無償で使えるGUI開発環境

GEAL2 ボードライセンス版

▼【弊社の対象ボード】をお持ちのお客様に無償で提供いたします。

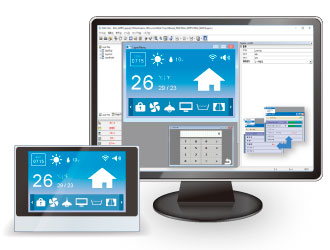

「GEAL2」とは、組込み機器の画面(GUI)デザインを行うための統合開発環境で、Windows®上で画面デザインを行う「GEAL Editor」とターゲット上で高速に描画・イベント処理を行う「GEAL Engine」で構成されています。

「GEAL Editor」とは、PCのWindows®上でGUI画面を簡単かつ迅速にデザインすることのできるアプリケーションソフトウェアです。ユーザーは、ボタン、メニュー、リスト等をビジュアル的にデザインすることができ、作成したデザインデータをC言語ソースコードで出力することができます。

「GEAL Engine」とは、「GEAL Editor」から出力されたデザインデータをもとに、描画・イベント処理を行うことができる組込み機器向けにカスタマイズされたライブラリであり、高速な処理とコンパクトなROM容量を実現しています。

「GEAL2」の導入により、ハードウェアがない状態でも先行してGUIの開発が可能となり、製品開発における生産性の向上にもつながります。

「GEAL2 製品版」のご案内

お客様設計のボードなど対象ボード以外でGEAL2の使用をお考えのお客様は、「GEAL2 製品版」をご検討ください。

GEAL2 製品カタログ

GEAL2

特長

仕様

対象ボード※1

AP-RZA-0AAP-RZA-1AAP-RZA2-0A
AP-RX63N-0AAP-RX64M-0AAP-RX651-0AAP-RX71M-0AAP-RX72N-0A
AP-RA6M-0A

※12018年10月1日以降に対象ボードをご購入いただき、ユーザ登録を完了された方がご利用いただけます。
GEAL Engine対象
開発環境
RZファミリ
DS-5、e2 studio、IAR Embedded Workbench
RXファミリ
CS+
RAファミリ
e2 studio
GEAL Engine 対象OS OS非依存
GEAL Engine
使用リソース
ROM:100KByte
RAM:2KByte
対応グラフィックモード RGB(32/24/16ビットなど任意)、インデックス(パレット)、グレイスケール、モノクロ、YUVモードなど
任意の解像度、LCDコントローラにも対応可能
GEAL Editor 対象OS Microsoft® Windows® 10※2
GEAL Editor 対象
開発環境
Microsoft® Visual Studio® 2015 Update 3
Microsoft® Visual Studio® 2017 ※2
Microsoft® Visual Studio® 2019 ※2
Microsoft® Visual Studio® Express 2015 for Windows® Desktop
Microsoft® Visual Studio® Express 2017 for Windows® Desktop※2
その他の特徴・機能
  • Microsoft Visual Studioライクの直感的な操作性
  • フォント作成ツールによりフォントデータを取り込んで形式変換することで使用可能
  • PSDインポートツールによりAdobe® PhotoShop®ファイル(*.psd)をインポート可能
  • 各種画像フォーマット入力機能(BMP・JPEG・GIF・PNG等)
  • データROM容量最適化機能
  • 多国語対応(Unicode)とリソースチェック・最適化機能
※22020年7月20日までにリリースされた製品

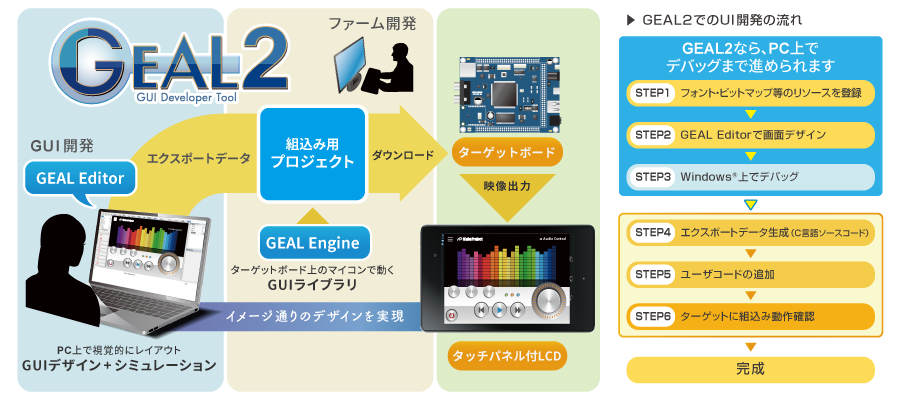

開発構成イメージ

GEAL2ならPC上でデバックまで進められます

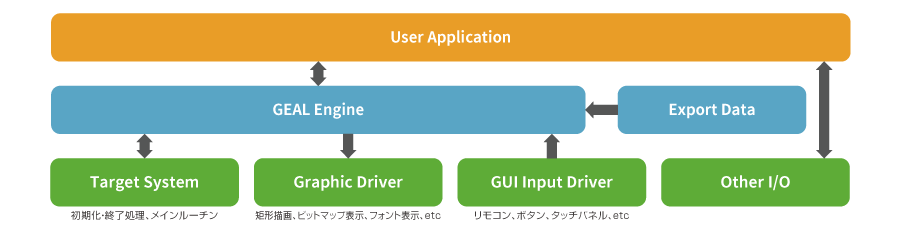

システム構成

User Application、GEAL Engine…

アプリケーション応用例

ハンディターミナル、液晶端末、産業機器

  • AV機器
  • 家電製品
  • オーダー端末
  • 各種IoT製品
  • 携帯電話
  • 計測機器
  • メディアプレイヤー
  • カーナビゲーション
  • デジタルサイネージ
  • 計測機器
  • 自動販売機・券売機
  • FA・OA表示装置/操作端末

GEAL2 ボードライセンス版 価格・サポートについて

販売価格

製品名 製品価格 年間サポート費用
GEAL2 ボードライセンス版

¥0

サポートをご希望の場合

¥80,000

(税込 ¥88,000)

年間サポート

サポート項目 サポート内容
技術的なお問い合わせ E-Mail、Faxでのお問い合わせに対応

サポートは、「GEAL2 ボードライセンス版 サポートサービス規約」に基づく有償サービスです。
詳細はご契約時に配付する同規約をご確認ください。

ダウンロード

ご注意ダウンロード申請の前にご確認ください。

  1. GEAL2 ボードライセンス版は、弊社対象マイコンボード限定にてGEAL2の機能を利用できる無償の製品です。
  2. 使用にあたり、弊社対象ボードのユーザー登録が必要になりますので、ユーザー登録がお済でないお客様は、対象ボードのユーザー登録をおこなってください。
  3. ボードライセンス版の最新版ソフトウェアにつきましては【GEAL2 ボードライセンス版使用許諾契約約款】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
  4. 下記ダウンロード申請ボタンより、GEAL2 ボードライセンス版使用許諾契約約款の内容をご確認のうえ、お申し込みください。
    追って弊社よりダウンロード先の連絡をさせていただきます。
  5. ボードライセンス版に関する技術的なお問い合わせにつきましては、お受けできません。
    お問い合わせ等、サポートが必要な場合には、別途サポート契約が必要となります。

ダウンロード申請

ご購入
