RAアルファボードシリーズ

RA8D1搭載CPUボード

AP-RA8D-0A

¥24,800

（税込 ¥27,280）

- M85
  480MHz
- 内蔵RAM
  1MB
- 内蔵ROM
  2MB
- RAM
  64MB
- ROM
  64MB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN
Pmod

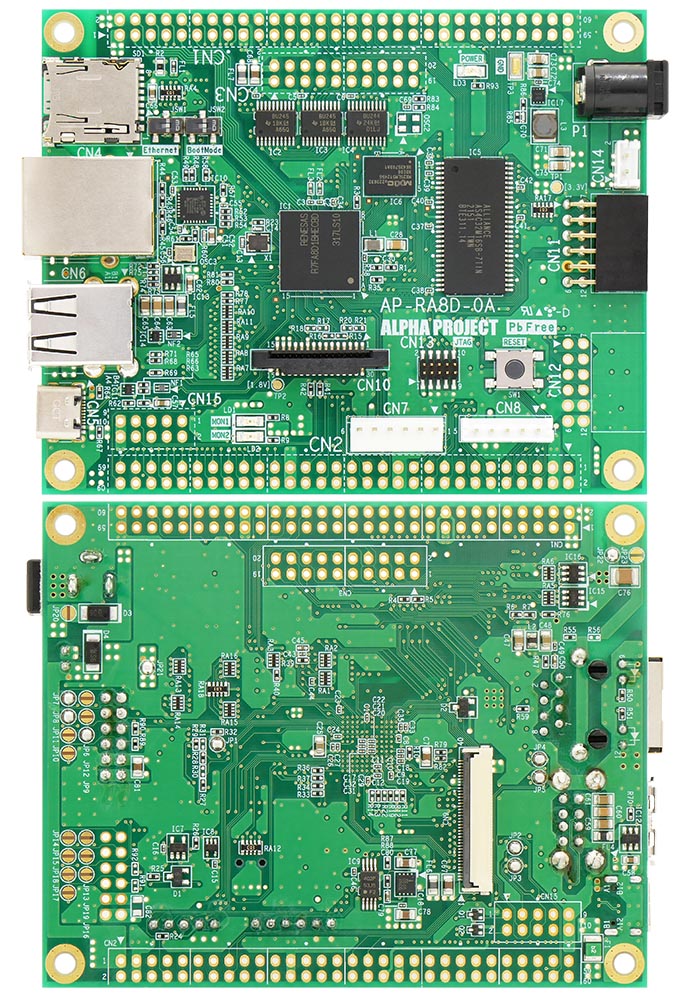

AP-RA8D-0Aは、ルネサスエレクトロニクス社製「RA8D1」を搭載したCPUボードです。

最大周波数480MHzで動作するHelium™テクノロジーをサポートした32bit Arm® Cortex®-M85により、低コストかつ低消費電力のAIソリューションを実現できます。RTOSを利用することで、リアルタイム処理が必要な産業用途向けIoTエッジデバイスアプリケーションに最適です。

大容量のOctal SPI FlashメモリやSDRAMを搭載し、周辺機能として、Ethernet、USB、microSD、CAN FD、シリアルI/Fなどの汎用インターフェースに加え、LCDインタフェース、カメラインターフェースやPmod™コネクタを搭載しており、容易に機能拡張することができます。

AP-RA8D-0A 製品カタログ

「技術コラム」を公開しています。

特長

Arm® Cortex®-M85コア「RA8D1」を搭載
Arm Helium™テクノロジーでAI機能を強化
動作周波数最大480MHz(水晶振動子)
大容量内蔵メモリ FlashROM 2MByte、RAM 1MByte
大容量外部メモリ Octal FlashROM 64MByte、SDRAM 64MByte
10/100BASE対応のEthernetポートを1ch搭載
USB Host（High-Speed対応）を2ch、USB Function（Full-Speed対応）を1ch搭載
LCDインタフェース搭載
タッチパネルLCD(WVGA,WQVGA)に対応。当社製LCDキットが直接接続できます。
- 抵抗膜式 7インチ WVGA LCDキット「LCD-KIT-C02」
- 静電容量式 4.3インチ WQVGA LCDキット「LCD-KIT-D02」
当社製 GUI統合開発環境「GEAL2」を無償で利用可能
GUI画面を簡単かつ迅速にデザインすることができます。ボードライセンス版は全ての機能を無償で利用できます。
カメラインタフェース搭載
CMOSカメラモジュールを接続可能

市販のカメラモジュールに対応
周辺拡張アダプタで機能追加
シリアルインタフェースコネクタに周辺拡張アダプタを接続することで、RS-232、RS-485、USBなどのインタフェース機能を追加することができます。
Pmodインタフェース搭載
CAN FD通信用コネクタを装備
CANアダプタなどを接続することで、簡単にCANシステムを構築することができます。
JTAGエミュレータ用コネクタ装備
外部拡張が容易
外部接続用コネクタへ必要な信号線を引き出してあります。
回路図・サンプルプログラムを提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
フレキシブルソフトウェアパッケージ（FSP）を無償で利用可能

ソフトウェア

Synergy Software Package

view_in_arセキュアな機器とIoTにおけるコネクティビティを実現するための周辺ドライバ、
FreeRTOS™およびミドルウェアスタックを提供します。

RAファミリのフレキシブルソフトウェアパッケージ(FSP)は、ArmコアMCUを用いてセキュアなIoT機器を素早く開発するためのさまざまな手段を提供します。RA FSPは、RA FSPエコシステムを活用するための周辺ドライバ、FreeRTOSおよびミドルウェアスタックを提供します。

ソリューション
開発ツール	株式会社アルファプロジェクト	GUI統合開発環境「GEAL2 製品版」 GUI統合開発環境「GEAL2 ボードライセンス版」 GEAL2（ジールツー）は、Windows®上のデザインツールと、GUIコンポーネントで構成した組込みGUI統合開発環境です。各種コンポーネントをデザインツールで視覚的にレイアウト・機能定義し、ユーザーアプリケーションと結合することで、自由度の高いGUIアプリケーションを容易に実現します。
組込みOS + ミドルウェア	イー・フォース株式会社	μITRON4.0仕様 RTOS「μC3/Standard」 μITRON4.0のスタンダードプロファイルに準拠し、32/64ビットプロセッサが搭載された組込みシステム向けのRTOSです。組込みシステム向けのTCP/IPスタック「μNet3」 μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。
開発ツール	ルネサスエレクトロニクス株式会社	デバッグ・書き込みツール「E2エミュレータLite」 E2エミュレータLite（E2 Lite）は、RXファミリ、RAファミリ、REファミリおよびRL78ファミリのマイコンに対応したオンチップデバッギングエミュレータ兼フラッシュプログラマです。
開発ツール	株式会社エンビテック	デバッグ・書き込みツール「SEGGER社 J-Linkシリーズ」 J-Linkシリーズは、多数のプロセッサコアに対応可能な汎用性の高いデバッグプローブです。RAM・フラッシュメモリへの高速ダウンロードを実現し、各種IDEもサポートしています。
開発ツール	京都マイクロコンピュータ株式会社	デバッグ・書き込みツール「PARTNER-Jet2」 PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

Renesas Ready Partner Network

仕様

CPU	R7FA8D1BHECBD（224Pin BGA） Arm®Cortex®-M85
クロック	メイン入力クロック 12MHz水晶発振器 CPUクロック最大480MHz
ROM	OSPI Flash 64MByte EEPROM 2KByte
RAM	SDRAM 64MByte データバス 16bit
microSDカード	microSDカードスロット１スロット※1
Ethernet I/F	10/100BASE 1ポート
USB I/F	USB2.0 Host（High/Full/Low-Speed対応） 2ポート USB2.0 Function（Full/Low対応） 1ポート注) Host 1ポートは、Functionと排他
UART I/F	SCIF 6ch 1chはシリアル（UART）通信コネクタに接続
CAN I/F	CAN-FD 2ch 1chはCAN通信コネクタに接続
パラレルLCD I/F	CPU内蔵LCDコントローラ LCDインタフェース（RGB666）タッチパネル対応
MIPI DSI I/F	CPU内蔵ディスプレイコントローラ MIPI DSI I/Fコネクタに接続
カメラ I/F	CPU内蔵キャプチャエンジン 20pin（10px2列）2.54mmピッチ（未実装）
GPIO	入出力最大121本（兼用端子含む）入力専用最大1本（兼用端子含む）
A/D	12ビットA/Dコンバータ 21ch（兼用端子含む）
D/A	12ビットD/Aコンバータ 2ch（兼用端子含む）
Pmod I/F	Pmodインタフェースコネクタ（12pin） 1ch Type1/2/3/6対応
リセット	リセットIC、リセットSW搭載外部拡張コネクタ（未実装）からのリセットも可能
LED	モニタLED（I/Oポートに接続） 2個電源LED 1個
JTAGコネクタ	CoreSight　ハーフピッチ 10pin（5p×2列）
拡張コネクタ※2	60pin（30px2列）x2　2.54mmピッチ（未実装） 10pin（5px2列）x1　2.54mmピッチ（未実装） 20pin（10px2列）x1　2.54mmピッチ（未実装）※3
電源※4	DC5.0V5%（CPUコア：1.2V、I/O：3.3V、1.8V） USB-VBUS給電動作対応
消費電流	最大2W（ボード単体） Typ 約1.0W（200mA@5V　100BASE接続、弊社サンプルプログラム動作時）
動作環境	-20～60℃（結露なし）
基板寸法	100×80mm（コネクタ、突起物除く）
付属品	電源ハーネス（2pin）
※1SDホストインタフェースの使用には、ライセンスが必要になる場合があります。 ※2外部拡張用コネクタとして「拡張コネクタセット1」（別売）をご用意しております。 ※3CMOSカメラインタフェース兼用 ※4DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

CANトランシーバアダプタ

PC-CAN-02

CANトランシーバアダプタ

PC-CAN-03

LCDキット

LCD-KIT-C02

LCDキット

LCD-KIT-D02

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
AP-RA8D-0A ハードウェアマニュアル	1.0	2024/02/07
AN178 USB仮想シリアルドライバインストールガイド	3.1	2023/10/02
AN2002 RAファミリ開発チュートリアル	5.1	2024/02/26
AN2009 AP-RA8M-0A/AP-RA8D-0A サンプルプログラム解説	1.0	2024/02/07
AN2010 AP-RA8M-0A/AP-RA8D-0A Pmodサンプルプログラム解説	1.0	2024/02/16
AN2011 AP-RA8D-0A LCD-KITサンプルプログラム解説	1.0	2024/02/07
AN2012 AP-RA8M-0A/AP-RA8D-0A シリアルFlashROMの書き込み方法	1.0	2024/02/07
AN2013 AP-RA8D-0A LCD-KIT+CAMERAサンプルプログラム解説	1.0	2024/02/21

技術コラム	バージョン	更新日
vol.2『今からはじめるRAマイコン開発』	-	2022/03/18
vol.5『今すぐ試せる！リアルタイムOSのすゝめ』	-	2022/06/20
vol.9『CoreMark®でマイコンの性能を比較！』	-	2023/01/20
vol.10『SuperHファミリからのマイグレーションガイド』	-	2023/02/15
vol.12『Pmod™でサクッとプロトタイピング！』	-	2023/05/16
vol.16『AI処理にも対応！高性能MCU「RA8」の概要』	-	2023/12/21
vol.18『最新MCU「RA8ファミリ」活用術』	-	2024/02/22
