RZアルファボードシリーズ

RZ/A3UL搭載CPUボード

AP-RZA3-0A

¥29,800

（税込 ¥32,780）

RoHS対応

GEAL2GUI統合開発環境ボードライセンス版対応

    • A55

      1GHz
    • RAM
      128MB
    • ROM
      64MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Pmod

AP-RZA3-0Aはルネサス エレクトロニクス社製「RZ/A3UL」を搭載し、最大周波数1GHzで動作するArm® Cortex®-A55とRTOS対応により、従来にない高速起動と高速リアルタイム性能を実現します。

大容量で高速アクセス可能なDDR3LメモリとOctaFlashメモリを搭載し、周辺機能として、タッチパネルLCDインタフェース、MIPI CSI-2 カメラインタフェースに対応し、HMI機器、GUI端末、画像処理機器などに最適です。また、GigabitEthernet、USB、microSD、CAN FD、シリアルI/Fなどの汎用インターフェースに加え、Pmodコネクタを2ポート搭載しており、市販のPmodモジュールを利用することで、さまざまな機能を拡張することができます。

また、無償で提供されるGUI統合開発環境「GEAL2」ボードライセンス版を利用することで、GUI設計を容易にし、GUI機器の開発負担を軽減することができます。

「技術コラム」を公開しています。

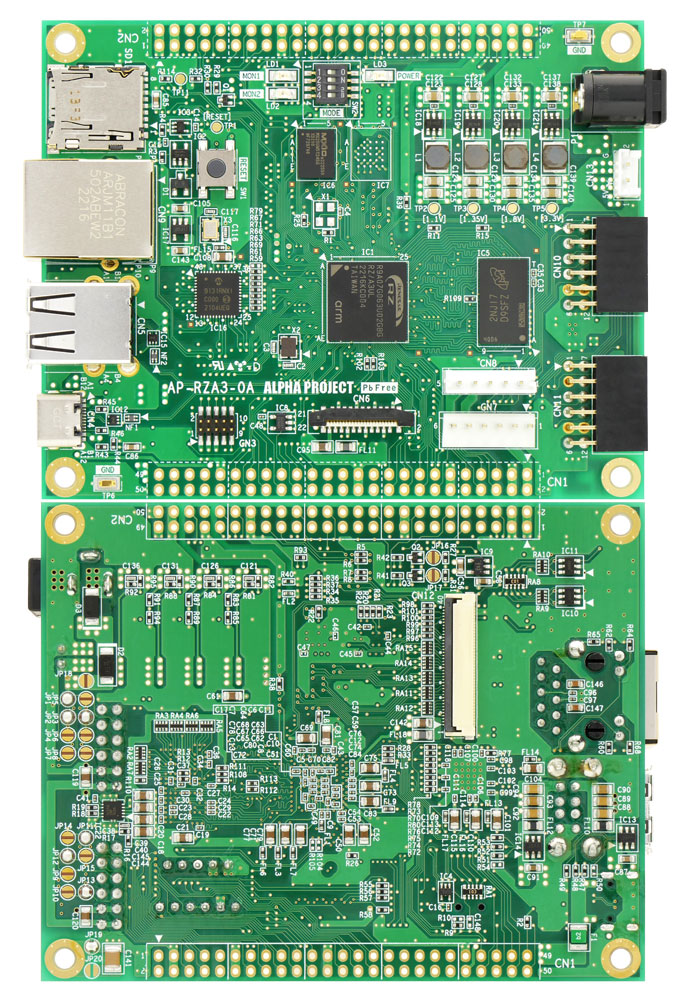

AP-RZA3-0A

拡大画像

特長

ソリューション
開発ツール GEAL2

株式会社
アルファプロジェクト

GUI統合開発環境「GEAL2 製品版」
GUI統合開発環境「GEAL2 ボードライセンス版」

GEAL2（ジール ツー）は、Windows®上のデザインツールと、GUIコンポーネントで構成した組込みGUI統合開発環境です。各種コンポーネントをデザインツールで視覚的にレイアウト・機能定義し、ユーザーアプリケーションと結合することで、自由度の高いGUIアプリケーションを容易に実現します。
SSL/TLS
ライブラリ		 wolfSSL Inc.

wolfSSL Inc.

wolfSSL組み込みSSLライブラリ

wolfSSL組み込みSSLライブラリは、オープンソースと商用のデュアルライセンスで提供される軽量なSSL／TLSライブラリです。業界標準のTLS、DTLSに対応し、コンパクトなフットプリントと最新の暗号化アルゴリズムにより、組込み機器に強固なネットワークセキュリティ機能を提供します。

本ボードにwolfSSL(評価版)を組み込んだサンプルプログラムを公開中
開発ツール 京都マイクロコンピュータ株式会社

京都マイクロコンピュータ
株式会社

デバッグ・書き込みツール「PARTNER-Jet2」

PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

Renesas Ready Partner Network

renesas-rz-ready-badge

仕様

CPU R9A07G063U02GBG（361Pin BGA）
Arm Cortex-A55
クロック
メイン入力クロック
25MHz水晶発振器
CPUクロック
最大1GHz
ROM
OctaFlash
64MByte
EEPROM
2KByte
RAM
DDR3L SDRAM
128MByte
SDカード I/F
microSDカードスロット
1スロット
CAN FD I/F
CAN FD
2ch
CAN通信コネクタに接続
Ethernet I/F
10/100/1000BASE
1ポート
USB I/F
USB2.0 Host（High/Full/Low-Speed対応）
2ポート
USB2.0 Function（High/Full-Speed対応）
1ポート
Host1ポートはFunctionとの排他使用
UART I/F
SCIF
4ch
SCIg
2ch
1chはシリアル（UART）通信コネクタに接続
LCD I/F CPU内蔵LCDコントローラ
LCDインタフェースコネクタに接続（RGB666）タッチパネル対応
MIPIカメラI/F
MIPI CSI-2（4lane）
1ポート
MIPIカメラインタフェースコネクタに接続
Pmod I/F
12pinコネクタ
2ポート
Type1/2/3/6対応
GPIO 入出力最大59本（兼用端子含む）
A/D
12ビットA/Dコンバータ
2ch
リセット リセットIC、リセットSW搭載
外部拡張コネクタ（未実装）からのリセットも可能
LED モニタLED 2個（I/Oポートに接続）
電源LED 1個
JTAGコネクタ CoreSight　ハーフピッチ 10pin（5p×2列）
拡張コネクタ※1 50pinコネクタ×2　2.54mmピッチ（未実装）
電源※2 DC5V ±5%（CPUコア：1.1V、I/O：3.3V、1.8V）
USB-VBUS給電動作対応
消費電流 最大4W（ボード単体）
Typ 約1.5W（300mA@5V）（1000BASE接続、弊社サンプルプログラム動作時）
動作環境 -20～60℃（結露なし）
基板寸法 100 × 80mm（コネクタ、突起物除く）
付属品 電源ハーネス（2pin）
  • ※1外部拡張用コネクタとして「拡張用コネクタセット2」（別売）をご用意しております。
  • ※2DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。

オプション

PC-SDRW-02 基板写真

インテリジェントSDカードリーダライタ

PC-SDRW-02

PC-RS-04 基板写真

RS-232 インタフェースコンバータ

PC-RS-04

PC-RS485-01A 基板写真

RS-422/485 インタフェースコンバータ

PC-RS485-01A

PC-USB-03 基板写真

USB インタフェースコンバータ

PC-USB-03

PC-USB-04 基板写真

USB インタフェースコンバータ

PC-USB-04

PC-LAN-02 基板写真

Etherインタフェースコンバータ

PC-LAN-02

PC-AOA-01 基板写真

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

PC-CAN-02 基板写真

CANトランシーバアダプタ

PC-CAN-02

PC-CAN-03 基板写真

CANトランシーバアダプタ

PC-CAN-03

PC-DVI-01 基板写真

デジタルRGB ⇒ DVI変換アダプタ

PC-DVI-01

LCD-KIT-C02

LCDキット

LCD-KIT-C02

LCD-KIT-D02

LCDキット

LCD-KIT-D02

ダウンロード

ご注意 ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RZA3-0A ハードウェアマニュアル 3.0 2024/09/25
AN178 USB仮想シリアルドライバ インストールガイド 3.1 2023/10/02
AN1653 AP-RZA3-0A 開発チュートリアル 1.2 2024/09/02
AN1654 AP-RZA3-0A サンプルプログラム解説 1.2 2024/09/02
AN1655 AP-RZA3-0A Pmodサンプルプログラム解説 1.2 2024/09/02
AN1656 AP-RZA3-0A LCD-KITサンプルプログラム解説 1.2 2024/09/02
AN1657 AP-RZA3-0A IPLサンプルプログラム解説 1.1 2023/10/02
AN1658 AP-RZA3-0A シリアルFlashROMの書き込み方法 1.2 2024/01/10
AN1660 AP-RZA3-0A wolfSSLサンプルプログラム解説 1.0 2023/11/01
技術コラム バージョン 更新日
vol.12『Pmod™でサクッとプロトタイピング！』 - 2023/05/16
vol.20『いまさら聞けない通信の話 ～CAN編～』 - 2024/07/17
vol.21『いまさら聞けない通信の話 ～I2C編～』 - 2024/08/28
vol.22『いまさら聞けない通信の話 ～SPI編～』 - 2024/09/24

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RZA3-0A 回路図 vpn_key 1.0 2023/04/01
3D CADデータ パスワード バージョン 更新日
AP-RZA3-0A 3D CADモデル vpn_key 1.0 2024/03/05
サンプルプログラム パスワード バージョン 更新日
AP-RZA3-0A サンプルプログラム vpn_key 1.1 2024/09/02
AP-RZA3-0A Pmodサンプルプログラム vpn_key 1.1 2024/09/02
AP-RZA3-0A LCD-KITサンプルプログラム

LCD-KIT-B01/B02/C01/C02/D02　サンプルプログラム収録

 vpn_key 1.1 2024/09/02
AP-RZA3-0A IPLサンプルプログラム vpn_key 1.0 2023/04/10
AP-RZA3-0A wolfSSLサンプルプログラム vpn_key 1.0 2023/11/01
開発環境 パスワード バージョン 更新日
FlashWriter EX / ARM Limited Edition vpn_key 1.05 2024/01/10
FlashWriter EX / AP-RZA3-0A用 SDカードディスクイメージ vpn_key 1.00 2023/04/10
USB仮想COMドライバ vpn_key 2.00 2016/05/23

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
