RX651搭載CPUボード

AP-RX651-0A

¥18,800

(税込 ¥20,680)

RoHS対応

GEAL2GUI統合開発環境ボードライセンス版対応

    • RXv2

      120MHz
    • 内蔵RAM
      640KB
    • 内蔵ROM
      2MB
    • RAM
      16MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

試作・機器組込み用途に最適な、ルネサス エレクトロニクス社製 RX651を搭載した高性能 CPUボードです。

大容量メモリを搭載し、RX651の特長であるグラフィックLCDコントローラと2D描画エンジン機能を利用できるLCDインタフェースのほか、通信機能(USB2.0 Host/Function、CAN、シリアル通信)、SDカード、A/D変換器、D/A変換器を100×80mmの小型基板上に実装してあります。

また、カメラインタフェースとLCDインタフェースを搭載しており、弊社製タッチパネルLCDキットと組合わせることで、低コストで画像処理、画像センシングシステムを構築できます。

「技術コラム」を公開しています。

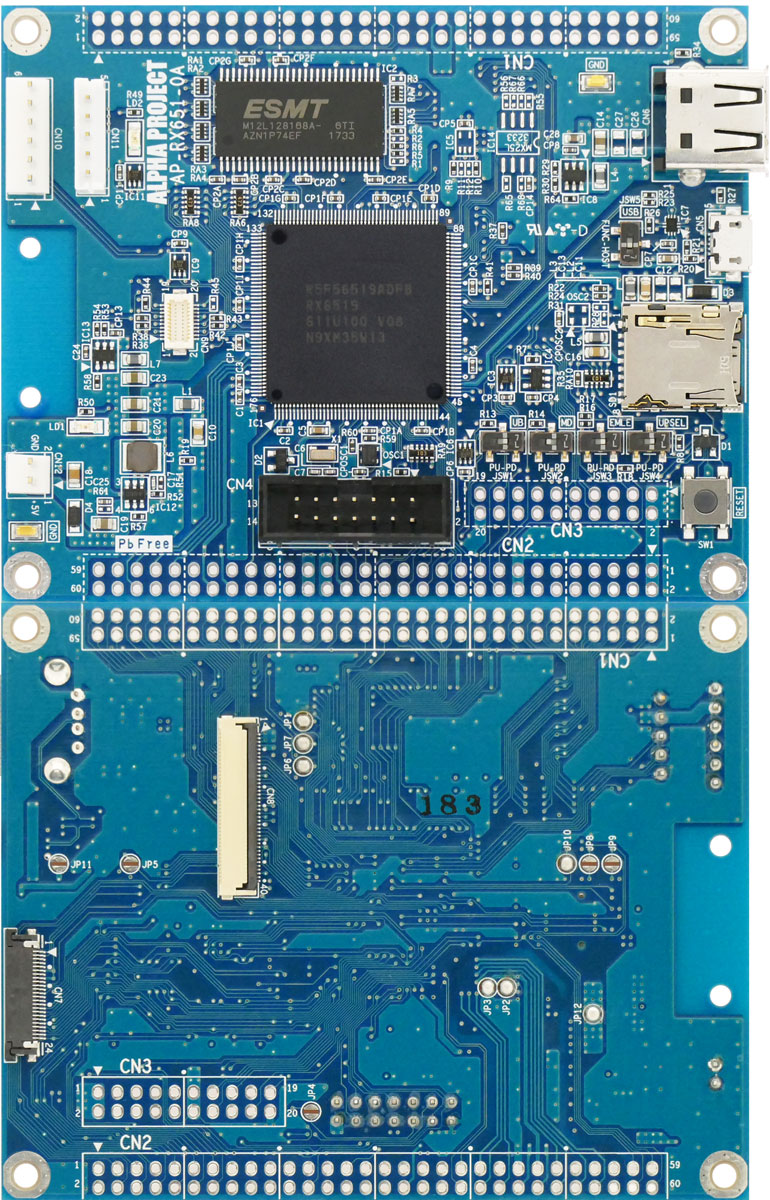

AP-RX651-0A

拡大画像

特長

ソリューション

開発ツール GEAL2

株式会社
アルファプロジェクト

GUI統合開発環境「GEAL2 製品版」
GUI統合開発環境「GEAL2 ボードライセンス版」

GEAL2(ジール ツー)は、Windows®上のデザインツールと、GUIコンポーネントで構成した組込みGUI統合開発環境です。各種コンポーネントをデザインツールで視覚的にレイアウト・機能定義し、ユーザーアプリケーションと結合することで、自由度の高いGUIアプリケーションを容易に実現します。

組込みOS
+
ミドルウェア
イー・フォース株式会社

イー・フォース
株式会社

μITRON4.0仕様 RTOS「μC3/Compact」
MCU内蔵のメモリのみで動作するように最適化されたコンパクトなμITRON4.0仕様のRTOSです。

組込みシステム向けのTCP/IPスタック「μNet3」
μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。

組込みRTOS
+
ミドルウェア
EmbITeK

株式会社エンビテック

SEGGERソフトウェアパッケージ評価版
RX内蔵ROM/RAMで動作可能な各種ソフトウェア、SEGGER embOSベースとnon-RTOSベースで動作するパッケージを用意しております。

  • ・RTOS: embOS
  • ・圧縮解凍:emCompress-Embed / emCompress-ToGo
  • ・暗号ライブラリ:emCtypt PRO
  • ・RSA署名認証セキュリティゲートウェイ:emSecure
  • ・ファイルシステム:emFile
  • ・Modbus RTU / ASCII / TCP対応: emModbus Master / Slave
  • ・USBホスト・デバイス:emUSB-Host / emUSB Device

各種ソフトウェアの詳細はこちらでご確認ください。
https://www.embitek.co.jp/product/swtools.html

下記リンクからスタートアップガイド・評価版入手手続き

Renesas Ready Partner Network

仕様

CPU RX651 R5F5651EDDFC
クロック
メインクロック
24MHz
システムクロック(ICLK)
最大120MHz
周辺モジュールクロック(PCLKx)
最大120MHz/60MHz
外部バスクロック
最大60MHz
FlashROM
CPU内蔵(コードフラッシュメモリ)
2MByte
CPU内蔵(データフラッシュメモリ)
32KByte
QSPI FlashROM(未実装)
RAM
CPU内蔵
640KByte
CPU内蔵RAM(スタンバイRAM)
8KByte
SDRAM
16MByte
USB I/F CPU内蔵USB2.0 Host/Functionモジュール
USB Host(Full-Speed対応)
1ポート
USB Function(Full-Speed対応)
1ポート
Host、Functionは排他使用
LCD I/F
  • CPU内蔵グラフィックLCDコントローラ(GLCDC)
  • LCDインタフェースコネクタに接続(RGB565) タッチパネル対応
カメラ I/F
  • CPU内蔵パラレルデータキャプチャユニット(CANインタフェース、SDカードインタフェースと排他使用)
  • カメラインタフェースコネクタに接続(8bit)
無線モジュールI/F
  • 無線LANモジュール
  • スタッキングコネクタ(20pin)
SDカード I/F
microSDカードスロット
1スロット
シリアル I/F
シリアルコミュニケーションインタフェース
13ch
基板上で1ポートをシリアルインタフェースコネクタに接続
CAN I/F
CANモジュール
2ch
1chはCAN I/Fコネクタに接続
A/D変換器
分解能 12bit
29ch
D/A変換器
分解能 12bit
2ch
タイマ
16bitタイマパルスユニット
16bit
6ch
マルチファンクションタイマパルスユニット3
16bit
8ch
32bit
1ch
プログラマブルパルスジェネレータ
4bit
8ch
コンペアマッチタイマ
16bit
4ch
コンペアマッチタイマW
32bit
2ch
8bitタイマ
8bit
4ch
ウォッチドッグタイマ
14bit
1ch
独立ウォッチドッグタイマ
14bit
1ch
割り込み
  • 割り込みコントローラ内蔵
  • 外部割り込み16本(IRQ0~IRQ15端子)
I/Oポート 137本(兼用端子を含む入出力136本、入力1本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続)
1個
電源LED
1個
拡張コネクタ※1 60pinコネクタ×2 未実装 2.54mmピッチ
20pinコネクタ 未実装 2.54mmピッチ
電源 DC5V / 3.3V ±5%(CPUコア、I/O:3.3V)
消費電流
  • Typ約100mA(弊社サンプルプログラム動作、USB未使用時)
  • Max約210mA(USB未使用時)
動作環境 -20~70℃(結露なし)
基板寸法 100×80mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1外部拡張用コネクタとして「拡張用コネクタセット3」(別売)をご用意しております。

オプション

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RX651-0A ハードウェアマニュアル 4.0 2023/10/02
AN178 USB仮想シリアルドライバ インストールガイド 3.1 2023/10/02
AN1526 RX開発環境の使用方法(CS+、Renesas Flash Programmer) 5.1 2023/10/02
AN1544 AP-RX651-0A LCD-KIT-D02 サンプルプログラム解説 3.1 2023/10/02
AN1545 AP-RX651-0A LCD-KIT-D02+VS-CAM-01 サンプルプログラム解説 3.1 2023/10/02
AN1575 AP-RX651-0A (RX651 CPU BOARD) サンプルプログラム解説 2.1 2023/10/02
スマート・コンフィグレータ Board Description File(bdf)の使用方法について(外部リンク) 1.0 2018/10/22
技術コラム バージョン 更新日
vol.9『CoreMark®でマイコンの性能を比較!』 - 2023/01/20
vol.10『SuperHファミリからのマイグレーションガイド』 - 2023/02/15

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RX651-0A 回路図 vpn_key 1.2 2024/09/09
3D CADデータ パスワード バージョン 更新日
AP-RX651-0A 3D CADモデル vpn_key 1.0 2024/07/11
サンプルプログラム パスワード バージョン 更新日
AP-RX651-0A サンプルプログラム vpn_key 3.2 2022/05/13
AP-RX651-0A サンプルプログラム(LCD-KIT-D02) vpn_key 2.4 2021/09/07
AP-RX651-0A サンプルプログラム(VS-CAM-01) vpn_key 2.4 2021/09/07
AP-RX651-0A サンプルプログラム(WM-RP-10) vpn_key 1.2 2021/09/07
