RX64M搭載CPUボード

AP-RX64M-0A

¥19,800

(税込 ¥21,780)

RoHS対応

GEAL2GUI統合開発環境ボードライセンス版対応

    • RXv2

      120MHz
    • 内蔵RAM
      512KB
    • 内蔵ROM
      4MB
    • RAM
      16MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

試作・機器組込み用途に最適な、RX64M(ルネサス エレクトロニクス社製)を搭載した高性能 CPUボードです。

大容量メモリを搭載し、RX64Mの特長である豊富な通信インタフェース(Ethernet、USB2.0 Host/Function、CAN)機能のほか、SDカード、A/D変換器、D/A変換器を100×80mmの小型基板上に実装してあります。また、カメラインタフェースとLCDインタフェースを搭載しており、弊社製タッチパネルLCDキットと組合わせることで、低コストで画像処理、画像センシングシステムを構築できます。

本ボードは外部接続コネクタへ外部拡張に必要な信号を引き出してありますので、各種試作用途及び小ロットの製品への適用など、幅広い対応が可能です。

wolfSSL組み込みSSLライブラリ(評価版)を組み込んだ
サンプルプログラムを公開

組み込みシステムなどのリソースが限られているシステム向けに開発された軽量SSL/TLSライブラリです。

「技術コラム」を公開しています。

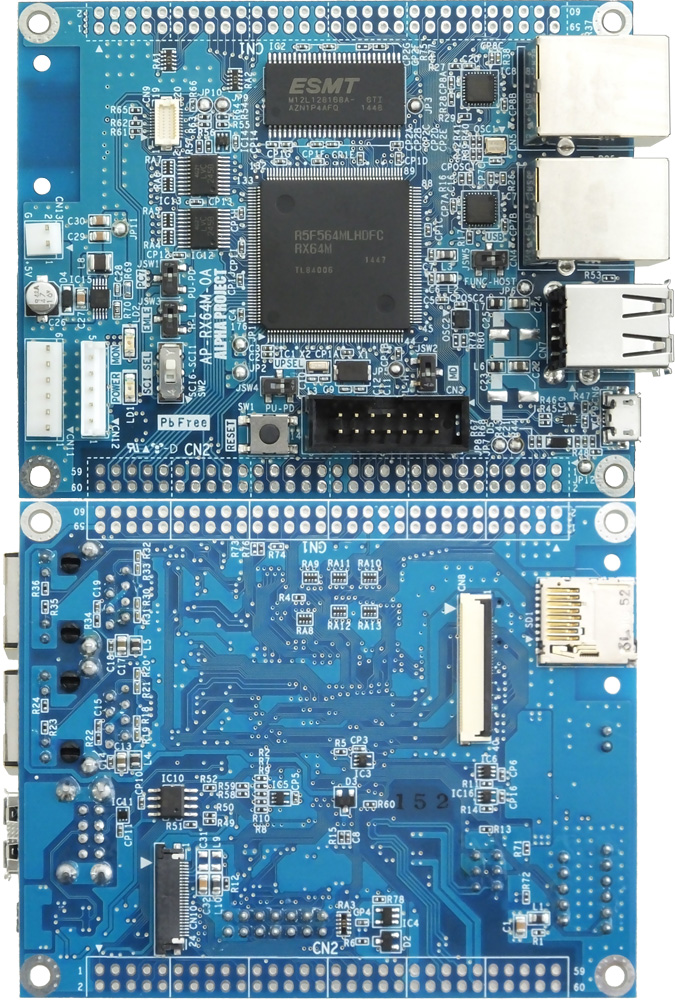

製品写真

拡大画像

特長

ソリューション

開発ツール GEAL2

株式会社
アルファプロジェクト

GUI統合開発環境「GEAL2 製品版」
GUI統合開発環境「GEAL2 ボードライセンス版」

GEAL2(ジール ツー)は、Windows®上のデザインツールと、GUIコンポーネントで構成した組込みGUI統合開発環境です。各種コンポーネントをデザインツールで視覚的にレイアウト・機能定義し、ユーザーアプリケーションと結合することで、自由度の高いGUIアプリケーションを容易に実現します。

SSL/TLS
ライブラリ

wolfSSL Inc.

wolfSSL組み込みSSLライブラリ

wolfSSL組み込みSSLライブラリは、オープンソースと商用のデュアルライセンスで提供される軽量なSSL/TLSライブラリです。業界標準のTLS、DTLSに対応し、コンパクトなフットプリントと最新の暗号化アルゴリズムにより、組込み機器に強固なネットワークセキュリティ機能を提供します。

組込みOS
+
ミドルウェア

イー・フォース
株式会社

μITRON4.0仕様 RTOS「μC3/Compact」
MCU内蔵のメモリのみで動作するように最適化されたコンパクトなμITRON4.0仕様のRTOSです。

組込みシステム向けのTCP/IPスタック「μNet3」
μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。

ミドルウェア

株式会社東光高岳

組込みコントローラ用USBホストドライバ「MatrixQuestUSB」

MatrixQuestUSBシリーズはUSBホスト用、ファンクション用、マスストレージ専用など豊富なラインナップをそろえた組込み向けUSBプロトコルスタックです。

IPv6対応TCP/IPプロトコルスタック「MatrixQuestNET」

MatrixQuestNETシリーズは、東光高岳が開発した、組込み用途向けに最適化されたTCP/IPプロトコルスタックです。
RX600/700シリーズ限定で、特別価格での販売を実施しています。

ミドルウェア
+
開発ツール

ネットワーク
アディションズ
株式会社

IEEE1588規格準拠の時刻同期プロトコルウェア「pwDadBerry-FAP64m」
IEEE1588-2008で規定するPTP(Precision Time Protocol)機能を実現します。
複数のAP-RX64M-0A間で、高精度な時刻同期が可能になります。

構成設定ツール「dadBerryUtilG2」
WindowsPCにインストールしてPTPの状態監視や設定値の参照・変更を行います。

Renesas Ready Partner Network

仕様

CPU RX64M R5F564MLDDFC
クロック
メインクロック
24MHz 水晶振動子
システムクロック(ICLK)
最大120MHz
周辺モジュールクロック(PCLK)
最大120MHz/60MHz
外部バスクロック(BCLK)
最大60MHz
メモリ
FlashROM (プログラム格納用)
CPU内蔵 4MByte
FlashROM (データ格納用)
CPU内蔵 64KByte
RAM
CPU内蔵 512KByte
RAM(ECC付き)
CPU内蔵 32KByte
RAM(スタンバイRAM)
CPU内蔵 8KByte
SDRAM
16MByte
タイマ
16bitタイマパルスユニット
16bit
6ch
マルチファンクションタイマパルスユニット3
16bit
8ch
32bit
1ch
汎用PWMタイマ
16bit
4ch
プログラマブルパルスジェネレータ
4bit
8ch
コンペアマッチタイマ
16bit
4ch
コンペアマッチタイマW
32bit
4ch
8bitタイマ
8bit
4ch
ウォッチドッグタイマ
14bit
1ch
独立ウォッチドッグタイマ
14bit
1ch
Ethernet I/F CPU内蔵Ethernetコントローラ
10/100BASE-TX
2ポート
Ethernetトランシーバ
LAN8710(Microchip)
USB I/F CPU内蔵USB2.0 Host/Functionモジュール
USB Host(Full-Speed対応)
2ポート
USB Function(Full-Speed対応)
1ポート
Host 2ポートのうち1ポートはFunctionとの排他使用
LCD I/F
LCDダイレクトドライブ方式
RGB565
カメラ I/F CPU内蔵パラレルデータキャプチャユニット
無線モジュールI/F 無線LANモジュール/Bluetoothモジュール
SDカード I/F
microSDカードスロット
1スロット
シリアル I/F
クロック同期/調歩同期式/スマートカードI/F
9ch
基板上で2chをシリアルI/Fコネクタに接続(SWにて切り替えてどちらか1chを使用)
CAN I/F
CANモジュール
3ch
1chをCAN I/F コネクタに接続
A/D変換器
分解能 12bit
21ch
D/A変換器
分解能 12bit
2ch
割り込み 割り込みコントローラ内蔵 外部割り込み 16本(NMI、IRQ0~IRQ15)
I/Oポート 128本(兼用端子を含む 入出力127 本 入力 1 本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続)
1個
電源LED
1個
拡張コネクタ※1 60pinコネクタ×2 未実装 2.54mmピッチ
電源 DC5V / 3.3V ±5%(CPUコア、I/O:3.3V)
消費電流 Typ 150mA(弊社サンプルプログラム動作、USB/Ethernet未使用時)
Max 300mA
動作環境 -10~60℃(結露なし)
基板寸法 100×80mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1外部拡張用コネクタとして「拡張コネクタセット1」(別売)をご用意しております。

オプション

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RX64M-0A ハードウェアマニュアル 7.0 2023/10/02
AN178 USB仮想シリアルドライバ インストールガイド 3.1 2023/10/02
AN1526 RX開発環境の使用方法(CS+、Renesas Flash Programmer) 5.1 2023/10/02
AN1528 AP-RX64M-0A LCD-KIT-D02+VS-CAM-01 サンプルプログラム解説 3.1 2023/10/02
AN1540 AP-RX64M-0A LCD-KIT-D02 サンプルプログラム解説 4.1 2023/10/02
AN1553 AP-RX64M-0A (RX64M CPU BOARD) wolfSSL サンプルプログラム解説 2.1 2023/10/02
AN1559 AP-RX64M-0A WM-RP-10 サンプルプログラム解説 2.1 2023/10/02
AN1574 AP-RX64M-0A サンプルプログラム解説 2.1 2023/10/02
スマート・コンフィグレータ Board Description File(bdf)の使用方法について(外部リンク) 1.0 2018/10/22
αRPL ユーザーマニュアル 4.1 2023/10/02
αRPL 対応ボード使用手順 AP-RX64M-0A編 2.1 2023/10/02
技術コラム バージョン 更新日
vol.10『SuperHファミリからのマイグレーションガイド』 - 2023/02/15

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RX64M-0A 回路図 vpn_key 1.1 2015/07/29
サンプルプログラム パスワード バージョン 更新日
AP-RX64M-0A サンプルプログラム vpn_key 3.1 2022/05/13
AP-RX64M-0A サンプルプログラム(wolfSSL) vpn_key 1.3 2020/09/11
AP-RX64M-0A サンプルプログラム(LCD-KIT-D02) vpn_key 2.3 2020/09/11
AP-RX64M-0A サンプルプログラム(VS-CAM-01) vpn_key 2.3 2020/09/11
AP-RX64M-0A サンプルプログラム(WM-RP-10) vpn_key 1.1 2020/09/11
α Rapid Prototyping Library パスワード バージョン 更新日
αRPL (AP-RX64M-0A用) vpn_key 1.0 2015/08/04

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
