RZアルファボードシリーズ

RZ/G2UL搭載CPUボード

AP-RZG2-0A

¥29,800

（税込 ¥32,780）

RoHS対応

    • A55

      1GHz

    • A33

      200MHz
    • RAM
      1GB
    • ROM
      64MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Pmod
  • Linux

AP-RZG2-0Aはルネサス エレクトロニクス社製「RZ/G2UL」を搭載したCPUボードです。

RZ/G2ULは、 Arm® Cortex®-A55（1.0GHz）とCortex-M33（200MHz）を内蔵し、Linuxによる高度なアプリケーション処理とRTOSによるリアルタイム処理を両立させることができます。

大容量で高速アクセス可能なDDR3Lメモリを搭載し、周辺機器としてはタッチパネルLCDインタフェース、MIPI CSI-2 カメラインタフェースに対応し、HMI機器、GUI端末、画像処理機器などに最適です。また、Gigabit Ethernet、USB、microSD、CAN FD、シリアルI/Fなどの汎用インターフェースに加え、Pmodコネクタと拡張コネクタを搭載しており、様々な機能を拡張することができます。

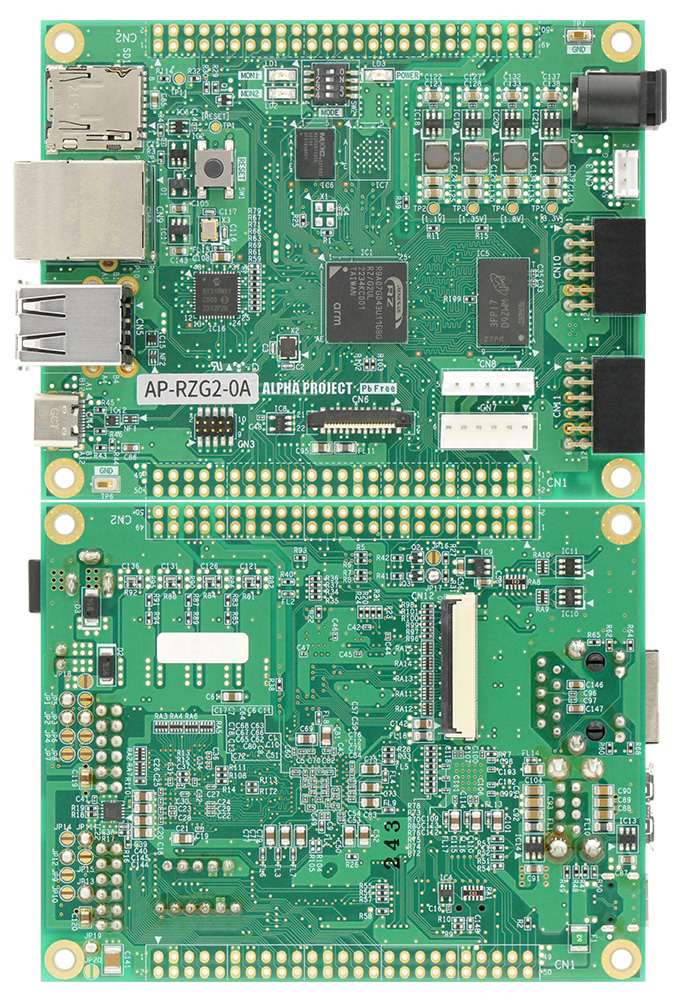

AP-RZG2-0A

拡大画像

特長

※1対応するマイコンの詳細はルネサス エレクトロニクス社のホームページをご参照ください。

ソリューション
開発ツール 京都マイクロコンピュータ株式会社

京都マイクロコンピュータ
株式会社

デバッグ・書き込みツール「PARTNER-Jet2」

PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

Renesas Ready Partner Network

renesas-rz-ready-badge

仕様

CPU R9A07G043U11GBG（361Pin BGA）
Arm Cortex-A55 最大 1.0GHz
Arm Cortex-M33 最大 200MHz
クロック
メイン入力クロック
25MHz水晶発振器
ROM
QSPI Flash
64MByte
EEPROM
2KByte
RAM
DDR3L-1333（666MHz）
1GByte
データバス
16bit
SDカード I/F
microSDカードスロット
1スロット
Ethernet I/F
10/100/1000BASE
1ポート
USB I/F
USB2.0 Host（High/Full/Low-Speed対応）
2ポート
USB2.0 Function（High/Full-Speed対応）
1ポート
Host 2ポートのうち1ポートはFunctionとの排他使用
UART I/F
SCIF
4ch
SCIg
2ch
1chはシリアル（UART）通信コネクタに接続
CAN I/F
CAN FD
2ch
1chはCAN通信コネクタに接続
LCD I/F CPU内蔵LCDコントローラ
LCD I/Fコネクタに接続（RGB666）タッチパネル対応
MIPIカメラI/F
MIPI CSI-2（4lane）
1ポート
MIPIカメラI/Fコネクタに接続
GPIO 入出力 最大59本（兼用端子含む）
A/D
12ビットA/Dコンバータ
2ch
Pmod I/F
12pinコネクタ
2ch
Type1/2/3/6対応
リセット リセットIC、リセットSW搭載
外部拡張コネクタ（未実装）からのリセットも可能
LED モニタLED 2個（I/Oポートに接続）
電源LED 1個
JTAGコネクタ CoreSight　ハーフピッチ 10pin（5p×2列）
拡張コネクタ※1 50pinコネクタ×2　2.54mmピッチ（未実装）
電源※2 DC5V ±5%（CPUコア：1.1V、I/O：3.3V、1.8V）
USB-VBUS給電動作対応
消費電流 最大4W（ボード単体）
Typ 約1.5W（300mA@5V）（1000BASE接続、弊社サンプルプログラム動作時）
動作環境 −20～+60℃（結露なし）
基板寸法 100 × 80mm（コネクタ、突起物除く）
付属品 電源ハーネス（2pin）
  • ※1外部拡張用コネクタとして「拡張用コネクタセット2」（別売）をご用意しております。
  • ※2DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。

オプション

PC-SDRW-02 基板写真

インテリジェントSDカードリーダライタ

PC-SDRW-02

PC-RS-04 基板写真

RS-232 インタフェースコンバータ

PC-RS-04

PC-RS485-01A 基板写真

RS-422/485 インタフェースコンバータ

PC-RS485-01A

PC-USB-03 基板写真

USB インタフェースコンバータ

PC-USB-03

PC-USB-04 基板写真

USB インタフェースコンバータ

PC-USB-04

PC-LAN-02 基板写真

Etherインタフェースコンバータ

PC-LAN-02

PC-AOA-01 基板写真

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

PC-CAN-02 基板写真

CANトランシーバアダプタ

PC-CAN-02

PC-CAN-03 基板写真

CANトランシーバアダプタ

PC-CAN-03

PC-DVI-01 基板写真

デジタルRGB ⇒ DVI変換アダプタ

PC-DVI-01

LCD-KIT-C02

LCDキット

LCD-KIT-C02

LCD-KIT-D02

LCDキット

LCD-KIT-D02

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RZG2-0A ハードウェアマニュアル 1.0 2024/10/21

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RZG2-0A 回路図 vpn_key 1.0 2024/11/26
3D CADデータ パスワード バージョン 更新日
AP-RZG2-0A 3D CADモデル vpn_key 1.0 2024/11/26

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

ご購入

  • ※記載されている会社名、製品名は、各社の登録商標または商標です。
  • ※記載の内容は改良のため、予告なく変更する場合がございます。
