RZ/A1H搭載CPUボード
RZファミリ アルファボード
JTAGコネクタ装備 PC-RS-04対応 PC-USB-xx対応 PC-LAN-xx対応 PC-SDRW-01対応 PC-CAN-02対応 PC-WiFi-xx対応 WM-RPシリーズ対応 Bluetoothアダプタ対応 Bluetoothモジュール対応 LCD-KIT-B01対応

AP-RZA-0A

¥24,800 (税別)
linuxRoHS対応

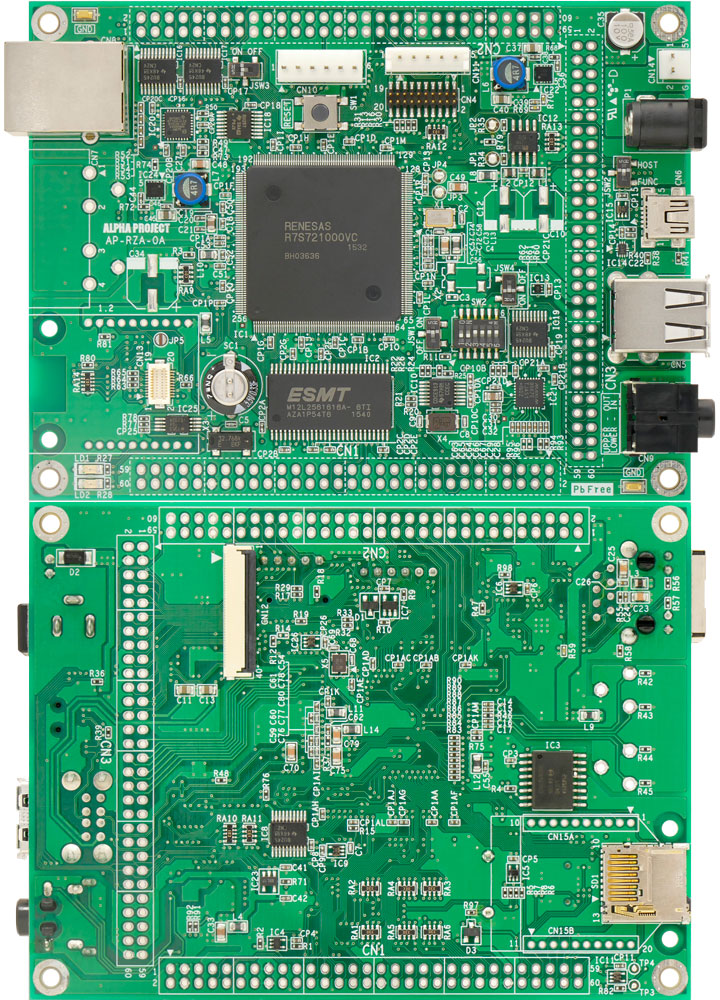

AP-RZA-0Aは、Arm® Cortex®-A9コア「RZ/A1H」(ルネサス エレクトロニクス社製)を搭載したCPUボードです。

RZ/A1Hは10MByteの大容量RAMを内蔵し、高解像度のサポート、2Dグラフィックアクセラレータの搭載など充実したグラフィックス機能を備えていますので、高性能でリッチなHMI(Human Machine Interface)を搭載した製品開発に最適です。

AP-RZA-0AはRZ/A1Hの様々な周辺機能をお試しいただくことを目的として、外部機器が直接接続できるインタフェースコネクタを搭載しています。

基板上には32MByteのSDRAMを搭載していますので、RZ/A1H内蔵の10MByteのRAMと合せて使用することで大容量のデータ処理が可能です。

  サンプルプログラムを公開
スタートアップ、タイマ、シリアル通信、CAN通信、USB通信、Ethernet通信
  GUI統合開発環境 GEAL2GEAL2 ボード限定版 をご用意
  KASAGO/RTX for RZ/A1 無償評価版をご用意
AP-RZA-0AでTCP/IP通信をお試しいただけます。

特長

ソリューション 本ボードは以下製品の推奨ボードです。
組込みOS
+
ミドルウェア

イー・フォース株式会社
μITRON4.0仕様 RTOS「μC3/Standard
μITRON4.0のスタンダードプロファイルに準拠し、32ビットプロセッサが搭載された組込みシステム向けのリアルタイムOSです。

組込みシステム向けのTCP/IPスタック「μNet3
μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。

イー・フォースwebサイトにて「μC3+μNet3/Standard」評価版公開中
組込みOS embitek
株式会社エンビテック
μITRON4.0仕様 RTOS「TOPPERS-EM
「TOPPERS-EM」とは、TOPPERSカーネル、デバイスドライバ、ボードサポートソフトウエアプログラム及び移植サポートサービスのパッケージです。
TOPPERS-EMパッケージのTOPPERSカーネルは、NPO法人TOPPERSプロジェクトが開発したμITRON4.0仕様対応のオープンソースカーネル「TOPPERS/ASP」をベースに、ソフトウェア開発の効率化及びパフォーマンスを高めるためにチューニングしたカーネルです。
コンフィグレーターは不要でIDEベースの開発環境でも簡単に対応可能です。

エンビテックwebサイトにて「TOPPERS-EM(RZ版)」無償評価版公開中
ミドルウェア Elmic
図研エルミック株式会社
KASAGO IPv4/KASAGO IPv4 Light
KASAGO IPv6(Dual)
KASAGOは、TCP、UDP、IP、ARPといった組込みシステムでTCP/IP通信を行う為に必要なプログラムがセットになった基本キットです。製品は全てC言語で記述されたCPU・OS非依存のソースコードパッケージとして提供されます。

※AP-RZA-0Aでは機能限定された無償評価版をお試しいただけます。
※弊社にてKASAGO IPv4のサブセット版「KASAGO/RTX for RZ/A1」を販売中

ユークエスト株式会社
組込みコントローラ用USBホストドライバ「MatrixQuestUSB
MatrixQuestUSBシリーズはUSBホスト用、ファンクション用、マスストレージ専用など豊富なラインナップをそろえた組込み向けUSBプロトコルスタックです。

AP-RZA-0Aでは機能限定された無償評価版をお試しいただけます。
開発ツール Arm
Arm Limited
Arm Development Studio 5「DS-5™
Arm DS-5 Renesas RZ Edition用Arm DS-5スタータ キットは、Renesas Electronicsと密接に協力して開発されたもので、RZ/A MPUベースのプロジェクトを高速化するための包括的な開発ツール ソリューションを提供しています。

Ver5.19にて、AP-RZA-0AがConfiguration Databaseに収録されました。

仕様

CPU RZ/A1H R7S721000VCFP
クロック
クロックソース
12.8MHz 水晶振動子
CPUコアクロック
最大384MHz
バスクロック(内部)
最大128MHz
バスクロック(外部)
最大64MHz
周辺クロック
最大64/32MHz
メモリ
QSPI FlashROM
16MByte
SDRAM
32MByte 16bit幅
内蔵 RAM
10MByte
シリアル I/F
FIFO内蔵 クロック同期/調歩同期式
8ch
1chは通信コネクタに接続
Ethernet I/F CPU内蔵 Ethernet コントローラ
10/100BASE-TX
1ch
USB I/F CPU内蔵 USB コントローラ
USB2.0 Host(HIGH/FULL/LOW-SPEED 対応)
2ch
USB2.0 Function(HIGH/FULL-SPEED 対応)
1ch
1chはHost、Function は排他使用
ビデオ入力
NTSC/PAL 対応 RCA ピンジャック
4ch
入力インピーダンス
75Ω
LCD I/F
  • CPU内蔵ビデオディスプレイコントローラ
  • LCDインタフェースコネクタに接続 (RGB666) タッチパネル対応
オーディオ I/F
ライン入力
1ch
ヘッドフォン出力
1ch
SPI I/F
ルネサスシリアルペリフェラルインタフェース
5ch
1chは無線モジュールインタフェースコネクタに接続(弊社製無線LANモジュール接続用)
タイマ
マルチファンクションタイマパルスユニット 2
16bit
5ch
OS タイマ
32bit
2ch
ウォッチドッグタイマ
1ch
CAN I/F
コントローラエリアネットワーク
5ch
1chはCAN通信コネクタに接続
割り込み 割り込みコントローラ内蔵
(NMI、IRQ7〜IRQ0、TINT138〜TINT0)
A/D コンバータ 8ch 分解能 12/10bit
パラレル I/O 139 本(兼用端子を含む)
リセット リセット IC、リセット SW 搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED モニタ LED 2個(I/O ポートに接続)
電源 LED 1個
外部接続
外部拡張※1
60pinコネクタ×3 未実装 2.54mmピッチ
シリアルI/F
6pinコネクタ
Ethernet I/F
RJ-45 LANコネクタ
USB I/F
USB Aコネクタ×2
Mini Bコネクタ
CAN I/F
5pinコネクタ
AUDIO
ステレオジャック 入力1ポート 出力1ポート
ビデオ入力 I/F
RCAピンジャック×4
SD ホスト I/F
microSDカードコネクタ
SPI/シリアルI/F
20pinコネクタ(無線LAN/Bluetoothモジュール)
LCD I/F
40pinコネクタ
XBee I/F
20pinコネクタ(ZigBeeモジュール)
SPI/シリアルI/F
20pinコネクタ
JTAG
20pinコネクタ(ハーフピッチ)
電源コネクタ
2pinコネクタまたはDCジャック
電源電圧 DC5.0V±5%または DC3.3V±5% (CPUコア1.18V、I/O電圧 3.3V)
消費電流 Typ 220mA(USB未使用、弊社サンプルプログラム動作時)
使用環境条件 温度 0℃〜60℃ (結露なし)
基板サイズ 120×90mm (コネクタ、突起物を除く)
付属品 電源ハーネス(2Pin)
  • ※1外部拡張用コネクタとして「拡張コネクタセット10(別売)」をご用意しております。
  • CANバスシステムを構築するにはCANトランシーバアダプタ「PC-CAN-02(別売)」が必要です。

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用下さい。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RZA-0A ハードウェアマニュアル 3.0 2018/05/10
AN178 USB仮想シリアルドライバ インストールガイド 2.0 2015/12/15
AN1601 Arm Development Studio 5(DS-5) 評価版インストールガイド 1.0 2014/01/20
AN1602 AP-RZA-0A (RZ/A1H CPU BOARD) RTX サンプルプログラム(DS-5)解説 3.0 2018/04/18
AN1603 AP-RZA-0A (RZ/A1H CPU BOARD) ベアメタルサンプルプログラム(DS-5)解説 2.0 2018/04/18
AN1604 AP-RZA-0A (RZ/A1H CPU BOARD) シリアルFlashROMの書き込み方法 1.0 2014/03/10
AN1615 AP-RZA-0A (RZ/A1H CPU BOARD) RTX Ethernetサンプルプログラム(DS-5)解説 1.0 2016/04/14
AN1620 AP-RZA-0A (RZ/A1H CPU BOARD) ベアメタルサンプルプログラム(GCC)解説 1.0 2018/04/18

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RZA-0A 回路図 1.2 2015/07/29
サンプルプログラム パスワード バージョン 更新日
RTXサンプルプログラム(DS-5) 3.0 2018/04/18
RTX Ethernetサンプルプログラム(DS-5) 1.0 2016/04/14
ベアメタルサンプルプログラム(DS-5) 3.0 2018/04/18
ベアメタルサンプルプログラム(GCC) 3.0 2018/04/18
MatrixQuestUSB/lite RZ/A1H CMSIS環境評価版 パスワード バージョン 更新日
MatrixQuestUSB/lite RZ/A1H CMSIS環境評価版 1.00a 2016/07/01
インストールガイド 3.00 2016/07/01
サンプルアプリケーションガイド 2.00 2014/12/05
評価版 利用上の注意 - -
MatrixQuestUSB/func RZ/A1H CMSIS環境評価版 パスワード バージョン 更新日
MatrixQuestUSB/func RZ/A1H CMSIS環境評価版 1.00 2016/07/28
インストールガイド 1.00 2016/07/26
ユーザーズガイド 1.00 2016/07/28
プログラマーズガイド 7.00 2012/07/01
評価版 利用上の注意 - -
開発環境 パスワード バージョン 更新日
FlashWriter EX / RZ AP-RZA-0A Limited Edition 1.00 2014/03/12
FlashWriter EX / RZ用SDカードディスクイメージ 1.02 2016/05/19
USB仮想COMドライバ 2.00 2013/06/03
KASAGO/RTX for RZ/A1 パスワード バージョン 更新日
KASAGO/RTX for RZ/A1 無償評価版 - -
KASAGO/RTX for RZ/A1 ユーザーズ・マニュアル 1.3 2014/07/24
KASAGO TCP/IP ユーザーズマニュアル KASAGO/RTX for RZ/A1用 1.0 2014/06/04
Web Server/RTX for RZ/A1 ユーザーズマニュアル 1.2 2014/07/24
Web Server/RTX for RZ/A1 移植マニュアル 1.1 2014/06/06
KASAGO 制限事項マニュアル - 2014/06/06
CopyrightNotice(著作権について) - -

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザ登録を行っていない場合  お手数ですが、必ず【ユーザ登録】を行った後、下記メールフォームよりご連絡ください。

ユーザ登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
