RZ/A1H 搭載CPUボード
RZファミリ アルファボード
JTAGコネクタ装備 PC-RS-04対応 PC-USB-xx対応 PC-LAN-xx対応 PC-SDRW-01対応 PC-WiFi-xx対応 Bluetoothアダプタ対応 LCD-KIT-B01対応 VS-CAM-01対応

AP-RZA-1A

¥12,800 (税別)
RoHS対応

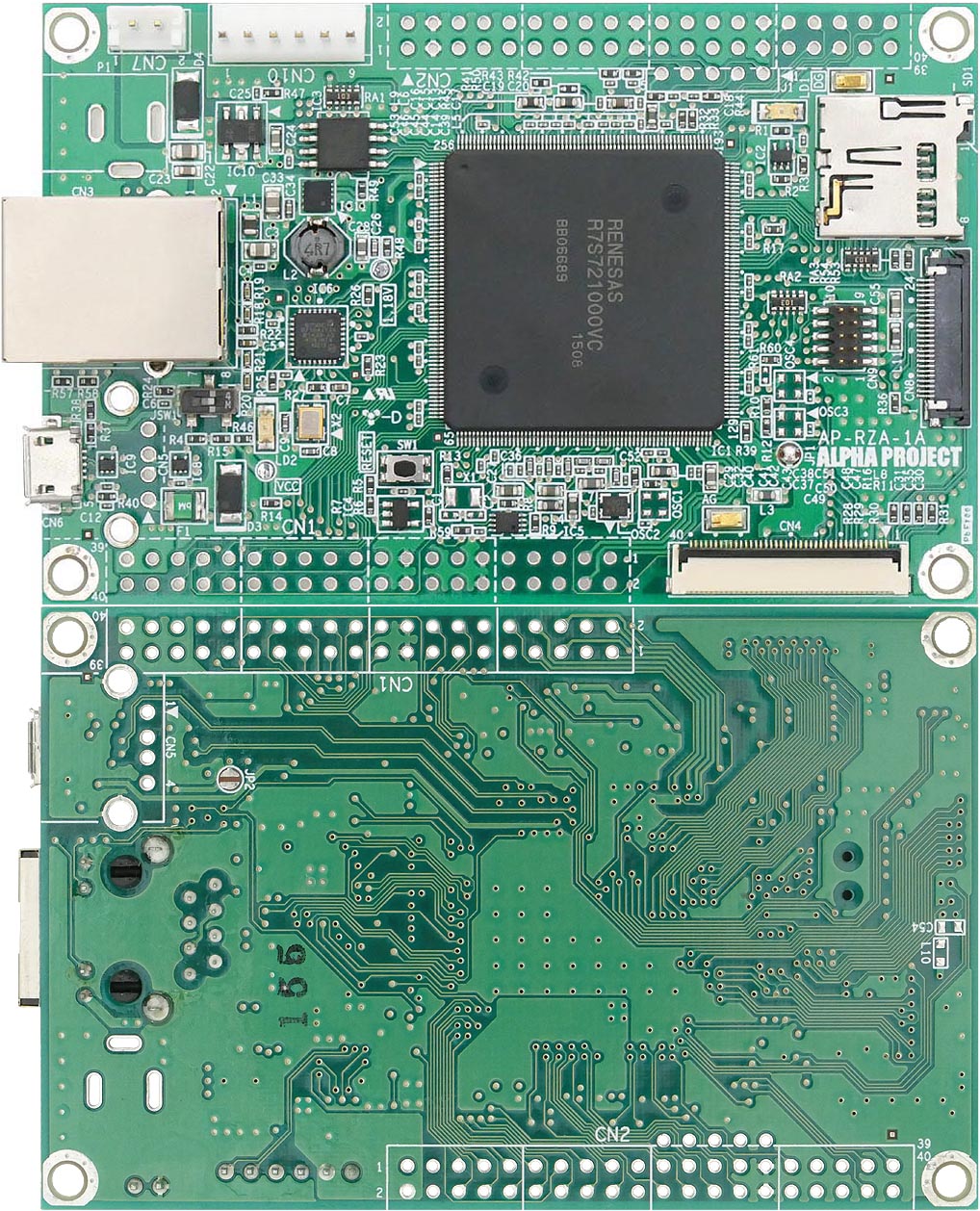

AP-RZA-1Aは、Arm® Cortex®-A9コア「RZ/A1H」(ルネサス エレクトロニクス社製)を搭載したCPUボードです。

RZ/A1Hは10MByteの大容量RAMを内蔵し、高解像度のサポート、2Dグラフィックアクセラレータの搭載など充実したグラフィックス機能を備えていますので、高性能でリッチなHMI(Human Machine Interface)を搭載した製品開発に最適です。

AP-RZA-1Aは組込み用途を意識した製品で、基板上に最低限必要なデバイスを搭載することで、小型化と低価格化を実現しています。

CMOSカメラインタフェースとLCDインタフェースを搭載していることから VS-CAM-01 と LCD-KIT を接続することで容易に画像入出力環境を構築することが可能です。


サンプルプログラムを公開
スタートアップ、タイマ、シリアル通信、Ethernet通信(予定)、カメラ入力、LCD出力
  GUI統合開発環境 GEAL2GEAL2 ボード限定版 をご用意
  αRPLを公開 (入手はページ下のダウンロードから)  αRPL
αRPL(αRapid Prototyping Library)はファームウェア開発を容易に行うことを目的として作られた、C++言語を用いたソフトウェアライブラリで、直感的にわかりやすいAPI を備えており、初心者でも簡単にプログラミングと動作確認を行うことができます。

特長

ソリューション 本ボードは以下製品の推奨ボードです。
開発ツール
GCC
■GNU Cコンパイラ「GCC
GCCは、オープンソースのCコンパイラです。
ロイヤリティフリーの統合開発環境「e2studio」と「KPIT GCC」の組み合わせで、初期導入コストをかけずにRZ/A1の開発が可能です。

弊社コンテンツとして「GNUコンパイラ導入ガイド」を公開中です。
Arm
Arm Limited
Arm Development Studio 5「DS-5™
Arm DS-5 Renesas RZ Edition用Arm DS-5スタータ キットは、Renesas Electronicsと密接に協力して開発されたもので、RZ/A MPUベースのプロジェクトを高速化するための包括的な開発ツール ソリューションを提供しています。

仕様

CPU RZ/A1H R7S721000VCFP
クロック
クロックソース
48MHz 水晶振動子
CPUコアクロック
最大384MHz
バスクロック(内部)
最大128MHz
バスクロック(外部)
最大64MHz
周辺クロック
最大64/32MHz
メモリ
QSPI FlashROM
4MByte
内蔵 RAM
10MByte
EEPROM
128Byte
Ethernet I/F CPU内蔵 Ethernet コントローラ
10/100BASE-TX
1ch
USB I/F CPU内蔵 USBコントローラ
USB2.0 Host(HIGH/FULL/LOW-SPEED 対応)
1ch コネクタ未実装
USB2.0 Function(HIGH/FULL-SPEED 対応)
1ch
LCD I/F
  • CPU内蔵ビデオディスプレイコントローラ
  • LCDインタフェースコネクタに接続 (RGB565) タッチパネル対応
microSD カードI/F
microSD カードスロット
1ch※1
シリアル I/F
FIFO内蔵 調歩同期式
1ch
シリアル通信コネクタに接続
CMOSカメラ I/F
  • CPU内蔵キャプチャエンジンユニット
  • カメラインタフェースコネクタに接続
A/D コンバータ 8ch 分解能 12/10bit
パラレル I/O 入出力 51本、入力 8本(兼用端子を含む)
ビデオ入力
NTSC/PAL対応ビデオ入力
4ch(コネクタ未実装)
入力インピーダンス
75Ω
リセット リセット IC、リセット SW 搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED モニタ LED  1個(I/O ポートに接続)
電源 LED  1個
外部接続
外部拡張※2
40pinコネクタ×2 未実装 2.54mmピッチ
シリアルI/F
6pinコネクタ
Ethernet I/F
RJ-45 LANコネクタ
USB I/F
USB Aコネクタ×1 未実装

micro Bコネクタ
ビデオ入力 I/F
4pinコネクタ×4 未実装
SD ホスト I/F
microSDカードコネクタ
LCD I/F
40pinコネクタ
カメラ I/F
20pinコネクタ
JTAG
10pinコネクタ(ハーフピッチ)
電源コネクタ
2pinコネクタまたはDCジャック(未実装)
電源電圧 DC5.0V±5%(CPUコア1.18V、I/O電圧 3.3V)
消費電流 Typ 230mA Max350mA(USB未使用、弊社サンプルプログラム動作時)
使用環境条件 温度 -20℃〜+70℃ (結露なし)
基板サイズ 94×60mm (コネクタ、突起物を除く)
付属品 電源ハーネス(2Pin)
