RZアルファボードシリーズ

RZ/V2H搭載CPUボード

AP-RZV2-0A

¥68,000

（税込 ¥74,800）

RoHS対応

GEAL2GUI統合開発環境ボードライセンス版対応

    • A55x4

      1.7GHz

    • R8x2

      800MHz
    • RAM
      8GB
    • ROM
      4MB
    • eMMC
      8GB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Pmod
  • Linux

AP-RZV2-0Aは、ルネサス エレクトロニクス社製 RZ/V2Hを搭載したCPUボードです。RZ/V2Hは、Arm® Cortex®-A55 Quad ＋ R8 Dualコアに加え、AI機能としてAIアクセラレータおよびプログラマブルハードウェア「DRP（動的再構成可能プロセッサ）」を内蔵し、ファンレスで最大80TOPSのAI推論を実現します。

また、インタフェースにはGigabit Ethernet、USB3.2 Gen2、M.2、microSD、MIPI CSI-2、MIPI DSIを搭載し、高度なAI処理を必要とする自律型システム、FA向けマシンビジョンなどに最適です。

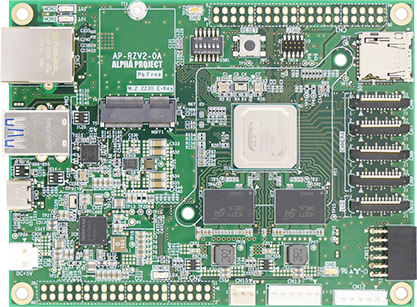

基板写真

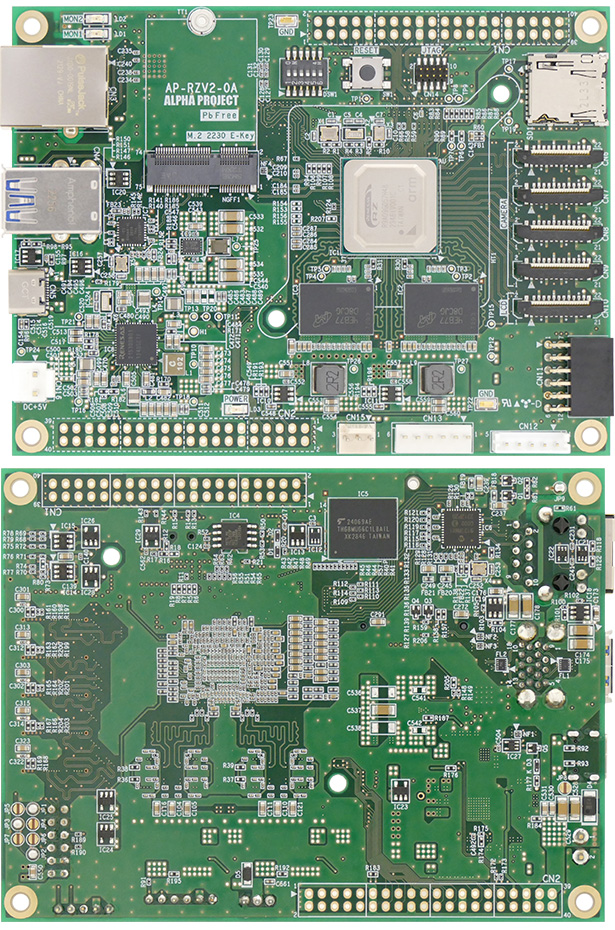

拡大画像

特長

※1ルネサス エレクトロニクス社提供の動作検証済みLinuxソフトウェアパッケージです。

ソリューション
開発ツール 京都マイクロコンピュータ株式会社

京都マイクロコンピュータ
株式会社

デバッグ・書き込みツール「PARTNER-Jet2」

PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。
開発ツール GEAL2

株式会社
アルファプロジェクト

GUI統合開発環境「GEAL2 製品版」
GUI統合開発環境「GEAL2 ボードライセンス版」

GEAL2（ジール ツー）は、Windows®上のデザインツールと、GUIコンポーネントで構成した組込みGUI統合開発環境です。各種コンポーネントをデザインツールで視覚的にレイアウト・機能定義し、ユーザーアプリケーションと結合することで、自由度の高いGUIアプリケーションを容易に実現します。

Renesas Ready Partner Network

renesas-rz-ready-badge

仕様

CPU R9A09G057H48GBG (1368pin FCBGA)
Arm Cortex-A55 Quad
Arm Cortex-R8 Dual
Arm Cortex-M33
AI Accelerator DRP-AI3 + DRP
クロック
メイン入力クロック
24MHz水晶発振器
ROM
QSPI FlashROM
4MByte
eMMC
8GByte
EEPROM
2KByte
RAM
LPDDR4-3200(1600MHz)
8GByte
データバス
32bit
SDカード I/F
microSDカードスロット
1スロット
Ethernet I/F
10/100/1000BASE
1ポート
USB I/F
USB3.2 Host（Super+/Super/High/Full/Low-Speed 対応）
2ポート
USB2.0 Function（High/Full 対応）
1ポート
USB2.0 Host（High/Full/Low-Speed 対応)
1ポート※1
PCI Express
PCI Express Gen3
1ポート
M.2（2230 E-Key）コネクタに接続
UART I/F
SCIF
1ch
SCIg
10ch
SCIFはシリアル（UART）通信コネクタに接続
CAN I/F
CAN FD
1ch
CAN通信コネクタに接続
MIPIディスプレイI/F
MIPI DSI（4lane）
1ポート
MIPIディスプレイI/Fコネクタに接続
MIPIカメラI/F
MIPI CSI-2（4lane）
4ポート
MIPIカメラI/Fコネクタに接続
GPIO 入出力 最大86本（兼用端子含む）
A/D
12ビットA/Dコンバータ
8ch
Pmod I/F
Pmod インタフェースコネクタ(12pin)
1ポート
Type1/2/3/6対応
リセット リセットIC、リセットSW搭載
外部拡張コネクタ（未実装）からのリセットも可能
RTC 最大日差±2秒　外部電源によるバックアップ
LED モニタLED 2個（I/Oポートに接続）
電源LED 1個
JTAGコネクタ CoreSight　ハーフピッチ 10pin（5p×2列）
拡張コネクタ※2 40pin×2　2.54mmピッチ（未実装）
ヒートシンク オプションのヒートシンクが取り付け可能※3
電源 DC5.0V ±5%（CPUコア：0.9V、I/O：3.3V/1.8V）
USB-VBUS 給電動作対応
消費電流 最大6A（ボード単体）
約1.5A（DRP-AI デモ動作時）
使用環境条件 -20～60℃（結露なし）
基板寸法 120 × 90mm（コネクタ、突起物除く）
付属品 電源ハーネス（2pin）
  • ※1USB2.0 Hostは、M.2（2230 E-Key）コネクタへ接続しています。
  • ※2外部拡張用コネクタとして「拡張コネクタセット4」（別売）をご用意しております。
  • ※3「AP-RZV2-0A用ヒートシンク」（別売）をご用意しております。

オプション

PC-SDRW-02 基板写真

インテリジェントSDカードリーダライタ

PC-SDRW-02

PC-RS-04 基板写真

RS-232 インタフェースコンバータ

PC-RS-04

PC-RS485-01A 基板写真

RS-422/485 インタフェースコンバータ

PC-RS485-01A

PC-USB-03 基板写真

USB インタフェースコンバータ

PC-USB-03

PC-USB-04 基板写真

USB インタフェースコンバータ

PC-USB-04

PC-LAN-02 基板写真

Etherインタフェースコンバータ

PC-LAN-02

PC-AOA-01 基板写真

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

PC-CAN-02 基板写真

CANトランシーバアダプタ

PC-CAN-02

PC-CAN-03 基板写真

CANトランシーバアダプタ

PC-CAN-03

PM-CNV-01

Pmod ⇒ TTLシリアル変換アダプタ

PM-CNV-01

ダウンロード

ご注意 ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RZV2-0A ハードウェアマニュアル 1.0 2025/03/27

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RZV2-0A 回路図 vpn_key 1.0 2025/03/27
3D CADデータ パスワード バージョン 更新日
AP-RZV2-0A 3D CADモデル vpn_key 1.0 2025/03/27

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
