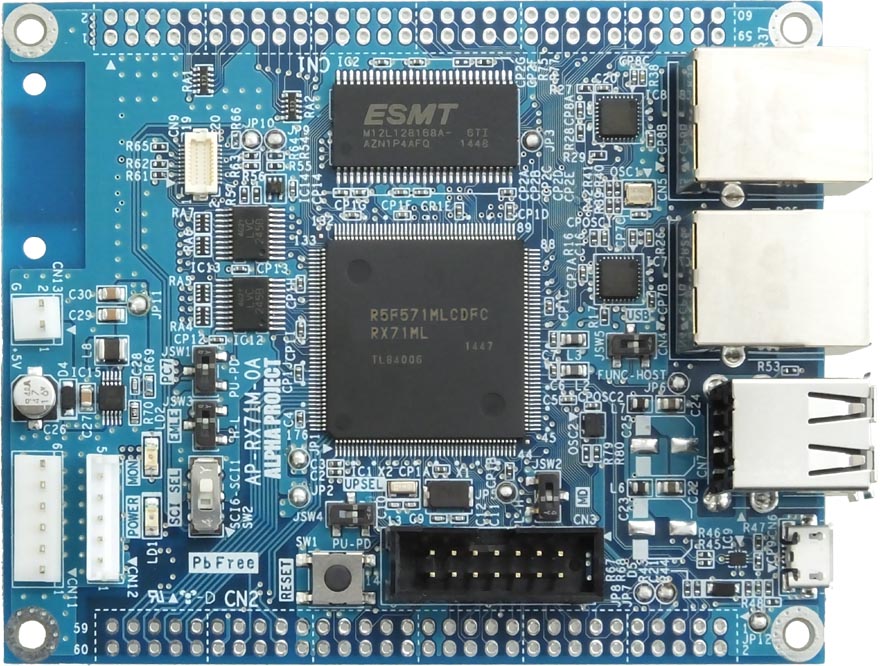

RX71M搭載CPUボード

AP-RX71M-0A

¥19,800 (税抜)

RoHS対応
GEAL2GUI統合開発環境ボードライセンス版対応
    • RXv2

      240MHz
    • 内蔵RAM
      512KB
    • 内蔵ROM
      4MB
    • RAM
      16MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

試作・機器組込み用途に最適な、RX71M(ルネサス エレクトロニクス社製)を搭載した高性能 CPUボードです。

RX71Mは最大240MHzで動作し、ノーウェイトアクセス可能な4MByteの大容量フラッシュメモリを搭載しています。豊富な周辺機能から通信インタフェース(Ethernet、USB2.0 Host/Function、CAN)機能のほか、SDカード、A/D変換器、D/A変換器を100×80mmの小型基板上に実装してあります。また、カメラインタフェースとLCDインタフェースを搭載しており、弊社製CMOSカメラモジュール「VS-CAM-01」と弊社製タッチパネルLCD キット「LCD-KIT-D02」と組合わせることで、低コストで画像処理、画像センシングシステムを構築できます。

外部拡張に必要な信号は外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

wolfSSL組み込みSSLライブラリ(評価版)を組み込んだサンプルプログラムを公開

組み込みシステムなどのリソースが限られているシステム向けに開発された軽量SSL/TLSライブラリです。

RX開発評価キット/LCDタイプもご用意

RXマイコン開発評価キットは、CPUボードとコンパイラ、デバッグ環境のオールインワンパッケージです。各種サンプルプログラムも提供していますので、アプリケーション開発やネットワーク機能の評価にお役立ていただけます。

特長

ソリューション

開発ツール GEAL2

株式会社
アルファプロジェクト

GUI統合開発環境 「GEAL2 製品版」
GUI統合開発環境 「GEAL2 ボードライセンス版」

GEAL2(ジール ツー)は、Windows®上のデザインツールと、GUIコンポーネントで構成した組込みGUI統合開発環境です。各種コンポーネントをデザインツールで視覚的にレイアウト・機能定義し、ユーザーアプリケーションと結合することで、自由度の高いGUIアプリケーションを容易に実現します。

SSL/TLS
ライブラリ

wolfSSL Inc.

wolfSSL組み込みSSLライブラリ

wolfSSL組み込みSSLライブラリは、オープンソースと商用のデュアルライセンスで提供される軽量なSSL/TLSライブラリです。業界標準のTLS、DTLSに対応し、コンパクトなフットプリントと最新の暗号化アルゴリズムにより、組込み機器に強固なネットワークセキュリティ機能を提供します。

本ボードにwolfSSL(評価版)を組み込んだサンプルプログラムを公開中

組込みOS
+
ミドルウェア

イー・フォース
株式会社

μITRON4.0仕様 RTOS「μC3/Compact」
MCU内蔵のメモリのみで動作するように最適化されたコンパクトなμITRON4.0仕様のRTOSです。

組込みシステム向けのTCP/IPスタック「μNet3」
μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。

イー・フォースwebサイトにて「μC3+μNet3/Standard」評価版公開中

ミドルウェア

ユークエスト株式会社

組込みコントローラ用USBホストドライバ「MatrixQuestUSB」
MatrixQuestUSBシリーズはUSBホスト用、ファンクション用、マスストレージ専用など豊富なラインナップをそろえた組込み向けUSBプロトコルスタックです。

IPv6対応TCP/IPプロトコルスタック「MatrixQuestNET」
MatrixQuestNETシリーズは、uQuestが開発した、組込み用途向けに最適化されたTCP/IPプロトコルスタックです。
RX600/700シリーズ限定で、特別価格での販売を実施しています。

仕様

CPU RX71M R5F571MLDDFC(LQFP 176pin)
クロック
メインクロック
24MHz 水晶振動子
システムクロック(ICLK)
最大240MHz
周辺モジュールクロック(PCLK)
最大120MHz/60MHz
外部バスクロック(BCLK)
最大60MHz
メモリ
FlashROM (プログラム格納用)
CPU内蔵 4MByte
FlashROM (データ格納用)
CPU内蔵 64KByte
RAM
CPU内蔵 512KByte
RAM(ECC付き)
CPU内蔵 32KByte
RAM(スタンバイRAM)
CPU内蔵 8KByte
SDRAM
16MByte
EEPROM
128Byte
タイマ
16bitタイマパルスユニット
16bit
6ch
マルチファンクションタイマパルスユニット3
16bit
8ch
32bit
1ch
プログラマブルパルスジェネレータ
4bit
8ch
コンペアマッチタイマ
16bit
4ch
コンペアマッチタイマW
32bit
2ch
8bitタイマ
8bit
4ch
ウォッチドッグタイマ
14bit
1ch
独立ウォッチドッグタイマ
14bit
1ch
Ethernet I/F CPU内蔵Ethernetコントローラ
10/100BASE-TX
2ch
Ethernetトランシーバ
LAN8710(Microchip)
USB I/F CPU内蔵USB2.0 Host/Functionモジュール
USB Host(Full-SPEED対応)
1ch
USB Host(High-SPEED対応)
1ch
USB Funtion(Full-SPEED対応)
1ch
Host、Functionは排他使用
LCD I/F
LCDダイレクトドライブ方式
RGB565
カメラ I/F CPU内蔵パラレルデータキャプチャユニット
無線モジュール I/F
無線LANモジュール/Bluetoothモジュール
SDカード I/F
microSDカードスロット
1ch
シリアル I/F
クロック同期/調歩同期式/スマートカードI/F
9ch
基板上で2chをシリアル I/F コネクタに接続
(SW にて切り替えてどちらかを1chを使用)
CAN I/F
CANモジュール
3ch
1chをCAN I/F コネクタに接続
A/D変換器
分解能 12bit
21ch
D/A変換器
分解能 10bit
2ch
割り込み 割り込みコントローラ内蔵 外部割り込み 16本(IRQ0~IRQ15端子)
I/Oポート 128 本(兼用端子を含む 入出力127本 入力1本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続)
1個
電源LED
1個
拡張コネクタ※1 60pinコネクタ×2 未実装 2.54mmピッチ
電源電圧 DC 5V ±5% または DC3.3V±5%(CPUコア、I/O 3.3V)
消費電流 Typ 約150mA (弊社サンプルプログラム動作、USB/Ethernet未使用時)
Max 約300mA
使用環境条件 温度 -10~60℃ (結露なし)
基板サイズ 100×80mm 4層基板 (コネクタ、突起物を除く)
付属品 電源ハーネス(2Pin)
  • ※1外部拡張用コネクタとして「拡張コネクタセット1(別売)」をご用意しております。
  • シリアルでのフラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です。
  • CANバスシステムを構築するにはCANトランシーバアダプタ「PC-CAN-02(別売)」が必要です。

オプション

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RX71M-0A ハードウェアマニュアル 2.0 2017/05/09
AN178 USB仮想シリアルドライバ インストールガイド 2.0 2015/12/15
AN1526 RX開発環境の使用方法(CS+、Renesas Flash Programmer) 2.0 2018/03/13
AN1541 LCD-KIT-D02 サンプルプログラム解説 (AP-RX71M-0A) 3.1 2019/10/08
AN1548 AP-RX71M-0A (RX71M CPU BOARD) USB HOSTサンプルプログラム解説 1.1 2019/10/08
AN1549 AP-RX71M-0A (RX71M CPU BOARD) USB FUNCTIONサンプルプログラム解説 1.1 2019/10/08
AN1550 LCD-KIT-D02 + VS-CAM-01 サンプルプログラム解説(AP-RX71M-0A) 1.1 2019/10/08
AN1552 AP-RX71M-0A (RX71M CPU BOARD) wolfSSL サンプルプログラム解説 1.1 2019/10/08
AN1560 AP-RX71M-0A WM-RP-10 サンプルプログラム解説 1.0 2019/10/08
スマート・コンフィグレータ Board Description File(bdf)の使用方法について(外部リンク) 1.0 2018/10/22
αRPL ユーザーマニュアル 3.0 2016/01/13
αRPL 対応ボード使用手順 AP-RX71M-0A編 1.0 2015/12/17

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RX71M-0A 回路図 1.0 2015/11/27
サンプルプログラム パスワード バージョン 更新日
AP-RX71M-0A サンプルプログラム(CS+版) 2.1 2019/10/08
AP-RX71M-0A サンプルプログラム(wolfSSL) 1.1 2019/10/08
LCD-KIT-D02 サンプルプログラム(AP-RX71M-0A用) 2.1 2019/10/08
VS-CAM-01 サンプルプログラム(AP-RX71M-0A用) 1.1 2019/10/08
WM-RP-10 サンプルプログラム(AP-RX71M-0A用) 1.0 2019/10/08
α Rapid Prototyping Library パスワード バージョン 更新日
αRPL (AP-RX71M-0A用) 1.0 2015/12/18
