RAアルファボードシリーズ

RA8P1搭載CPUボード

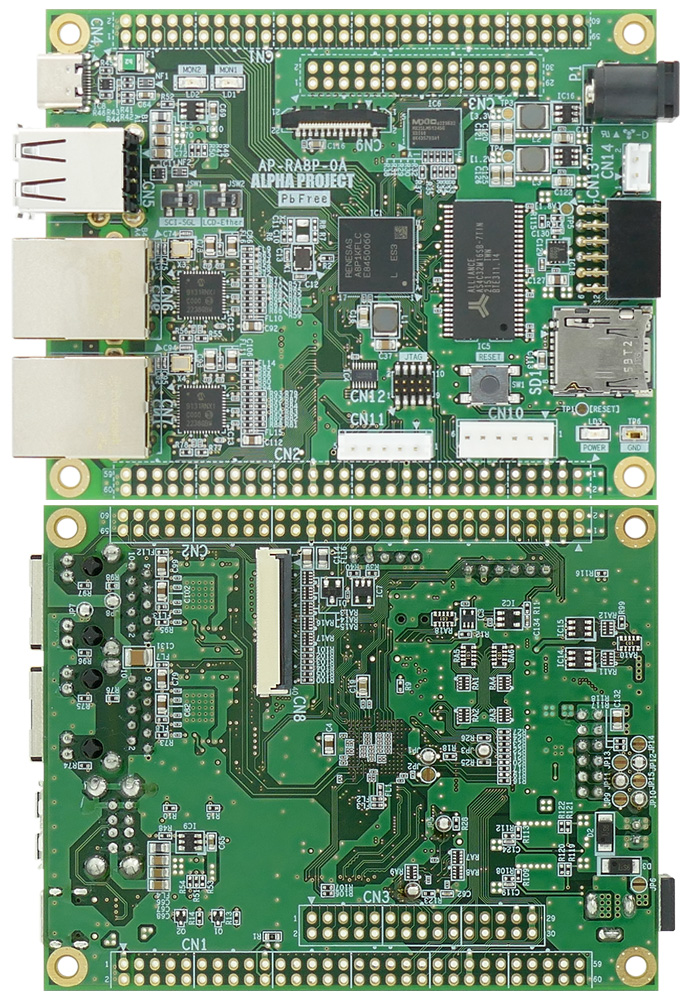

AP-RA8P-0A

- M85
  1GHz
- M33
  250MHz
- MRAM
  内蔵 1MB
- SRAM
  内蔵 2MB
- RAM
  64MB
- ROM
  64MB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN
Pmod

AP-RA8P-0Aは、ルネサスエレクトロニクス社製「RA8P1」を搭載したCPUボードです。

RA8P1はHelium™MVEに対応した最大周波数1GHzで動作する Arm® Cortex®-M85と250MHzで動作するArm® Cortex®-M33を搭載しています。また、最大周波数500MHzで動作するArm® Ethos™-U55 NPUを搭載しており、256GOPSのAI性能、7300CoreMarkを超えるCPU性能を備えています。RTOSを利用することで、リアルタイム処理が必要な産業用途向けIoTエッジデバイスアプリケーションに最適です。

大容量の OSPI FlashメモリやSDRAMを搭載し、周辺機能として、GigabitEthernet、USB、microSD、CAN FD、シリアルI/Fなどの汎用インタフェースに加え、LCDインタフェース、MIPIインタフェースやPmod™コネクタを搭載しており、容易に機能拡張することができます。

オンボードフラッシュプログラマ XrossFlash PRO、XrossFlash LT 対応

「技術コラム」を公開しています。

特長

Arm® Ethos™-U55 NPUを搭載
256GOPSのAI性能を実現し、画像処理やリアルタイム解析など高度なAIアプリケーションにも対応できます。
Arm Heliumテクノロジーをサポート
機能学習(ML)およびデジタル信号処理(DSP)演算性能を大幅に向上するARM Heliumテクノロジーにより、
エッジAI用途のアプリケーションにも対応できます。
大容量内蔵メモリ MRAM 1MByte、SRAM 2MByte
大容量外部メモリ OSPI Flash 64MByte、SDRAM 64MByte
10/100/1000BASE対応のEthernetポートを2ch搭載
USB2.0 Host（High/Full/Low-Speed対応）を2ch、USB2.0 Function（Full-Speed対応）を1ch搭載
LCDインタフェース搭載

RGB666パラレル出力とタッチパネルに対応。当社製LCDキットが直接接続できます。

抵抗膜式 7インチ WVGA LCDキット「LCD-KIT-C02」
静電容量式 4.3インチ WQVGA LCDキット「LCD-KIT-D02」

MIPI DSIに対応。市販のLCDが接続できます。

MIPIカメラインタフェース搭載
MIPI CSI-2に対応したカメラインタフェースを搭載し、市販のCMOSカメラモジュールを接続可能です。
周辺拡張アダプタで機能追加
シリアルインタフェースコネクタに周辺拡張アダプタを接続することで、RS-232、RS-485、USBなどのインタフェース機能を追加することができます。
Pmodインタフェース搭載
CAN FD通信用コネクタを装備
CANアダプタなどを接続することで、簡単にCANシステムを構築することができます。
JTAGエミュレータ用コネクタ装備
外部拡張が容易
外部接続用コネクタへ必要な信号線を引き出してあります。
回路図・サンプルプログラムを提供
サンプルプログラムを利用して、ボード上の基本的な機能をすぐにお試しいただけます。
当社製 GUI統合開発環境「GEAL2」を無償で利用可能
GUI画面を簡単かつ迅速にデザインすることができます。ボードライセンス版は全ての機能を無償で利用できます。
フレキシブルソフトウェアパッケージ（FSP）を無償で利用可能

ソフトウェア

Synergy Software Package

view_in_arセキュアな機器とIoTにおけるコネクティビティを実現するための周辺ドライバ、
FreeRTOS™およびミドルウェアスタックを提供します。

RAファミリのフレキシブルソフトウェアパッケージ(FSP)は、ArmコアMCUを用いてセキュアなIoT機器を素早く開発するためのさまざまな手段を提供します。RA FSPは、RA FSPエコシステムを活用するための周辺ドライバ、FreeRTOSおよびミドルウェアスタックを提供します。

ソリューション
開発ツール	株式会社アルファプロジェクト	GUI統合開発環境「GEAL2 製品版」 GUI統合開発環境「GEAL2 ボードライセンス版」 GEAL2（ジールツー）は、Windows®上のデザインツールと、GUIコンポーネントで構成した組込みGUI統合開発環境です。各種コンポーネントをデザインツールで視覚的にレイアウト・機能定義し、ユーザーアプリケーションと結合することで、自由度の高いGUIアプリケーションを容易に実現します。
開発ツール	ルネサスエレクトロニクス株式会社	デバッグ・書き込みツール「E2エミュレータLite」 E2エミュレータLite（E2 Lite）は、RXファミリ、RAファミリ、REファミリおよびRL78ファミリのマイコンに対応したオンチップデバッギングエミュレータ兼フラッシュプログラマです。
開発ツール	株式会社エンビテック	デバッグ・書き込みツール「SEGGER社 J-Linkシリーズ」 J-Linkシリーズは、多数のプロセッサコアに対応可能な汎用性の高いデバッグプローブです。RAM・フラッシュメモリへの高速ダウンロードを実現し、各種IDEもサポートしています。
開発ツール	京都マイクロコンピュータ株式会社	デバッグ・書き込みツール「PARTNER-Jet2」 PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

Renesas Ready Partner Network

仕様

CPU	R7KA8P1KFLCAC（289Pin BGA） Arm®Cortex®-M85 Arm®Cortex®-M33
クロック	メイン入力クロック 24MHz水晶発振器 CPUクロック最大1GHz/250MHz
ROM	OSPI FlashROM 64MByte EEPROM 2KByte
RAM	CPU内蔵 MRAM 1MByte CPU内蔵 SRAM 2MByte SDRAM 64MByte データバス 16bit
microSDカード	microSDカードスロット 1スロット
Ethernet I/F	10/100/1000BASE 2ポート注）1ポートは、LCD I/Fと排他
USB I/F	USB2.0 Host（High/Full/Low-Speed対応） 2ポート USB2.0 Function（Full-Speed対応） 1ポート注) Host 1ポートは、Functionと排他
UART I/F	SCIF 10ch 1chはシリアル（UART）通信コネクタに接続
CAN I/F	CAN-FD 2ch 1chはCAN通信コネクタに接続
パラレルLCD I/F	CPU内蔵LCDコントローラ LCDインタフェース（RGB666）タッチパネル対応
MIPI DSI I/F	MIPI DSI（2lane） 1ポート MIPI DSI I/Fコネクタに接続　注）MIPI CSIと排他
MIPI CSI I/F	MIPI CSI（2lane） 1ポート MIPI CSI I/Fコネクタに接続　注）MIPI DSIと排他
GPIO	入出力最大133本（兼用端子含む）入力専用 1本（兼用端子含む）
A/D	16ビットA/Dコンバータ 22ch（兼用端子含む）
D/A	12ビットD/Aコンバータ 2ch（兼用端子含む）
Pmod I/F	Pmodインタフェースコネクタ（12pin） 1ch Type1/2/3/6対応
リセット	リセットIC、リセットSW搭載外部拡張コネクタ（未実装）からのリセットも可能
LED	モニタLED（I/Oポートに接続） 2個電源LED 1個
JTAGコネクタ	CoreSight　ハーフピッチ 10pin（5p×2列）
拡張コネクタ※1	60pin x2　2.54mmピッチ（未実装） 30pin x1　2.54mmピッチ（未実装）
電源※2	DC5.0V ±5%（CPUコア：0.95V、I/O：3.3V、1.8V） USB-VBUS給電動作対応
消費電流	最大4W（ボード単体） Typ 約1.5W（300mA@5V　1000BASE接続、弊社サンプルプログラム動作時）
動作環境	0～60℃（結露なし）
基板寸法	100×80mm（コネクタ、突起物除く）
付属品	電源ハーネス（2pin）
※1外部拡張用コネクタとして「拡張用コネクタセット14」（別売）をご用意しております。 ※2DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

CANトランシーバアダプタ

PC-CAN-02

CANトランシーバアダプタ

PC-CAN-03

Pmod ⇒ TTLシリアル変換アダプタ

PM-CNV-01

オンボードフラッシュプログラマ

XrossFlash PRO

オンボードフラッシュプログラマ

XrossFlash LT

LCDキット

LCD-KIT-C02

LCDキット

LCD-KIT-D02

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
AP-RA8P-0A ハードウェアマニュアル	1.0	2025/12/18
AN2002 RAファミリ開発チュートリアル	7.0	2025/12/23
AN2018 AP-RA8P-0A サンプルプログラム解説	1.0	2025/12/23
AN2019 AP-RA8P-0A Pmodサンプルプログラム	1.0	2025/12/23
AN2020 AP-RA8P-0A LCD-KITサンプルプログラム解説	1.0	2025/12/23
AN2021 AP-RA8P-0A XrossFlashを使用したサンプルプログラム書き込み方法	1.0	2026/01/07

技術コラム	バージョン	更新日
vol.31『NPU×1GHzで圧倒的性能 ! RA8P1登場』	-	2026/01/16

製品ご購入後に公開される情報

回路図	パスワード	バージョン	更新日
AP-RA8P-0A 回路図	vpn_key	1.0	2025/12/23

3D CADデータ	パスワード	バージョン	更新日
AP-RA8P-0A 3D CADモデル	vpn_key	1.0	2025/12/23

サンプルプログラム	パスワード	バージョン	更新日
AP-RA8P-0A サンプルプログラム	vpn_key	1.1	2026/01/26
AP-RA8P-0A LCD-KITサンプルプログラム	vpn_key	1.1	2026/01/26
AP-RA8P-0A Pmodサンプルプログラム	vpn_key	1.1	2026/01/26

パスワードが必要なデータについて

1

購入製品の添付紙面よりパスワードをご確認ください。
2

公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
3

圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
