LCDキット
静電容量式マルチタッチ対応LCDキット
LCD-KIT-B01
¥28,000(税抜)販売終了品

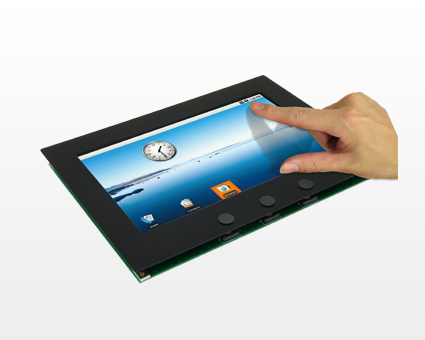

LCD-KIT-B01は、マルチタッチ対応静電容量式タッチパネル付き 7インチ WVGA LCDを搭載したLCDボードです。静電容量式タッチパネルは、透過性に優れ、画面が鮮明です。また、マルチタッチに対応しておりますので、Android 機器や、高度なタッチパネルシステムなど、さまざまな用途でお使いいただけます。
LCD-KIT-B01はルネサス エレクトロニクス社製 GENMAI Board推奨LCDキットです。
対応ボード
マニュアル、サンプルプログラム対応表をご確認ください。
特長
- マルチタッチ対応静電容量式タッチパネル
- 7インチWVGA(800×480)
- ホストとのインタフェースはFFCケーブルで接続
- バックライトの輝度調節可能
仕様
LCD | TFT7インチ WVGA(800×480)タッチパネル付 |
---|---|
タッチパネル | 静電容量式タッチパネル マルチタッチ対応(2ポイント) |
バックライト | LED方式 バックライトの輝度調整可能 |
ホストインタフェース |
|
スイッチ |
|
ブザー |
|
電源 | DC 5V ±5%、DC 3.3V ±5% |
消費電流 |
|
動作環境 | -10~60℃(結露なし) |
基板寸法 | 184×125mm(コネクタ、突起物除く) |
付属品 | 前面パネル、押さえ金具×2、FFCケーブル(40Pin)、M3 x 5mm スペーサー×4、M2.6 x 25mm スペーサー×4、M3 x 6mm ねじ×4 |
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント | バージョン | 更新日 |
---|---|---|
LCD-KIT-B01 ハードウェアマニュアル | 2.0 | 2012/05/10 |
ERF01 LCD-KIT-B01/C01 ファームウェア Version1.1 への更新について | 1.0 | 2012/07/02 |
シリーズ | 製品名 | サンプルプログラム |
---|---|---|
RZ | AP-RZA-0A | 〇 |
AP-RZA-1A | 〇 | |
AP-RZA2-0A | 〇 | |
AP-RZA3-0A | 〇 | |
AP-RZG-0A | LK-RZG-A02※ | |
Renesas Synergy™ | AP-S5D9-0A | 〇 |
AP-S7G2-0A | 〇 | |

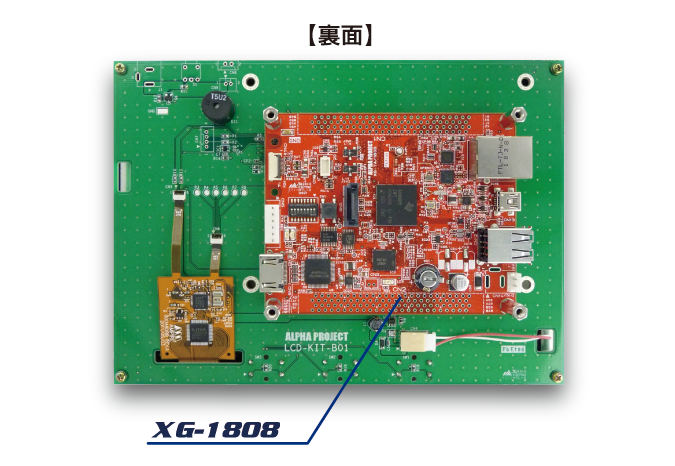

XG | XG-1808 | LK-1808-A01※ |
XG-3358 | LK-3358-A02※ | |
XG-3517 | ||
XG-3730 | ||
SuperH | AP-SH2A-6A | 〇 |
AP-SH4A-4A | - | |
Intel® SoC | SA-Cy500S | - |
※開発キット内で公開。
