AM1808 CPUボード LinuxRoHS対応

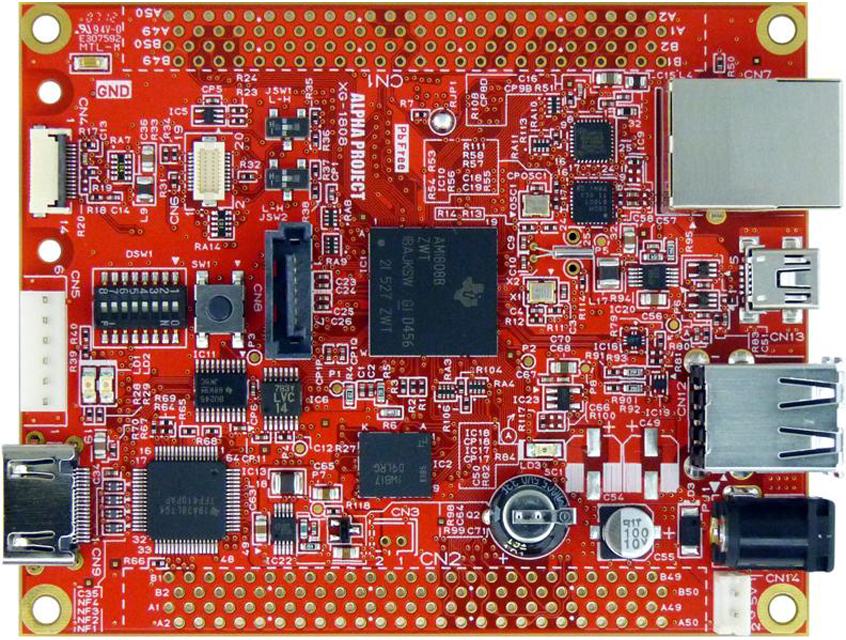

XG-1808

¥28,000(税別)

XG-1808はTI社製高性能マイクロプロセッサ Sitara™シリーズ Arm9™コア「AM1808」を搭載したCPUボードです。

標準OSにLinuxを採用し、Ethernet、USB、UARTのほか、SATA、microSD、LCDコントローラなど多彩なインタフェースを搭載しています。LCDキットに対応し、簡単にGUIシステムを構築できます。

特長

仕様

CPU Sitara AM1808BZWTD4 Arm926EJ-Sコア
クロック
システムクロック
24MHz水晶振動子
最大456MHz
バスクロック
EMA 最大91.2MHz
DDR 最大114MHz
メモリ
NOR FlashROM
16MByte(16bit幅)
LPDDR SDRAM
128MByte(16bit幅)
Ethernet I/F
CPU内蔵イーサネットコントローラ 10/100BASE-TX
1ch
USB I/F
USB High-Speed対応(Host/Function)
1ch HostとFunctionは排他使用
USB Full-Speed対応(Host)
1ch
SATA I/F
SATA(1.5Gbps/3Gbps) データコネクタ
1ch
SD/MMC I/F
SD/MMC インタフェース
2ch
1chはmicroSD カードコネクタに接続
シリアルI/F
調歩同期式
3ch
1chはシリアル I/Fコネクタに接続(TTLレベル)
DVI I/F※1
RGB565 DVI 出力 最大1024×1024 pixel
1ch
LCD I/F CPU 内蔵LCD コントローラ(RGB666)
SPI
Slave/Host 選択式
2ch
1chはSPI インタフェースコネクタに接続
JTAG I/F 14pin MILコネクタ
パラレルI/O 101本(兼用端子を含む)
リセット ソフトウェアリセット可能、リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
リアルタイムクロック
電気二重層コンデンサにてバックアップ
外部からのバックアップ可能
タイマ
64bit 汎用タイマ
3ch
64bit 汎用/ウォッチドッグタイマ
1ch
外部接続
外部拡張※2
100pinコネクタ×2 未実装
Ethernet I/F
LANコネクタ
USB I/F
USB Aコネクタ×2
USB Mini Bコネクタ
SATA I/F
SATA コネクタ
DVI I/F
HDMI(DVI)コネクタ
SD/MMC I/F
microSDカードコネクタ
シリアルI/F
6pinコネクタ
LCD I/F
40pinコネクタ
SPI I/F
20pinコネクタ
JTAG
14pinコネクタ
電源コネクタ
  • DCジャック
  • 2pinコネクタ
LED
モニタLED(I/Oポートに接続)
2個
電源LED
1個
電源電圧 DC5V±5% CPUコア 1.3V、I/O 3.3V
消費電流
  • Typ約1W(弊社サンプルプログラム動作時)
  • Max約4W
使用環境条件 -10℃〜60℃ (結露なし)
基板サイズ 100×80mm(コネクタ、突起物を除く)
付属品 電源ハーネス(2Pin)
  • ※1DVI出力となります。HDMI機器に接続できません。
  • ※2外部拡張用コネクタとして「拡張コネクタセット2(別売)」を用意しております。
