SH7734 搭載CPUボード
SuperHファミリ アルファボード		 H-UDIコネクタ装備PC-RS-04対応PC-USB対応PC-LAN対応PC-HID-01対応PC-SDRW-01対応PC-CAN-02対応PC-WiFi-01対応WM-RPシリーズ対応LCD-KIT-B01対応FlashWriterEX対応XrossFinder対応XrossFinder Evo対応

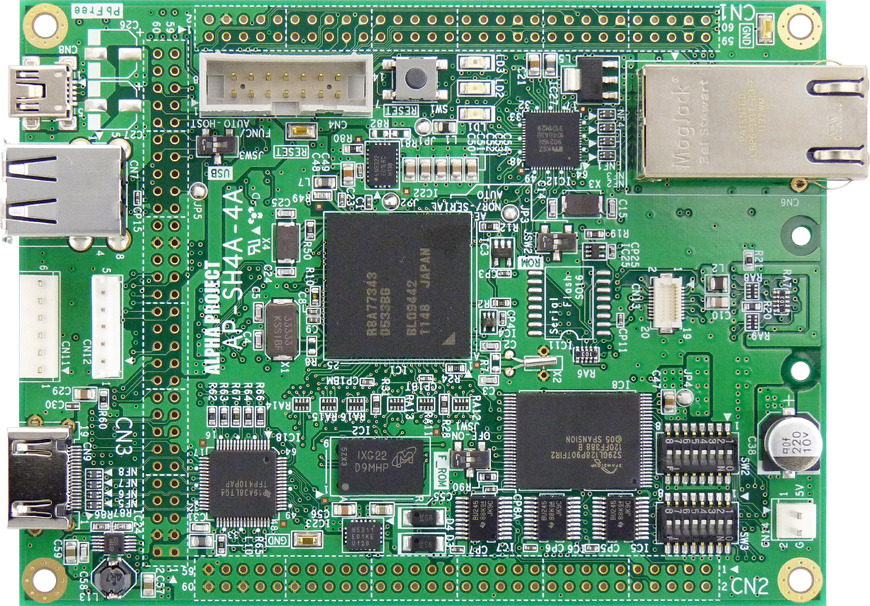

AP-SH4A-4A

¥34,000 （税別）

AP-SH4A-4Aは、SH-4A SH7734（ルネサス エレクトロニクス社製）を搭載した高性能RISC CPUボードです。

AP-SH4A-4Aは、高精細画像表示とGigabit Ethernetに対応しているほか、USB I/F、CAN I/F、シリアル I/F、LCD I/F、SPI I/F、microSDスロット等のインタフェースを備えています。さらに、LCDキット「LCD-KIT-B01」「LCD-KIT-C01」「LCD-KIT-D02」や無線LANモジュール「WM-RPシリーズ」に対応しています。

また、外部拡張に必要な信号は外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。


　
サンプルプログラム付属
・ Ethernet(デバイスドライバ、TCP/IP)
・ USB(Host/Function)
・ DVIディスプレイ出力
　 開発ツールとしてXrossFinder Evo、XrossFinder、FlashWriter EX を利用できます。
RoHS対応


拡大画像

特長

ソリューション 本ボードは以下製品の推奨ボードです。
ミドルウェア
ユークエスト株式会社		 ■組込みコントローラ用USBホストドライバ「MatrixQuestUSB」
MatrixQuestUSBシリーズはUSBホスト用、ファンクション用、マスストレージ専用など豊富なラインナップをそろえた組込み向けUSBプロトコルスタックです。

■IPv6対応TCP/IPプロトコルスタック「MatrixQuestNET」
MatrixQuestNETシリーズは、uQuestが開発した、組込み用途向けに最適化されたTCP/IPプロトコルスタックです。

仕様

CPU SH7734 R8A77343DA0FBG (440pin BGA)
クロック
システムクロック 33.333MHz 　水晶振動子
CPUクロック 　最大533MHz
バスクロック 最大 50MHz
周辺クロック 最大 100MHz
メモリ
FlashROM 　16MByte 　16bit幅
DDR2-SDRAM 　64MByte 　16bit幅
Ethernet I/F
CPU内蔵MAC PHY KSZ9021GN(MICREL)　10/100/1000BASE-T 　1ch
シリアルI/F
クロック同期/調歩同期式 　6ch
1chは通信コネクタに接続
1chは無線LANモジュールコネクタに接続
USB I/F※1
Host(High/Full-Speed対応) 　 2ch
Function(High/Full-Speed対応) 　 1ch
CAN I/F※2
コントローラエリアネットワーク 　2ch
(1chはCAN I/Fコネクタに接続)
SDカード I/F※2
CPU内蔵カードホストインタフェース 3ch
1chはmicroSDカードコネクタに接続
DVI I/F
CPU内蔵DU(RGB888)  DVIポート TFP410(TI)
LCD I/F
CPU内蔵DU(RGB666)  LCDコネクタに接続
割り込み 割り込みコントローラ内蔵
外部17本 (NMI、IRQ7〜IRQ0、PINT7〜PINT0)
パラレルI/O 171本(兼用端子を含む)
A/Dコンバータ 分解能10bit　　　8ch
タイマ/カウンタ
タイマユニット 　32bit 9ch
マルチファンクションタイマパルスユニット2 16bit 5ch
ウォッチドッグタイマ 1ch
リセット
リセットIC、リセットSW搭載
外部拡張コネクタ（未実装）からのリセットも可能
外部接続
外部拡張※3 60pinコネクタ ×3　（2.54mmピッチ）※未実装
Ethernet I/F LANコネクタ
シリアルI/F 6pinコネクタ
USB I/F USB Aコネクタ ×2
USB Mini Bコネクタ
CAN I/F※2 5pinコネクタ
SDカード I/F※2 microSDカードコネクタ
ディスプレイ I/F 　HDMI(DVI)コネクタ
LCD  I/F LCDコネクタ
SPI IF 20pinコネクタ
H-UDI 14pinコネクタ
電源コネクタ 2pinコネクタ
その他
ダイレクトメモリアクセスコントローラ
I2Cバスインタフェース3  3ch
マルチファンクションタイマパルスユニット2   16bit  5ch
2Dグラフィックアクセラレータ
シリアルサウンドインタフェース 4ch
電源電圧
DC5V ±5%　またはDC3.3V±5%　　(CPU コア 1.25V、I/O 3.3V)
消費電流
Typ  約 300 mA (USB、Ether 未使用、弊社サンプルプログラム動作時)
約 800 mA (USB 未使用、Gigabit Ether リンク時)
Max  約3200 mA
使用環境条件 温度　0〜60℃ （結露なし）
基板サイズ 120mm×90mm　8層基板　（コネクタ、突起物を除く）
付属品 電源ハーネス(2Pin)
※1 USBのHostとFunctionは排他使用となります。
※2 CAN I/F、SDカード I/Fを使用する場合、ルネサスエレクトロニクス社との納入仕様書の取り交わしが必要となります。詳細はルネサスエレクトロニクス社代理店へお問合せ下さい。
※3 外部拡張用コネクタとして「拡張コネクタセット10(別売)」をご用意しております。

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用下さい。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-SH4A-4A ハードウェアマニュアル 3.0 2014/02/05
AN132 ルネサスSHC評価版インストールガイド 4.0 2011/06/24
AN133 GCCインストールガイド 2.0 2007/05/08
AN172 AP-SH4A-4A(SH7734 CPU BOARD) サンプルプログラム解説 2.0 2013/06/27
AN178 USB仮想シリアルドライバ インストールガイド 2.0 2015/12/15
