XGアルファボードシリーズ

AM3517 CPUボード

XG-3517

¥34,800

（税込 ¥38,280）

RoHS対応

    • A8

      600MHz
    • 内蔵RAM
      64KB
    • RAM
      256MB
    • ROM
      512MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Linux

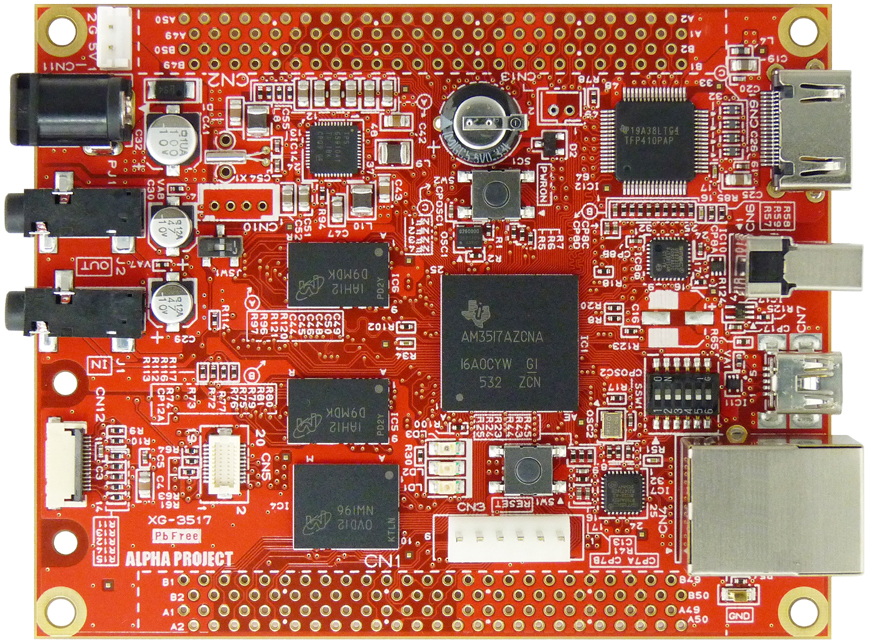

XG-3517はTexas Instruments社製高性能マイクロプロセッサ　Sitara™シリーズ　Cortex®-A8コア「AM3517」を搭載したCPUボードです。

標準OSにLinuxとAndroidを採用し、内蔵グラフィックスアクセラレータPowerVRとLCDキットの組み合わせにより、表現力豊かなGUIシステムを構築することができます。

拡大画像

特長

仕様

CPU Sitara™ AM3517　Cortex®-A8 コア
クロック
ベースクロック
26MHz 水晶振動子
CPUクロック
最大600MHz
EMAバスクロック
166MHz
DDRクロック
166MHz
グラフィック
アクセラレータ		 PowerVR SGX530
メモリ
NAND FlashROM
512MByte
DDR2 SDRAM
256MByte
Ethernet I/F CPU内蔵イーサネットコントローラ
10/100Base-TX
1ポート
USB I/F CPU内蔵USBコントローラ
USB2.0 Host/Function（OTG、High-Speed対応）
1ポート
USB2.0 Host（High-Speed対応）
1ポート
シリアル I/F
調歩同期式
4ch
UART3はシリアルインタフェースコネクタに接続（TTLレベル）
DVI I/F※1
DVIポート(HDMIコネクタ)
1ポート
LCD I/F※2 CPU内蔵LCDコントローラ（RGB666）
SD/MMC カードインタフェース
SD/MMCインタフェース
3ch
SDMMC1 は microSDカードコネクタに接続
オーディオ入出力
ライン入力
1ch
ヘッドフォン出力
1ch
SPI I/F
Slave/Host選択式
4ch
1chはSPIインタフェースコネクタに接続
JTAG I/F 14pin MILコネクタ
リアルタイムクロック
電気二重層コンデンサにてバックアップ
外部からのバックアップ可能
RTC
  • カレンダ機能 外部32.768KHz(20ppm) 水晶振動子接続 最大日差±2秒
  • 電気二重層コンデンサによるバックアップ
  • 外部バックアップ電源によるバックアップ可能
パラレルI/O 98本（兼用端子を含む）
リセット ソフトウェアリセット可能、リセットIC、リセットSW搭載
外部拡張コネクタ（未実装）からのリセットも可能
LED
モニタLED（I/Oポートに接続）
2個
電源LED
1個
拡張コネクタ※3 100pin コネクタ×2（未実装）
電源※4 DC5V ±5%（CPUコア：1.2V、I/O：3.3V）
消費電力
  • Typ 約1.6W（弊社サンプルプログラム動作、外部ストレージ未使用時）
  • Max 約6.0W
動作環境 0～60℃（結露なし）
基板寸法 100×80mm（コネクタ、突起物除く）
付属品 電源ハーネス（2pin）
  • ※1DVI出力となります。HDMI機器に接続できません。
  • ※2LCDキットは、Linux開発キットと組み合わせてご利用ください。
  • ※3外部拡張用コネクタとして「XGシリーズ 拡張用コネクタセット2」（別売）をご用意しております。
  • ※4DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

デジタルRGB ⇒ DVI変換アダプタ

PC-DVI-01

無線LANモジュール

WM-RP-10

LCDキット

LCD-KIT-C02

LCDキット

LCD-KIT-D02

JTAG変換ボード

JTAG-CNV-01

ダウンロード

マニュアル・ドキュメント バージョン 更新日
XG-3517 ハードウェアマニュアル 3.0 2023/10/02

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
XG-3517 回路図 vpn_key 1.2 2013/08/26

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

外部リンク

ご購入
