AM3730 CPUボード Linux対応RoHS対応

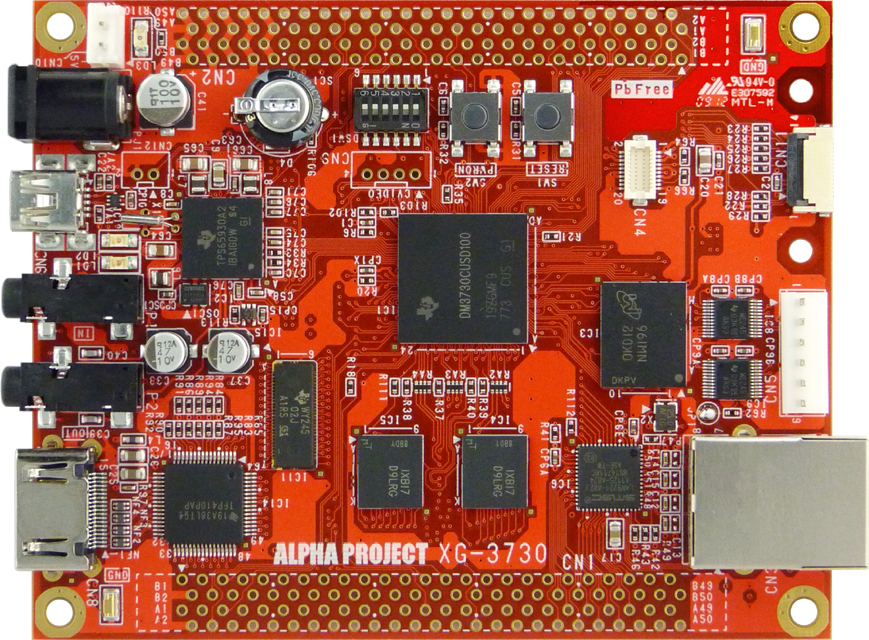

XG-3730

¥36,800(税別)

XG-3730はTI社製高性能DaVinci™デジタルメディアプロセッサ Arm® Cortex®-A8コア「DM3730」を搭載したCPUボードです。

標準OSにLinux/Androidを採用し、最大1GHzのCPUコアとC64x+ DSPコアによりHDビデオ等の映像処理や大容量信号処理に性能を発揮します。

また、内蔵グラフィックスアクセラレータ PowerVRとLCDキットの組み合わせにより、表現力豊かなGUIシステムを構築することができます。

特長

※1LCDキット[LCD-KIT-C01/LCD-KIT-D02]は、Linux開発キットと組み合わせてご利用ください。Android開発キットには対応しておりません。

仕様

CPU DaVinci™ DM3730CUS100 Cortex®-A8 コア
DSP TMS320C64x+ コア
クロック
システムクロック
26MHz 水晶振動子
CPUクロック
最大1GHz
DSPクロック
最大800MHz
EMA バスクロック
166 MHz
DDR クロック
166 MHz
メモリ
NAND FlashROM
512MByte
LPDDR2-SDRAM
256MByte
グラフィックアクセラレータ PowerVR SGX530
シリアルI/F
クロック同期/調歩同期式
4ch
1chはシリアルインタフェースコネクタに接続(TTL レベル)
USB I/F
USB2.0 Host/Function(OTG、HIGH-SPEED対応)
1ch Host、Function は排他使用
USB2.0 Host(HIGH-SPEED対応)
1ch
Ethernet I/F CPU内蔵イーサネットコントローラ
10/100Base-TX
1ポート
DVI I/F※2
RGB888 DVI 出力 最大2048×2048 pixel
1ポート
LCD I/F※1 CPU 内蔵LCD コントローラ(RGB666)
SD/MMC カード I/F
SD/MMC インタフェース
3ch
SDMMC1 は microSD カードコネクタに接続
オーディオ入出力
マイク入力
1ch
ライン出力
1ch
SPI
Slave/Host 選択式
4ch
1chはSPI インタフェースコネクタに接続
WM-RP-0xS接続用
JTAG I/F 14pin MILコネクタ
リアルタイムクロック
電気二重層コンデンサにてバックアップ
外部からのバックアップ可能
タイマ
32bit汎用タイマ
12ch
32bit汎用/ウォッチドッグタイマ
2ch
RTC
  • カレンダ機能 外部32.768KHz(20ppm) 水晶振動子接続 最大日差±2秒
  • 電気二重層コンデンサによるバックアップ
  • 外部バックアップ電源によるバックアップ可能
外部接続
外部拡張※3
100pin コネクタ×2(未実装)
Ethernet I/F
LANコネクタ
USB I/F
USB OTG microABコネクタ
ステレオ入力
ミニジャック
ステレオ出力
ミニジャック
DVI I/F
HDMI(DVI)コネクタ
SD/MMC I/F
microSDカードコネクタ
シリアルI/F
6pinコネクタ
LCD I/F
40pinコネクタ
SPI I/F
20pinコネクタ
JTAGコネクタ
14pinコネクタ
電源コネクタ
  • DCジャック
  • 2pinコネクタ
パラレルI/O 100本(兼用端子を含む)
リセット ソフトウェアリセット可能、リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続)
2個
電源LED
1個
I/O電圧 1.8V
電源 DC 5.0V ±5%
消費電力
  • Typ 約 1.5W(弊社サンプルプログラム動作、外部ストレージ未使用時)
  • Max 約 3.5W
使用環境条件 温度 0℃ 〜 60℃ (結露なし)
基板サイズ 100×80mm (コネクタ、突起物を除く)
付属品 電源ハーネス(2Pin)
  • ※1LCDキット[LCD-KIT-C01/LCD-KIT-D02]は、Linux開発キットと組み合わせてご利用ください。Android開発キットには対応しておりません。
  • ※2DVI出力となります。HDMI機器に接続できません。
  • ※3外部拡張用コネクタとして「拡張コネクタセット2(別売)」を用意しております。

ダウンロード

マニュアル・ドキュメント バージョン 更新日
XG-3730 ハードウェアマニュアル 3.0 2012/05/17

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
XG-3730 回路図 2.0 2012/04/19

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザ登録を行っていない場合  お手数ですが、必ず【ユーザ登録】を行った後、下記メールフォームよりご連絡ください。

ユーザ登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
