RZアルファボードシリーズ
RZ/Five搭載CPUボード

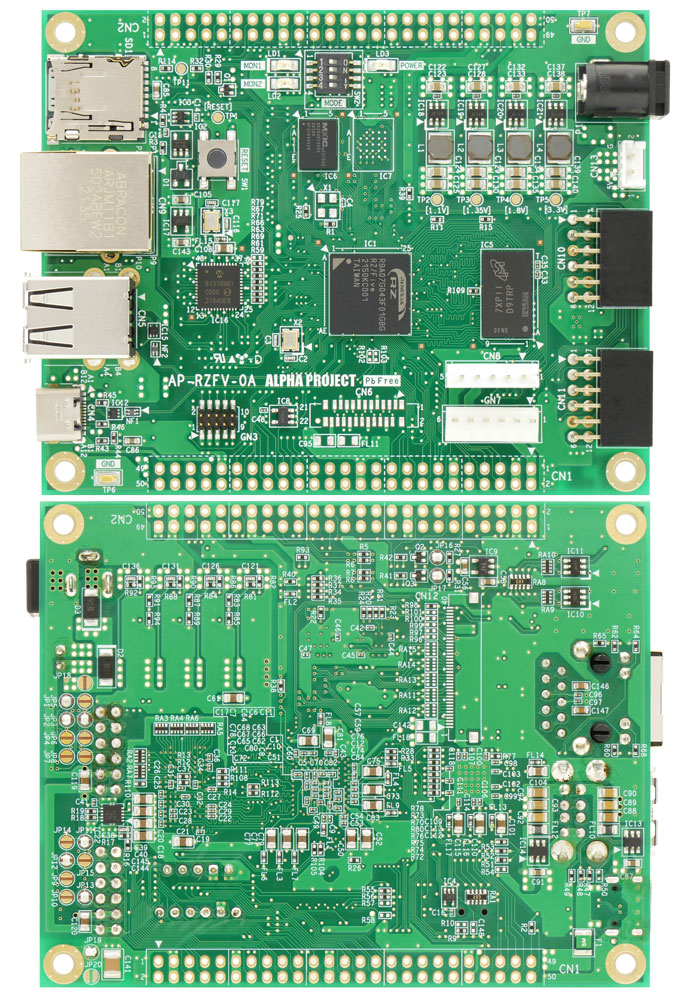

AP-RZFV-0A
¥29,800
（税込 ¥32,780）
-
-
RISC-V
1GHz - RAM
512MB - ROM
64MB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN
- Pmod
AP-RZFV-0Aはルネサス エレクトロニクス社製「RZ/Five」を搭載し、最⼤周波数1GHzで動作する64bit RISC-V CPUに、標準OSにはLinuxを採用しており、産業用途ゲートウェイ制御機器などのIoTエッジデバイス向けアプリケーションに最適です。
⾼速アクセス可能なDDR3Lメモリを搭載し、周辺機能として、GigabitEthernet、USB、microSD、CAN FD、シリアルI/Fなどの汎⽤インターフェースに加え、Pmodコネクタを2ポート搭載しており、市販のPmodモジュールを利⽤することで、さまざまな機能を拡張することができます。
AP-RZFV-0A 製品カタログ
「技術コラム」を公開しています。
特長
- 64bit RISC-V CPUコア（RZ/Five）搭載
最大動作周波数1GHz
- 大容量メモリを搭載
QSPI Flash 64MByte、DDR3L SDRAM 512MByte
- Pmod™インタフェース 2ポート搭載
市販のPmodモジュールを利用することで、さまざまな機能が拡張することができます。
- 豊富なインタフェース
Ethernet、USB、microSD、CAN FD、SPI
- シリアルインタフェースコネクタを装備
周辺拡張アダプタを接続することで、さまざまな機能を拡張することができます。
- CAN通信用コネクタを装備
CANアダプタなどを接続することで、簡単にCANシステムを構築することができます。
- 標準OSとしてLinuxを採用
ルネサス エレクトロニクス社が提供する動作検証済みパッケージ「RZ/Five Verified Linux Package」を採用、CIP（Civil Infrastructure Platform）Linuxカーネルで長期のメンテナンスサポートを実現します。
- 外部拡張が容易
拡張に必要な信号線を引き出してありますので、外部拡張が容易です。
- 回路図を全て公開
回路図は全て公開されていますので、回路動作の確認やデバッグにお役立ていただけます。また、教育や研修用途にも最適です。
| 開発ツール |
京都マイクロコンピュータ |
デバッグ・書き込みツール「PARTNER-Jet2」 PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。 |
Renesas Ready Partner Network
仕様
| CPU | RZ/Five R9A07G043F01GBG（324Pin BGA） RISC-V（Andes AX45MP Single） |
|---|---|
| クロック |
|
| ROM |
|
| RAM |
|
| SDカード I/F |
|
| CAN FD I/F |
|
| Ethernet I/F |
|
| USB I/F |
|
| UART I/F |
|
| Pmod I/F |
|
| GPIO | 入出力最大59本（兼用端子含む） |
| A/D |
|
| リセット | リセットIC、リセットSW搭載 外部拡張コネクタ（未実装）からのリセットも可能 |
| LED | モニタLED 2個（I/Oポートに接続） 電源LED 1個 |
| JTAGコネクタ | CoreSight ハーフピッチ 10pin（5p×2列） |
| 拡張コネクタ※1 | 50pinコネクタ×2 2.54mmピッチ（未実装） |
| 電源※2 | DC5V ±5%（CPUコア：1.1V、I/O：3.3V、1.8V） USB VBUS 給電動作対応 |
| 消費電流 | 最大4W（ボード単体） Typ 約1.5W（300mA@5V）（1000BASE接続、Linux動作時） |
| 動作環境 | -20～60℃（結露なし） |
| 基板寸法 | 100 × 80mm（コネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意 ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-RZFV-0A ハードウェアマニュアル | 4.0 | 2024/12/03 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.12『Pmod™でサクッとプロトタイピング！』 | - | 2023/05/16 |
| vol.14『RISC-VとLinuxではじめるIoT』 | - | 2023/08/22 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RZFV-0A 回路図 | 1.0 | 2023/06/01 |
| 3D CADデータ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RZFV-0A 3D CADモデル | 1.0 | 2024/03/05 |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
