TTLシリアル⇔Ether インタフェースコンバータ

PC-LAN-02

¥12,800 (税別)
RoHS対応

PC-LAN-02は、マイコンのシリアルポートをEthernetポートに変換するアダプタです。

弊社製品のプロトコルコンバータ「EZL-50L」が搭載されておりシリアルインタフェースとネットワークプロトコルをインテリジェントに相互変換します。したがって、既存の機器は非同期シリアル通信をおこなうだけでネットワークを利用することができます。

AlphaBoardシリーズに接続する場合は、CPUボードのシリアルコネクタと接続するだけでご利用いただけます。


  ジャンパにより CTS、RTSの使用/未使用の設定が可能です。
  CPUボードとの接続ケーブルが付属しています。

仮想COMポートソフトウェア「TCP-VSP for ezTCP」(無償)をご用意

特長

仕様

対応ボード
SH4A-Multi: AP-SH4AD-0A
SH-4A: AP-SH4A-0A/ AP-SH4A-1A/ AP-SH4A-2A/ AP-SH4A-3A/ AP-SH4A-4A
SH-4: AP-SH4-1A
SH-3: AP-SH3-1A/ AP-SH3-2A/ AP-SH3D-1A/ AP-SH3D-2A
SH2A-Dual: AP-SH2AD-0A
SH-2A: AP-SH2A-0A/ AP-SH2A-1A/ AP-SH2A-2A/ AP-SH2A-3A/ AP-SH2A-4A/
AP-SH2A-5A/ AP-SH2A-6A
SH-2: AP-SH2F-2A/ AP-SH2F-4A/ AP-SH2F-5A/ AP-SH2F-7A/ AP-SH2F-8A/
AP-SH2F-9A/ AP-SH2F-10A/ AP-SH2F-11A/ AP-SH2F-12A
RX600 AP-RX64M-0A
AP-RX63N-0A/ AP-RX63TL-0A
AP-RX62N-0A/ AP-RX62T-0A/ AP-RX62G-0A
RX100 AP-RX111-0A
RZ AP-RZA-0A
XGシリーズ: XG-1808/ XG-3352/ XG-3358/ XG-3517/ XG-3730
Ethernet 10BASE-T 1ポート
通信レート 1200bps 〜 115.2Kbps
シリアルポート TTLレベル 3.3V / 5V対応 (TxD, RxD, CTS, RTS, GND, VCC) 6pin
基板サイズ 50×65mm (コネクタ、突起物を除く)
電源 DC 3.3V 〜 5.5V TTL側コネクタから給電
付属品 シリアルインタフェースケーブル、短絡ソケット×3(内2 個はボード実装済み)
PCと接続するLANケーブルはお客様でご用意いただく必要があります。

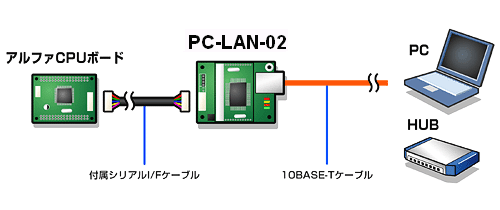

接続例

PC-LAN-02は、複雑なTCP/IPの通信手順をすべて自動的に処理します。
マイコン側からはこれらの複雑な接続手順やプロトコルなどを意識する必要がありませんので、普通にシリアル通信をおこなうだけで、ネットワーク上の他のデバイスと通信することができます。

10BASE-Tケーブルは、接続方法により種類が異なります。接続方法にあわせた10BASE-Tケーブルをご用意下さい。

PC-LAN-02をPCに直接接続する場合 → クロスケーブル
PC-LAN-02をHUBを介して接続する場合 → ストレートケーブル

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用下さい。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
PC-LAN-02 ハードウェアマニュアル 1.0 2010/03/26
CPUボード対応表 7.0 2012/02/17

自社サイト資料

製品ご購入後に公開される情報

サンプルプログラム パスワード バージョン 更新日
PC-LAN-02 サンプルプログラム 1.0 2009/11/10

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザ登録を行っていない場合  お手数ですが、必ず【ユーザ登録】を行った後、下記メールフォームよりご連絡ください。

ユーザ登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
