周辺拡張アダプタ
デジタルRGB ⇒ DVI変換アダプタ
PC-DVI-01
¥7,000
（税込 ¥7,700）
PC-DVI-01は、アルファボードシリーズのLCDインタフェースをDVIに変換するアダプタです。本製品を利用することで、デジタルRGBをDVIに変換し、市販の液晶モニタ等に表示させることができます。
アルファボードシリーズとは、付属のFFCケーブルで接続するだけでご利用いただけます。
特長
- デジタルRGBをDVIに変換
デジタルRGB（RGB666）をDVIに変換し、市販の液晶モニタなどに表示させることができます。
- フルHD（1920×1080）※1に対応
フルHDを含む、最大WUXGA（1920×1200）サイズに対応しております。
- アルファボードとの接続が容易
PC-DVI-01は、付属のFFCケーブルにより、弊社アルファボードと容易に接続することができます。
- 小型基板
基板寸法は、46x44mmと小型です。
※1出力サイズはCPUボードに依存します。
仕様
| 対応ボード | 弊社対応ボードはこちら |
|---|---|
| デジタルRGB I/F | 40pin FFCコネクタ 3.3V CMOS RGB666 |
| DVI I/F | HDMIコネクタ TMDS HDCP非対応 |
| 電源 | DC3.0～3.6V（コネクタより供給） |
| 消費電流 | Typ 200mA（DVI I/F 未接続時） MAX 250mA（DVI I/F 未接続時） |
| 動作環境 | -20～85℃（結露なし） |
| 基板寸法 | 46ｘ44mm（コネクタ、突起物除く） |
| 付属品 | FFCケーブル(40Pin) |
| ※モニタと接続するDVI/HDMIケーブルはお客様にご用意いただく必要があります。 | |

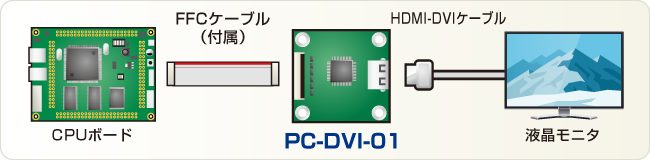

接続例
ダウンロード
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| PC-DVI-01 ハードウェアマニュアル | 2.0 | 2023/10/02 |
| AN193 PC-DVI-01 LCD出力タイミングパラメータについて | 1.1 | 2023/10/02 |
| 3D CADデータ | バージョン | 更新日 |
|---|---|---|
| PC-DVI-01 3D CADモデル | 1.0 | 2024/07/11 |
ご購入
