周辺拡張アダプタ
TTLシリアル⇔RS-422/485 インタフェースコンバータ
PC-RS485-01A
¥4,000
（税込 ¥4,400）
PC-RS485-01Aは、マイコンのシリアルポートをRS-422/485に変換するアダプタです。
アルファボードシリーズとは、付属のシリアルI/Fケーブルを接続するだけでご利用いただけます。
特長
- 3.3V/5V 対応
電源電圧は3.0～5.5Vに対応し、3.3V系と5V系のCPUボードで利用できます。
- RS-422/RS-485に対応
RS-422(全二重)とRS-485(半二重/全二重)にそれぞれ対応しています。
- 最大10Mbpsの高速通信に対応
RS-422で使用する場合、通信速度は最大10Mbpsまで対応します。
- 自動方向制御機能
RS-485(2線式/半二重)で使用する場合、送受信の方向制御を自動的に制御します。
- 小型基板
基板寸法は、44x38mmと小型です。
- 環境への配慮
PC-RS485-01Aは、環境に配慮し、鉛フリー半田を使用しています。(RoHS指令対応)
仕様
| 対応ボード | 弊社対応ボードはこちら |
|---|---|
| 対応I/F | RS-422 / 4線式 全二重 RS-485 / 2線式 半二重 RS-485 / 4線式 全二重 |
| 最大通信速度 |
|
| 外部接続 |
|
| 表示 | 送信LED、受信LED |
| 電源 | DC3V~5.5V |
| 消費電流 | Max 10mA |
| 動作環境 | -10～50℃（結露なし） |
| 基板寸法 | 38x44mm（コネクタ、突起物除く） |
| 付属品 | シリアルI/Fケーブル（6P） |
| ※RS-422/485と接続するケーブルはお客様でご用意いただく必要があります。 | |

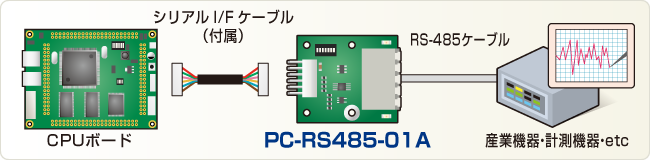

接続例
ダウンロード
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| PC-RS485-01A ハードウェアマニュアル | 2.0 | 2023/10/02 |
| 3D CADデータ | バージョン | 更新日 |
|---|---|---|
| PC-RS485-01A 3D CADモデル | 1.0 | 2024/03/05 |
