SH7144 搭載CPUボード
SuperHファミリ アルファボード
フラッシュマイコン書込ソフト付属H-UDIコネクタ装備PC-RS-04対応PC-USB対応PC-LAN対応PC-HID-01対応PC-SDRW-01対応PC-WiFi-01対応FlashWriterEX対応Visual Monitor Ver.2対応XrossFinder対応XrossFinder Evo対応

AP-SH2F-7A

¥25,000 (税別)
RoHS対応

試作・機器組込み用途に最適な、SH7144を搭載したシンプルなRISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。


  スタートアップ、タイマ割込等のサンプルプログラム付属
  開発ツールとして XrossFinderVisualMonitorFlashWriter EX を利用できます。

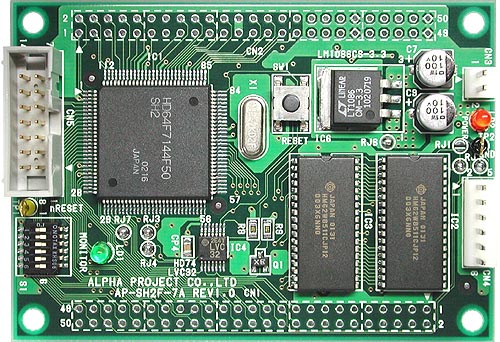

拡大画像

特長

※18bit 幅でご使用の際は 512KB の容量になります。

仕様

CPU SH7144F
クロック 49.152MHz (12.288MHz水晶)
メモリ
内蔵FlashROM  256KByte
内蔵RAM 8KByte
SRAM 1MByte (8bit / 16bit幅)※1
シリアル
非同期/同期 4ch
1chは通信コネクタに接続
パラレル I/O 82本 (兼用端子含む)
タイマ/カウンタ
16bitマルチファンクションタイマ 5ch
16bitコンベアマッチタイマ 2ch
8bitウォッチドッグタイマ
リセット 専用リセットIC、リセットSWを搭載
外部拡張コネクタ(未実装)からのリセットも可能
割込み 割り込みコントローラ内蔵
外部 9本(NMI、IRQ7〜IRQ0)
A/Dコンバータ 8ch (分解能10ビット)
外部接続
外部拡張※1 50pinコネクタ ×2 (2.54mmピッチ)※未実装
シリアルI/F 6pinコネクタ
H-UDI 14pinコネクタ
電源 2pinコネクタ
電源 DC 3.3V / 5V ±5% (CPU コア 3.3V I/O 3.3V)
基板サイズ 85×60mm 4層基板 (コネクタ、突起物を除く)
付属品 電源ハーネス(2Pin)
※1 外部拡張用コネクタとして「拡張コネクタセット2(別売)」をご用意しております。
内蔵フラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です。
