SuperHアルファボードシリーズ
SH7750R搭載CPUボード
AP-SH4-1A
¥35,000
（税込 ¥38,500）
-
-
SH-4
235MHz - RAM
32MB - ROM
4MB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

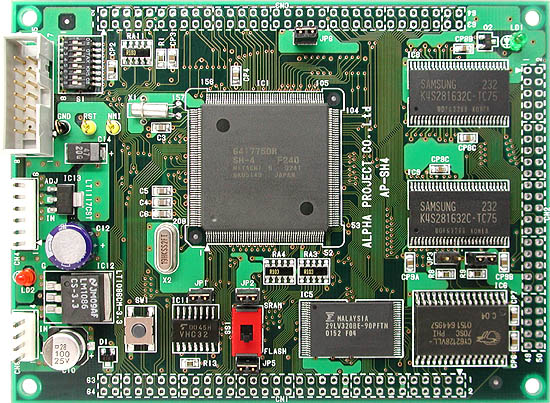

試作・機器組込み用途に最適な、SH7750Rを搭載した高速RISCボードコンピュータです。
外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。
開発ツール XrossFinder、FlashWriter EX 対応
「技術コラム」を公開しています。
特長
- 動作周波数 235.9296MHz (19.6608MHz水晶)
- 浮動小数点コプロセッサ内蔵
- バス幅32ビット
- 高速大容量メモリ搭載 SDRAM 32MByte
- SRAMのバックアップ可能
- 外部拡張コネクタに外部拡張に必要な信号を全て接続（プルアップ済み）
- 外部にRS-232アダプタ(PC-RS-04)を接続すれば、RS-232通信が簡単に可能
- H-UDIコネクタ装備
- 専用ダウンローダ付属
- スタートアップ、タイマ割込等のサンプルプログラム付属
仕様
| CPU | SH7750R |
|---|---|
| クロック | 235.9296MHz (19.6608MHz水晶) |
| メモリ |
|
| 外部メモリチップセレクト | チップセレクト端子7本 PCMCIAインタフェース内蔵 CS0:FlashROM、CS1:SRAM CS3:SDRAM 使用 各メモリはマスク可能 CS0とCS1は入れ替え可能(デバッグ時に使用) |
| メモリバックアップ | バックアップ切替対応 外部にバックアップ電池等を接続することによりSRAMバックアップ可能 |
| I/O |
|
| タイマ/カウンタ |
|
| 割り込み | 割り込みコントローラ内蔵 外部5本(NMI、IRL3～IRL0) |
| DMA |
|
| DRAM | SDRAM、DRAMコントローラ内蔵 |
| RTC | 内蔵クロック、カレンダ機能 32.768kHz水晶接続 |
| リセット | リセットSWを搭載 外部からのリセットも可能(オープンコレクタ) |
| 動作モード | DIP-SWで変更可能 |
| 拡張コネクタ※1 | 64pinコネクタ×2（2.54mmピッチ）※未実装 50pinコネクタ×1（2.54mmピッチ）※未実装 |
| H-UDI | 14pinコネクタ |
| 電源 | DC5V / 3.3V ±5%（CPUコア：1.5V、I/O：3.3V） |
| 消費電力 | MAX 1200mA TYP 600mA（参考値） |
| 動作環境 | 0～70℃（結露なし） |
| 基板寸法 | 120×90mm（コネクタ、突起物除く） |
| 付属品 | 短絡ソケット、電源ハーネス（4pin） |
|
|
オプション
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-SH4-1A ハードウェアマニュアル | 10.0 | 2023/10/02 |
| AN117 3V系CPUと5V系デバイスのインタフェース | 2.1 | 2023/10/02 |
| AN131 AP-SH4-1A(SH7750R CPU BOARD) サンプルプログラム解説 | 2.1 | 2023/10/02 |
| AN132 ルネサスSHC評価版インストールガイド | 5.1 | 2023/10/02 |
| AN143 AP-SH4-1A付属ダウンローダの使い方 | 2.1 | 2023/10/02 |
| 32Mbitフラッシュメモリ変更のお知らせ | 2.1 | 2023/10/02 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.10『SuperHファミリからのマイグレーションガイド』 | - | 2023/02/15 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-SH4-1A 回路図 | 1.1 | 2019/08/30 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-SH4-1A サンプルプログラム | 1.1 | 2021/02/05 |
| 開発環境 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| ダウンローダ | PC2.21/ FW2.01 |
2005/09/09 |
| コンパイラ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| ルネサスSHC評価版（ルネサス エレクトロニクス社Webページ） | - | - | - |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
