DM3730 CPUボード

XG-3730B

¥38,800

(税込 ¥42,680)

RoHS対応
    • A8

      1GHz
    • 内蔵RAM
      64KB
    • 内蔵ROM
      32KB
    • RAM
      256MB
    • ROM
      512MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Linux

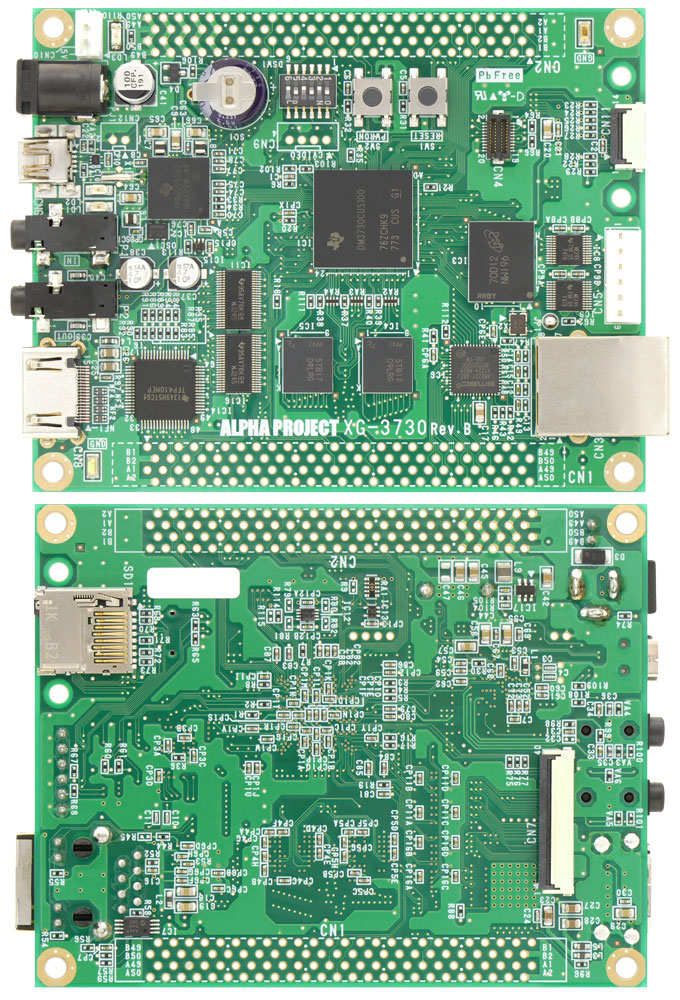

XG-3730BはTexas Instruments社製高性能DaVinci™デジタルメディアプロセッサ Arm® Cortex®-A8コア「DM3730」を搭載したCPUボードです。

標準OSにLinux/Androidを採用し、最大1GHzのCPUコアとC64x+ DSPコアによりHDビデオ等の映像処理や大容量信号処理に性能を発揮します。

また、内蔵グラフィックスアクセラレータ PowerVRとLCDキットの組み合わせにより、表現力豊かなGUIシステムを構築することができます。

拡大表示

特長

仕様

CPU DaVinci™ DM3730 Cortex®-A8 コア
DSP TMS320C64x+ コア
クロック
システムクロック
26MHz 水晶振動子
CPUクロック
最大1GHz
DSPクロック
最大800MHz
EMAバスクロック
166MHz
DDRクロック
166MHz
メモリ
NAND FlashROM
512MByte
LPDDR SDRAM
256MByte
グラフィック
アクセラレータ
PowerVR SGX530
Ethernet I/F CPU内蔵イーサネットコントローラ
10/100Base-TX
1ポート
USB I/F CPU内蔵USBコントローラ
USB2.0 Host/Function(OTG、High-Speed対応)
1ポート
シリアル I/F
クロック同期/調歩同期式
4ch
1chはシリアルインタフェースコネクタに接続(TTLレベル)
DVI I/F※1
DVIポート
1ポート
LCD I/F※2 CPU内蔵LCDコントローラ(RGB666)
SD/MMC カード I/F
SD/MMC インタフェース
3ch
SDMMC1 は microSDカードコネクタに接続
オーディオ入出力
マイク入力
1ch
ライン出力
1ch
SPI I/F
Slave/Host 選択式
4ch
1chはSPI インタフェースコネクタに接続
JTAG I/F 14pin MILコネクタ
リアルタイムクロック
電気二重層コンデンサにてバックアップ
外部からのバックアップ可能
RTC
  • カレンダ機能 外部32.768KHz(20ppm) 水晶振動子接続 最大日差±2秒
  • 電気二重層コンデンサによるバックアップ
  • 外部バックアップ電源によるバックアップ可能
パラレルI/O 100本(兼用端子を含む)
リセット ソフトウェアリセット可能、リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続)
2個
電源LED
1個
拡張コネクタ※3 100pin コネクタ×2(未実装)
電源※4 DC5V ±5%(CPUコア:0.9~1.2V、I/O:1.8V)
消費電力
  • Typ 約1.5W(弊社サンプルプログラム動作、外部ストレージ未使用時)
  • Max 約3.5W
動作環境 0~60℃(結露なし)
基板寸法 100×80mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1DVI出力となります。HDMI機器に接続できません。
  • ※2LCDキットは、Linux開発キットと組み合わせてご利用ください。
  • ※3外部拡張用コネクタとして「XGシリーズ 拡張用コネクタセット2」(別売)をご用意しております。
  • ※4DCジャックからの電源供給用に「ACアダプタ」(別売)をご用意しております。

オプション

ダウンロード

マニュアル・ドキュメント バージョン 更新日
XG-3730B ハードウェアマニュアル 2.0 2023/10/02

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
XG-3730B 回路図 vpn_key 1.0 2022/04/26

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

ご購入

  • ※ArmおよびCortexは、米国および/またはその他の地域におけるArm Limited(またはその子会社)の登録商標です。
  • ※記載されている会社名、製品名は、各社の登録商標または商標です。
  • ※記載の内容は改良のため、予告なく変更する場合がございます。
