SuperHアルファボードシリーズ

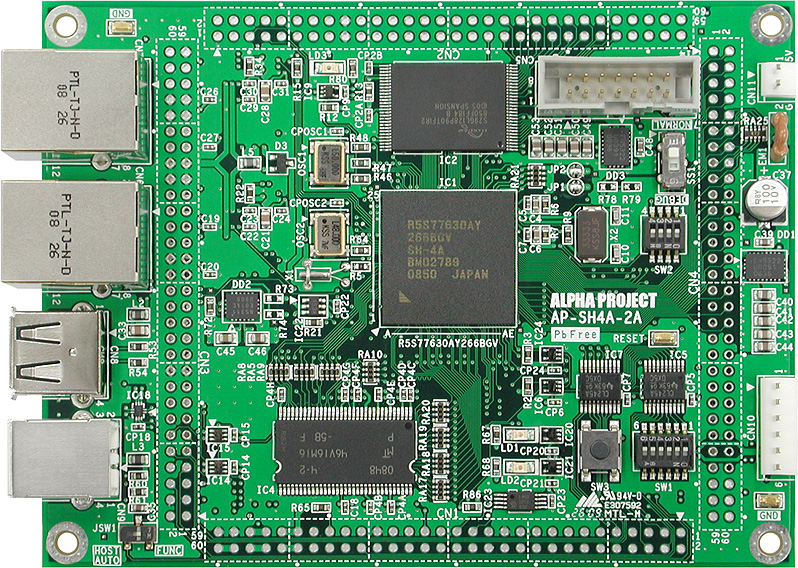

SH7763搭載CPUボード

AP-SH4A-2A

¥35,800

（税込 ¥39,380）販売終了品

【2022年02月04日】　販売終了のご案内

    • SH-4A

      266MHz
    • 内蔵RAM
      16KB
    • RAM
      64MB
    • ROM
      16MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

試作・機器組込み用途に最適な、SH7763（SH-4A）を搭載した高性能RISC CPUボードです。

イーサネットコントローラやPCIコントローラの他に、LCDコントローラ、シリアルサウンドインタフェース、USBホスト/ファンクション等の豊富な周辺機能を搭載しています。

開発ツール XrossFinder、FlashWriter EX 対応

「技術コラム」を公開しています。
拡大画像

特長

仕様

CPU SH7763 R5S7763AY266BGV　(449pin BGA)
クロック
システムクロック
33.333MHz　水晶振動子
CPUクロック
最大266.664MHz
バスクロック
最大66.666MHz
周辺クロック
最大66.666MHz
USBクロック
48MHz　水晶振動子
Ethernetクロック
25MHz　水晶発振器
メモリ
FlashROM
16MByte　16it幅
DDR SDRAM
64MByte　32bit幅
Ethernet I/F CPU内蔵イーサネットコントローラ
10/100BASE-TX
2ポート
USB I/F CPU内蔵USB Host/Functionモジュール
Host（Full/Low-Speed対応）
1ポート
Function（Full-Speed対応）
1ポート
Host、Functionは排他使用
シリアル I/F
クロック同期/調歩同期式
2ch
パラレルI/O※1 111本（兼用端子を含む 106本　入力4本　出力1本）
割り込み 割り込みコントローラ内蔵
外部25本(NMI,IRQ7～0,PINT15～0)
15レベルの符号化した割り込み(IRL7～0)　※IRQ7～0と兼用
その他内部周辺の割り込み
リセット リセットIC、リセットSW搭載
外部拡張コネクタ（未実装）からのリセットも可能
拡張コネクタ※2 60pinコネクタ×4（2.54mmピッチ）※未実装
その他
A/D変換器　分解能10bit
4ch
D/A変換器　分解能 8bit
2ch
I2CバスI/F
2ch
LCDコントローラ
シリアルサウンドI/F
4ch
PCIコントローラ
電源 DC5V ±5% （CPUコア：1.25V、I/O：3.3V）
消費電流 Typ 約420mA（USB未使用、弊社サンプルプログラム動作時）
Max 約1200mA（USB未使用時）
基板寸法 120×90mm（コネクタ、突起物除く）
動作環境 0～60℃（結露なし）
付属品 電源ハーネス（2pin）、ヒートシンク
  • ※1AP-SH4A-2AのI/O端子の中には、拡張コネクタに引き出されておらず、外部で使用することができない端子があります。
  • ※2外部拡張用コネクタとして「拡張コネクタセット6」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

JTAGデバッガ

XrossFinder

デバッグコントロールソフト

XsSight

Flash書込みソフトウェア

FlashWriter EX

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-SH4A-2A ハードウェアマニュアル 3.0 2021/02/05
AN132 ルネサスSHC評価版インストールガイド 5.1 2023/10/02
AN157 AP-SH4A-2A(SH7763 CPU BOARD) サンプルプログラム解説 3.0 2021/02/05
AN178 USB仮想シリアルドライバ インストールガイド 3.1 2023/10/02
技術コラム バージョン 更新日
vol.10『SuperHファミリからのマイグレーションガイド』 - 2023/02/15

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-SH4A-2A 回路図 vpn_key 1.0 2009/09/14
サンプルプログラム パスワード バージョン 更新日
AP-SH4A-2A サンプルプログラム vpn_key 1.2 2021/02/05
開発環境 パスワード バージョン 更新日
uIP 1.0 リファレンスマニュアル vpn_key - -
uIP ドキュメントおよびソースコード一式 vpn_key 1.0 -
コンパイラ パスワード バージョン 更新日
ルネサスSHC評価版（ルネサス エレクトロニクス社Webページ） - - -

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

外部リンク

ご購入

販売終了品

  • ※記載されている会社名、製品名は、各社の登録商標または商標です。
  • ※記載の内容は改良のため、予告なく変更する場合がございます。
