SuperHアルファボードシリーズ

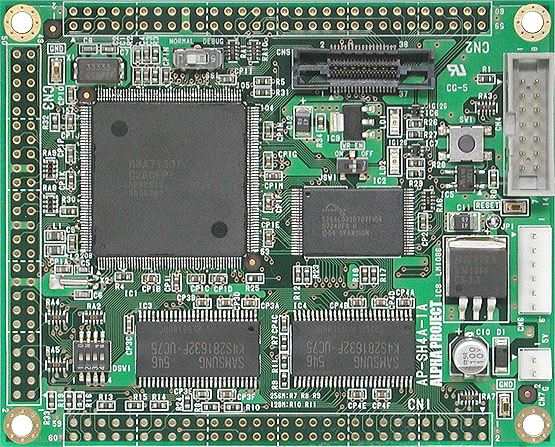

SH7730搭載CPUボード

AP-SH4A-1A

¥29,000

（税込 ¥31,900）販売終了品

【2022年06月30日】　「SuperH CPUボード」一部製品の生産終了と最終取り纏めのお知らせ

- SH-4A
  266MHz
- 内蔵RAM
  16KB
- RAM
  32MB
- ROM
  4MB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

試作・機器組込み用途に最適な、SH7730（SH-4A）を搭載した高速RISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

開発ツール XrossFinder、FlashWriter EX 対応

特長

動作周波数 266MHz（33.333MHz水晶振動子使用）
浮動小数点コプロセッサ内蔵
大容量キャッシュメモリ　命令：32KB　データ：32KByte
高速大容量メモリ搭載　SDRAM　32MByte
外部拡張コネクタに外部拡張に必要な信号を全て接続
外部にRS-232アダプタ（PC-RS-04）を接続すれば、RS-232通信が簡単に可能
H-UDIコネクタ装備
スタートアップ、タイマ割込等のサンプルプログラム付属

仕様

CPU	R8A77301C266FPV（LQFP208pin）
クロック	266MHz（33.333MHz水晶振動子使用）
動作性能	CPU　479MIPS FPU　1.9GFLOPS
コプロセッサ	単精度、倍精度サポート浮動小数点プロセッサ内蔵
メモリ	FlashROM 4MByte（16bit幅） SDRAM 32MByte（32bit幅）内蔵メモリ 16KByte 命令キャッシュ 32KByte オペランドキャッシュ 32KByte
外部メモリチップセレクト	チップセレクト　6本（CS0、CS2～CS4、CS5A/CS5B、CS6A/CS6B） PCMCIAインタフェースサポート CS0：FlashROM　CS3：SDRAMに接続
インタフェース	I2Cバスインタフェース 2ch シリアルインタフェース 6ch IrDAインタフェース 2ch SIMカードインタフェース 1ch
IOポート	17組のポート（計107本）兼用端子
A/Dコンバータ	分解能：10bit　4ch
D/Aコンバータ	分解能：10bit　2ch
タイマ/カウンタ	32bitタイマ 3ch 32bitコンペアマッチタイマ 5ch ウォッチドッグタイマ
割り込み	割り込みコントローラ内蔵外部21本(NMI、IRQ7～IRQ0、PINTA7～PINTA0、PINTB3～PINTB0)
DMA	DMAコントローラ内蔵　6ch
RTC	内蔵クロック、カレンダ機能　32.768kHz水晶振動子接続
リセット	専用リセットIC、リセットSWを搭載外部拡張コネクタ（未実装）からのリセットも可能
動作モード	DIP-SWで変更可能
拡張コネクタ※1	60pinコネクタ×2（2.54mmピッチ）※未実装 50pinコネクタ ×1（2.54mmピッチ）※未実装
電源	DC5V ±5%（CPUコア：1.2V、I/O：3.3V）
消費電力	約500mA（MAX）
動作環境	0～70℃（結露なし）
基板寸法	100×80mm（コネクタ、突起物除く）
付属品	電源ハーネス（2pin）
※1外部拡張用コネクタとして「拡張コネクタセット8」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

JTAGデバッガ

XrossFinder

デバッグコントロールソフト

XsSight

Flash書込みソフトウェア

FlashWriter EX

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
AP-SH4A-1A ハードウェアマニュアル	3.0	2021/02/05
AN132 ルネサスSHC評価版インストールガイド	5.1	2023/10/02
AN146 AP-SH4A-1A(SH7730CPU BOARD) サンプルプログラム解説	2.0	2021/02/05

製品ご購入後に公開される情報

回路図	パスワード	バージョン	更新日
AP-SH4A-1A 回路図	vpn_key	2.0	2008/04/09

サンプルプログラム	パスワード	バージョン	更新日
AP-SH4A-1A サンプルプログラム	vpn_key	1.3	2021/02/05

コンパイラ	パスワード	バージョン	更新日
ルネサスSHC評価版（ルネサスエレクトロニクス社Webページ）	-	-	-

パスワードが必要なデータについて

1

購入製品の添付紙面よりパスワードをご確認ください。
2

公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
3

圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

ご購入

販売終了品

※記載されている会社名、製品名は、各社の登録商標または商標です。
※記載の内容は改良のため、予告なく変更する場合がございます。
