SuperHアルファボードシリーズ
SH7137搭載CPUボード
AP-SH2F-12A
¥17,000
（税込 ¥18,700）
-
-
SH-2
80MHz - 内蔵RAM
16KB - 内蔵ROM
256KB - RAM
128KB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

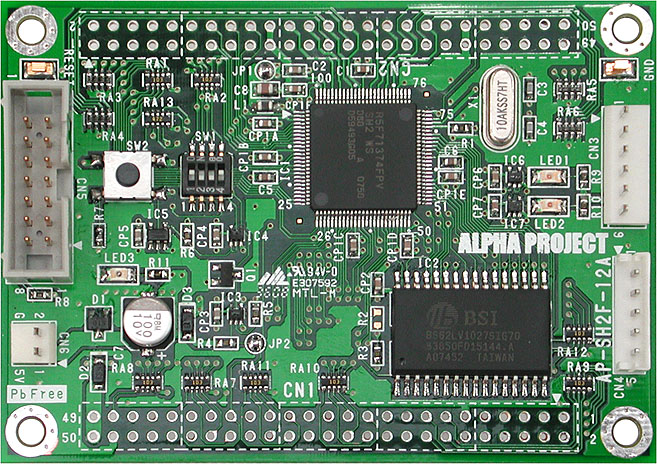

試作・機器組込み用途に最適な、SH7137（SH-2）を搭載したシンプルなRISCボードコンピュータです。
外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。
開発ツール XrossFinder、FlashWriter EX 対応
「技術コラム」を公開しています。
特長
- 動作周波数 80.0MHz（10.0MHz水晶使用）
- 内蔵FlashROM 256KByte
- 内蔵RAM 16KByte
- 外部SRAM 128KByte
- シリアルインタフェースコネクタを装備、各種インタフェースコンバータを接続すれば、簡単にPCとの通信が可能
- CANインタフェース装備、CANトランシーバアダプタを接続すれば、簡単にCAN機器との通信が可能
- 外部拡張コネクタに外部拡張に必要な信号を全て接続
- 5V / 3.3V両対応
- H-UDIコネクタ装備
- 回路図を提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
- SH7137用フラッシュマイコン書込みソフト付属（FlashWriter EX for SH7137F）
- サンプルプログラム付属
スタートアップ、タイマ、CAN通信
仕様
| CPU | SH7137 |
|---|---|
| クロック | 80.0MHz（10.0MHz水晶） |
| メモリ |
|
| シリアル I/F |
|
| CAN I/F |
|
| パラレルI/O | 73本（兼用ポート含む）入出力57本 入力16本 |
| タイマ／カウンタ |
|
| 割り込み | 割り込みコントローラ内蔵 外部5本（NMI、IRQ3～IRQ0） |
| A/Dコンバータ | 16ch（分解能12bit） |
| リセット | リセットIC、リセットSW搭載 外部拡張コネクタ（未実装）からのリセットも可能 |
| 拡張コネクタ※1 | 50pinコネクタ×2（2.54mmピッチ）※未実装 |
| H-UDI | 14pinコネクタ |
| 電源 | DC5V ±5％（CPUコア、I/O：5V） DC3.3V ±5％（CPUコア、I/O：3.3V） 3.3V使用時はA/Dコンバータ機能使用不可。（AVCCに3.3V供給時）ポートFは入力専用ポートとなります。 |
| 消費電流 | Typ約90mA（弊社サンプルプログラム動作時） Max約200mA |
| 動作環境 | 0～60℃（結露なし） |
| 基板寸法 | 85×60mm（コネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-SH2F-12A ハードウェアマニュアル | 3.0 | 2023/10/02 |
| AN132 ルネサスSHC評価版インストールガイド | 5.1 | 2023/10/02 |
| AN141 ボード付属FlashWriter EXを使った内蔵FlashROMへの書き込み方法 | 2.1 | 2023/10/02 |
| AN154 AP-SH2F-12A(SH7137CPU BOARD) サンプルプログラム解説 | 3.1 | 2023/10/02 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.10『SuperHファミリからのマイグレーションガイド』 | - | 2023/02/15 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-SH2F-12A 回路図 | 1.0 | 2009/01/15 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-SH2F-12A サンプルプログラム | 1.2 | 2021/02/05 |
| 開発環境 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| FlashWriter EX for SH7137F | 3.04 | 2013/07/12 |
| コンパイラ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| ルネサスSHC評価版（ルネサス エレクトロニクス社Webページ） | - | - | - |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
