SuperHアルファボードシリーズ

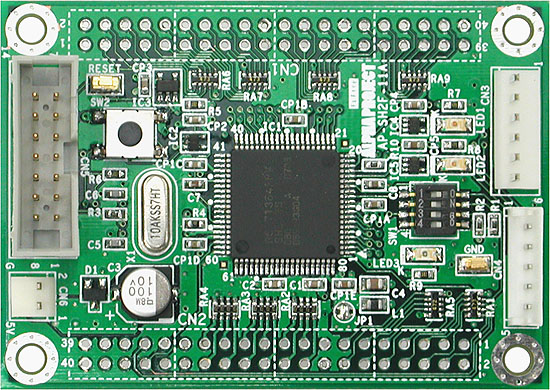

SH7136搭載CPUボード
AP-SH2F-11A
¥9,800
（税込 ¥10,780）
-
-
SH-2
80MHz - 内蔵RAM
16KB - 内蔵ROM
256KB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN
試作・機器組込み用途に最適な、SH7136（SH-2）を搭載したシンプルなRISCボードコンピュータです。
外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。
開発ツール XrossFinder、FlashWriter EX 対応
「技術コラム」を公開しています。
特長
- 動作周波数 80.0MHz（10.0MHz水晶使用）
- 内蔵FlashROM 256KB
- 内蔵RAM 16KByte
- シリアルインタフェースコネクタを装備、各種インタフェースコンバータを接続すれば、簡単にPCとの通信が可能
- CANインタフェース装備、CANトランシーバアダプタを接続すれば、簡単にCAN機器との通信が可能
- 外部拡張コネクタに外部拡張に必要な信号を全て接続
- 5V / 3.3V両対応
- H-UDIコネクタ装備
- 回路図を提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
- SH7136用フラッシュマイコン書込みソフト付属（FlashWriter EX for SH7136F）
- サンプルプログラム付属
スタートアップ、タイマ、CAN通信
仕様
| CPU | SH7136 |
|---|---|
| クロック | 80.0MHz（10.0MHz水晶） |
| メモリ |
|
| シリアル I/F |
|
| CAN I/F |
|
| パラレルI/O | 56本（兼用ポート含む） 入出力44本 入力12本 |
| タイマ／カウンタ |
|
| リセット | リセットIC、リセットSW搭載 外部拡張コネクタ（未実装）からのリセットも可能 |
| 割り込み | 割り込みコントローラ内蔵 外部5本（NMI、IRQ3～IRQ0） |
| A/Dコンバータ | 12ch（分解能12bit) |
| 拡張コネクタ※1 | 40pinコネクタ×2（2.54mmピッチ）※未実装 |
| H-UDI | 14pinコネクタ |
| 電源 | DC5V ±5％（CPUコア、I/O：5V） DC3.3V ±5％（CPUコア、I/O：3.3V） 3.3V使用時はA/Dコンバータ機能使用不可。（AVCCに3.3V供給時）ポートFは入力専用ポートとなります。 |
| 消費電流 | Typ 約70mA（弊社サンプルプログラム動作時） Max 約150mA |
| 動作環境 | 0～60℃（結露なし） |
| 基板寸法 | 70×50mm（コネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-SH2F-11A ハードウェアマニュアル | 4.0 | 2023/10/02 |
| AN132 ルネサスSHC評価版インストールガイド | 5.1 | 2023/10/02 |
| AN141 ボード付属FlashWriter EXを使った内蔵FlashROMへの書き込み方法 | 2.1 | 2023/10/02 |
| AN153 AP-SH2F-11A(SH7136CPU BOARD) サンプルプログラム解説 | 3.1 | 2023/10/02 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.10『SuperHファミリからのマイグレーションガイド』 | - | 2023/02/15 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-SH2F-11A 回路図 | 2.0 | 2013/07/12 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-SH2F-11A サンプルプログラム | 1.2 | 2021/02/05 |
| 開発環境 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| FlashWriter EX for SH7136F | 3.04 | 2013/07/12 |
| コンパイラ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| ルネサスSHC評価版（ルネサス エレクトロニクス社Webページ） | - | - | - |
