SuperHアルファボードシリーズ

SH7205搭載CPUボード

AP-SH2AD-0A

¥29,000

（税込 ¥31,900）販売終了品

【2022年06月30日】　「SuperH CPUボード」一部製品の生産終了と最終取り纏めのお知らせ

- SH-2Ax2
  200MHz
- 内蔵RAM
  96KB
- RAM
  32MB
- ROM
  16MB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

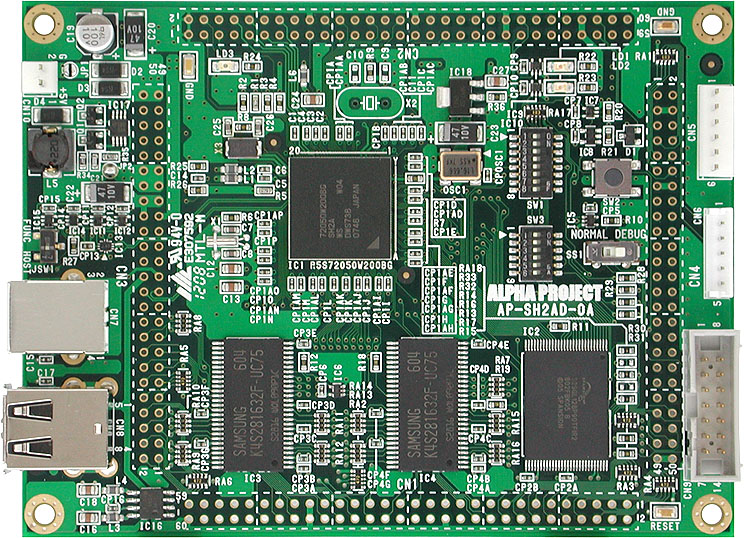

SuperH初となるデュアルコアCPU、SH2A-DUAL（SH7205）を搭載した、試作・機器組込み用途に最適な高速・高性能RISC CPUボードです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

開発ツール XrossFinder、FlashWriter EX 対応

特長

動作周波数最大200MHz（16.666MHz水晶発振器）
バス幅32bit
大容量メモリ搭載
FlashROM：16MByte、RAM：16/32/64KByte、SDRAM：32MByte
USB Host/Function機能装備（Host×2、Function×1）
シリアルインタフェースコネクタを装備、各種インタフェースコンバータを接続すれば、簡単にPCとの通信が可能
CANインタフェース装備、CANトランシーバアダプタを接続すれば、簡単にCAN機器との通信が可能
外部拡張コネクタに外部拡張に必要な信号を全て接続
H-UDIコネクタ装備
回路図を提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
サンプルプログラム付属
スタートアップ、タイマ、CAN通信、USBホスト（デバイスドライバ、データ転送）、USBファンクション（デバイスドライバ、USBシリアルドライバ）

仕様

CPU	SH7205　R5S72050W200BG（272pin BGA）
クロック	システムクロック 16.6666MHz水晶発振器 CPUクロック最大200MHz バスクロック最大66.666MHz 周辺クロック最大33.333MHz RTCクロック 32.768kHz水晶振動子 USBクロック 48.000MHz水晶発振器
メモリ	FlashROM 16MByte（16bit幅）内蔵RAM CPU0：64KByte、CPU1：32KByte SDRAM 32MByte（32bit幅）
シリアル I/F	FIFO付クロック同期／調歩同期式 6ch（1chは通信コネクタに接続）
USB I/F	CPU内蔵USB2.0 Host/Functionモジュール Host（High/Full/Low-Speed対応） 2ポート Function（High/Full-Speed対応） 1ポート Host 2ポートのうち1ポートはFunctionとの排他使用
CAN I/F	コントローラエリアネットワーク 2ch 1chはCAN I/Fコネクタに接続
パラレルI/O	107本（兼用端子を含む　入出力：96本、入力：11本）
タイマ	16bitタイマユニット 5ch 16bitコンペアマッチタイマ 4ch ウォッチドッグタイマ 1ch×2コア
割り込み	割り込みコントローラ内蔵外部 17本（NMI，IRQ7～IRQ0、PINT7～PINT0）
A/Dコンバータ	分解能10bit　8ch
D/Aコンバータ	分解能8bit　2ch
RTC	時計／カレンダ機能
リセット	リセットIC、リセットSW搭載外部拡張コネクタ（未実装）からのリセットも可能
拡張コネクタ※1	60pinコネクタ×2 (2.54mmピッチ)※未実装 50pinコネクタ×2 (2.54mmピッチ)※未実装
電源	DC5V / 3.3V ±5%（CPUコア：1.2V、I/O：3.3V）
消費電流	Max　約800mA（USB未使用時） Typ　約150mA（USB未使用、弊社サンプルプログラム動作時）
動作環境	0～60℃（結露なし）
基板寸法	120×90mm（コネクタ、突起物除く）
付属品	電源ハーネス（2pin）
※1外部拡張用コネクタとして「拡張コネクタセット9」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

CANトランシーバアダプタ

PC-CAN-02

CANトランシーバアダプタ

PC-CAN-03

JTAGデバッガ

XrossFinder

デバッグコントロールソフト

XsSight

Flash書込みソフトウェア

FlashWriter EX

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
AP-SH2AD-0A ハードウェアマニュアル	4.0	2021/02/05
AN132 ルネサスSHC評価版インストールガイド	5.1	2023/10/02
AN152 AP-SH2AD-0A(SH7205 CPU BOARD) サンプルプログラム解説	6.0	2021/02/05
AN178 USB仮想シリアルドライバインストールガイド	3.1	2023/10/02

製品ご購入後に公開される情報

回路図	パスワード	バージョン	更新日
AP-SH2AD-0A 回路図	vpn_key	1.0	2008/05/01

サンプルプログラム	パスワード	バージョン	更新日
AP-SH2AD-0A サンプルプログラム	vpn_key	1.3	2013/06/27

コンパイラ	パスワード	バージョン	更新日
ルネサスSHC評価版（ルネサスエレクトロニクス社Webページ）	-	-	-
