SuperHアルファボードシリーズ

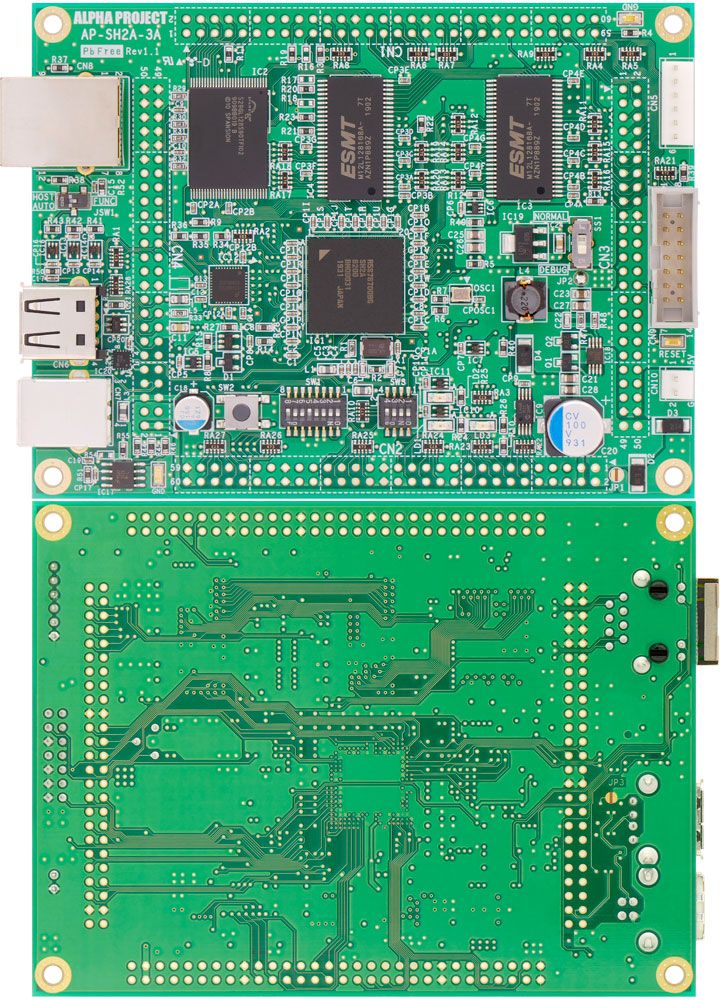

SH7670搭載CPUボード

AP-SH2A-3A

¥29,000

（税込 ¥31,900）販売終了品

【2022年06月30日】　「SuperH CPUボード」一部製品の生産終了と最終取り纏めのお知らせ

- SH-2A
  200MHz
- 内蔵RAM
  32KB
- RAM
  32MB
- ROM
  16MB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

試作・機器組込み用途に最適な、SH7670（SH-2A）を搭載した高性能RISC CPUボードです。外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

開発ツール XrossFinder、FlashWriter EX 対応

特長

動作周波数最大200MHz（25MHz水晶発振器）
バス幅32bit
大容量メモリ搭載　FlashROM：16MByte、SDRAM：32MByte
10/100BASE-TX　Ethernetポート搭載
USBホスト/ファンクション機能装備
シリアルインタフェースコネクタを装備、各種インタフェースコンバータを接続すれば、簡単にPCとの通信が可能
外部拡張コネクタに外部拡張に必要な信号を全て接続（プルアップ済み）
H-UDIコネクタ装備
回路図を提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
サンプルプログラム付属
スタートアップ、タイマ、Ethernet（デバイスドライバ、TCP/IP）、USB Host（デバイスドライバ、データ転送）、USB Function（デバイスドライバ、USBシリアルドライバ）

ソリューション
ミドルウェア	株式会社東光高岳	組込みコントローラ用USBホストドライバ「MatrixQuestUSB」 MatrixQuestUSBシリーズはUSBホスト用、ファンクション用、マスストレージ専用など豊富なラインナップをそろえた組込み向けUSBプロトコルスタックです。

仕様

CPU	SH7670
クロック	システムクロック 25MHz水晶発振器 CPUクロック最大200.00MHz バスクロック最大100.00MHz 周辺クロック最大50MHz USBクロック 48.000MHz水晶振動子
メモリ	内蔵RAM 32KByte FlashROM 16MByte　16bit幅 SDRAM 32MByte　32bit幅
Ethernet I/F	CPU内蔵イーサネットコントローラ 10/100BASE-T 1ポート
USB I/F	CPU内蔵USB2.0 Host/Functionモジュール Host（High-Speed対応） 1ポート USB標準Aコネクタに接続 Function（High-Speed対応） 1ポート USB標準Bコネクタに接続 Host、Functionは排他使用
シリアル I/F	FIFO付クロック同期／調歩同期式 3ch
パラレルI/O	94本（兼用端子を含む　入出力：86本、入力：8本）
割り込み	割り込みコントローラ内蔵外部9本（NMI、IRQ7～IRQ0）
タイマ/カウンタ	16bitコンペアマッチタイマ 2ch ウォッチドッグタイマ 1ch
リセット	リセットIC、リセットSW搭載外部拡張コネクタ（未実装）からのリセットも可能
拡張コネクタ※1	60pinコネクタ×2 (2.54mmピッチ)※未実装 50pinコネクタ×2 (2.54mmピッチ)※未実装
電源	DC5V / 3.3V ±5%（CPUコア：1.2V、I/O：3.3V）
消費電流	Typ 約200mA (USB、Ethernet未使用、弊社サンプルプログラム動作時) Max 約750mA (USB、Ethernet未使用時）
動作環境	0～60℃（結露なし）
基板寸法	120×90mm（コネクタ、突起物除く）
付属品	電源ハーネス（2pin）
※1外部拡張用コネクタとして「拡張コネクタセット9」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

JTAGデバッガ

XrossFinder

デバッグコントロールソフト

XsSight

Flash書込みソフトウェア

FlashWriter EX

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
AP-SH2A-3A ハードウェアマニュアル	5.0	2021/02/05
AN132 ルネサスSHC評価版インストールガイド	5.1	2023/10/02
AN155 AP-SH2A-3A(SH7670 CPU BOARD) サンプルプログラム解説	4.0	2021/02/05
AN178 USB仮想シリアルドライバインストールガイド	3.1	2023/10/02
ER103 「AP-SH2A-3A サンプルプログラムバージョン1.1以前」の正誤表	2.0	2021/02/05

製品ご購入後に公開される情報

回路図	パスワード	バージョン	更新日
AP-SH2A-3A 回路図	vpn_key	2.0	2020/11/26

サンプルプログラム	パスワード	バージョン	更新日
AP-SH2A-3A サンプルプログラム	vpn_key	1.4	2019/03/14

開発環境	パスワード	バージョン	更新日
uIP 1.0 リファレンスマニュアル	vpn_key	-	-
uIP ドキュメントおよびソースコード一式	vpn_key	1.0	-

コンパイラ	パスワード	バージョン	更新日
ルネサスSHC評価版（ルネサスエレクトロニクス社Webページ）	-	-	-

パスワードが必要なデータについて

1

購入製品の添付紙面よりパスワードをご確認ください。
2

公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
3

圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
