RXアルファボードシリーズ
RX72M搭載CPUボード
AP-RX72M-0A
¥23,800
（税込 ¥26,180）
-
-
RXv3
240MHz - 内蔵RAM
1MB - 内蔵ROM
4MB - RAM
16MB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

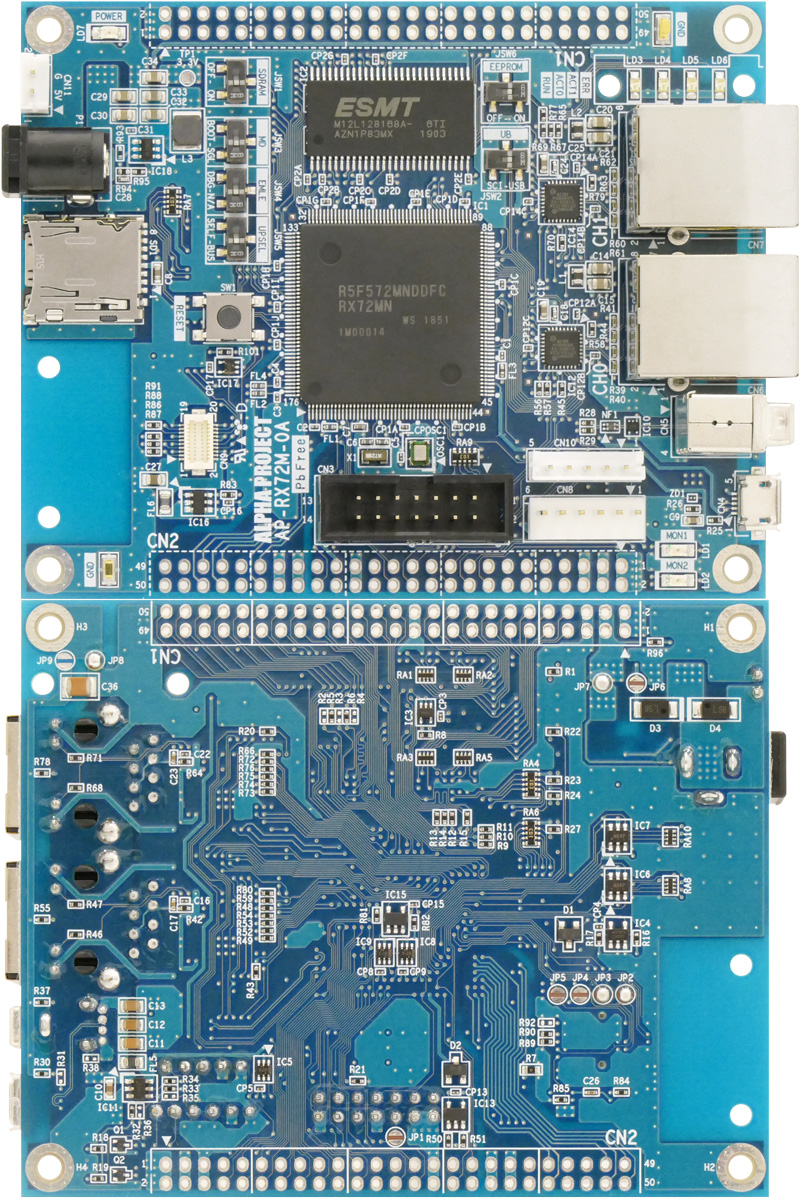

AP-RX72M-0Aは、RXファミリで初となるEtherCAT®スレーブコントローラを内蔵するRX72Mを搭載したCPUボードです。
RX72Mは、最大240MHzで動作するRXv3コアと倍精度FPUによりハイパフォーマンスを実現します。主要な産業イーサネットに対応し、USB、CAN、SDカードなどの汎用インタフェースも備えておりますので、さまざまな用途にご利用いただけます。
wolfSSL組み込みSSLライブラリ（評価版）を組み込んだ
サンプルプログラムを公開
組み込みシステムなどのリソースが限られているシステム向けに開発された軽量SSL/TLSライブラリです。
「技術コラム」を公開しています。
特長
-
- RX700 RXv3コア採用「RX72M」搭載
- RX72M 動作周波数 240MHz
- 産業イーサネット通信用「EtherCATスレーブコントローラ」を内蔵
- RX初、倍精度FPU（浮動小数点演算ユニット）を内蔵
- 最大120MHzの読み出し動作が可能な高速フラッシュメモリを内蔵
- モータ制御の高速化に役立つ三角関数演算機を内蔵
-
- 大容量メモリ搭載
- 内蔵FlashROM 4MByte
- 内蔵SRAM 1MByte
- SDRAM 16MByte
-
- 豊富なインタフェース搭載
- Ethernet×2(EtherCAT対応)、USB、microSD、CAN、シリアル(UART) I/Fほか
-
-
無線インタフェース搭載
-
- 外部拡張が容易
- 外部接続用コネクタへ必要な信号線を引き出してあります。
-
- 回路図・サンプルプログラムを提供
- 開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
| SSL/TLS ライブラリ |
wolfSSL Inc. |
wolfSSL組み込みSSLライブラリ wolfSSL組み込みSSLライブラリは、オープンソースと商用のデュアルライセンスで提供される軽量なSSL／TLSライブラリです。業界標準のTLS、DTLSに対応し、コンパクトなフットプリントと最新の暗号化アルゴリズムにより、組込み機器に強固なネットワークセキュリティ機能を提供します。 |
| 組込みOS + ミドルウェア |
イー・フォース |
μITRON4.0仕様 RTOS「μC3/Standard」 μITRON4.0のスタンダードプロファイルに準拠し、32/64ビットプロセッサが搭載された組込みシステム向けのRTOSです。 組込みシステム向けのTCP/IPスタック「μNet3」 μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。 |
| ミドルウェア |
JSLテクノロジー |
産業ネットワーク向けソフトウェアソリューション 産業ネットワークのソフトウェア開発に必要な基本コンポーネントが用意されているため、産業ネットワーク機器の開発を『より早く、簡単』に実現できます。
|
| ミドルウェア |
株式会社 |
CAN in Automation(CiA)が定めるCANopen規格のMaster/Slaveデバイス通信機能を提供するソフトウェアライブラリです。 |
Renesas Ready Partner Network
仕様
| CPU | RX72M R5F572MNDDFC (LQFP 176Pin) |
|---|---|
| クロック |
|
| ROM |
|
| RAM |
|
| Ethernet | CPU内蔵Ethernetコントローラ
|
| EtherCAT | CPU内蔵EtherCATスレーブコントローラ Ethernetコネクタ2ポートをEtherCATとして使用可能 |
| USB I/F | CPU内蔵USB2.0
Host/Functionモジュール
|
| 無線モジュールI/F | 無線LAN |
| SDカード I/F |
|
| シリアル I/F |
|
| CAN I/F |
|
| A/D変換器 |
|
| D/A変換器 |
|
| 割り込み | 割り込みコントローラ内蔵
|
| I/Oポート | 137本(兼用端子を含む 入出力136本 入力1本) |
| リセット | リセットIC、リセットSW搭載 外部拡張コネクタ（未実装）からのリセットも可能 |
| LED |
|
| オンチップエミュレータI/F | 14Pin(7p×2列) |
| 拡張コネクタ※1 | 50pinコネクタ×2 未実装 2.54mmピッチ |
| 電源※2 | DC5V / 3.3V ±5%（CPUコア、I/O：3.3V） |
| 消費電流 | Typ 約70mA（弊社サンプルプログラム動作、USB未使用時） Max 約300mA (USB未使用時） |
| 動作環境 | -20～60℃（結露なし） |
| 基板寸法 | 100×80mmコネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-RX72M-0A ハードウェアマニュアル | 6.0 | 2023/10/02 |
| ER1103 AP-RX72M-0A シルクの誤表記について | 2.1 | 2023/10/02 |
| AN178 USB仮想シリアルドライバ インストールガイド | 3.1 | 2023/10/02 |
| AN1526 RX開発環境の使用方法(CS+、Renesas Flash Programmer) | 5.1 | 2023/10/02 |
| AN1563 AP-RX72M-0A(RX72M CPU BOARD) サンプルプログラム解説 | 3.1 | 2023/10/02 |
| AN1565 AP-RX72M-0A(RX72M CPU BOARD) EtherCAT サンプルプログラム解説 | 2.2 | 2023/10/02 |
| AN1567 AP-RX72M-0A(RX72M CPU BOARD) wolfSSL サンプルプログラム解説 | 2.1 | 2023/10/02 |
| AN1568 AP-RX72M-0A 産業ネットワーク向けサンプルプログラムの対応について | 2.1 | 2023/10/02 |
| スマート・コンフィグレータ Board Description File(bdf)の使用方法について（外部リンク） | 1.0 | 2018/10/22 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.4『ドライバソフト開発を軽減！RXマイコンFIT活用ガイド』 | - | 2022/05/20 |
| vol.9『CoreMark®でマイコンの性能を比較！』 | - | 2023/01/20 |
| vol.10『SuperHファミリからのマイグレーションガイド』 | - | 2023/02/15 |
| vol.11『つながる！産業用イーサネット対応マイコン』 | - | 2023/04/06 |
| vol.13『今日からできる！組込み機器のセキュリティ対策』 | - | 2023/07/20 |
| vol.20『いまさら聞けない通信の話 ～CAN編～』 | - | 2024/07/17 |
| vol.21『いまさら聞けない通信の話 ～I2C編～』 | - | 2024/08/28 |
| vol.22『いまさら聞けない通信の話 ～SPI編～』 | - | 2024/09/24 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RX72M-0A 回路図 | 1.2 | 2021/07/01 |
| 3D CADデータ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RX72M-0A 3D CADモデル | 1.0 | 2024/03/05 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RX72M-0A サンプルプログラム | 2.2 | 2022/05/13 | |
| AP-RX72M-0A サンプルプログラム(EtherCAT) | 1.3 | 2021/07/05 | |
| AP-RX72M-0A サンプルプログラム(wolfSSL) | 1.1 | 2021/07/05 | |
| AP-RX72M-0A サンプルプログラム(WM-RP-10) | 1.2 | 2021/07/05 |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
ご購入
