RAアルファボードシリーズ
RA8T1搭載CPUボード
AP-RA8T-0A
¥14,800
（税込 ¥16,280）
-
-
M85
400MHz - 内蔵RAM
1MB - 内蔵ROM
2MB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN
- Pmod

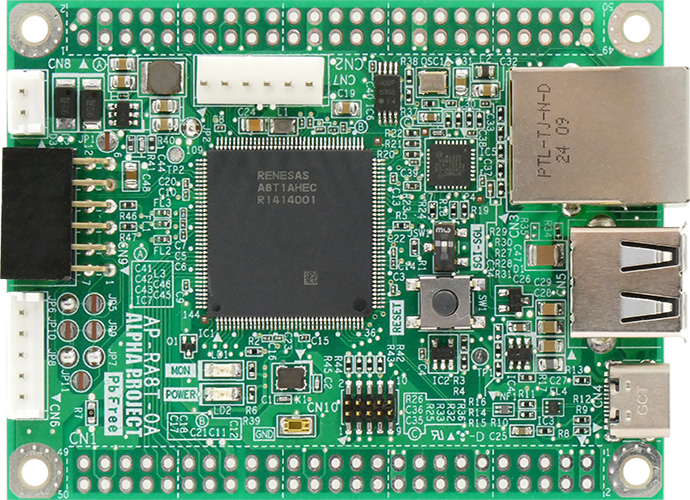

AP-RA8T-0Aは、ルネサス エレクトロニクス社製「RA8T1」を搭載したCPUボードです。
最大周波数400MHzで動作するHelium™テクノロジーをサポートした32bit Arm® Cortex®-M85により、低コストかつ低消費電力のAIソリューションを実現できます。RTOSを利用することで、リアルタイム処理が必要な産業用途向けIoTエッジデバイスアプリケーションに最適です。
周辺機能として、Ethernet、USB、CAN FD、シリアルI/Fなどの汎用インターフェースに加え、Pmod™コネクタを搭載しており、容易に機能拡張することができます。
「技術コラム」を公開しています。
特長
- Arm® Cortex®-M85コア「RA8T1」を搭載
Arm Helium™テクノロジーでAI機能を強化
- 動作周波数 最大400MHz(水晶振動子)
- 大容量内蔵メモリ FlashROM 2MByte、RAM 1MByte
- USB Host (Full-Speed) 1ch、USB Function(Full-Speed) 1ch
- 周辺拡張アダプタで機能追加
シリアルインタフェースコネクタに周辺拡張アダプタを接続することで、RS-232、RS-485、USBなどのインタフェース機能を追加することができます。
- Pmodインタフェース搭載
- CAN FD通信用コネクタを装備
CANアダプタなどを接続することで、簡単にCANシステムを構築することができます。
- JTAGエミュレータ用コネクタ装備
- 外部拡張が容易
外部接続用コネクタへ必要な信号線を引き出してあります。
- 回路図・サンプルプログラムを提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
- フレキシブルソフトウェアパッケージ（FSP）を無償で利用可能
ソフトウェア
セキュアな機器とIoTにおけるコネクティビティを実現するための周辺ドライバ、
FreeRTOS™およびミドルウェアスタックを提供します。
RAファミリのフレキシブルソフトウェアパッケージ(FSP)は、ArmコアMCUを用いてセキュアなIoT機器を素早く開発するためのさまざまな手段を提供します。RA FSPは、RA FSPエコシステムを活用するための周辺ドライバ、FreeRTOSおよびミドルウェアスタックを提供します。
| 開発ツール |
ルネサス |
デバッグ・書き込みツール 「E2エミュレータLite」 E2エミュレータLite（E2 Lite）は、RXファミリ、RAファミリ、REファミリおよびRL78ファミリのマイコンに対応したオンチップデバッギングエミュレータ兼フラッシュプログラマです。 |
| 開発ツール |
株式会社エンビテック |
デバッグ・書き込みツール「SEGGER社 J-Linkシリーズ」 J-Linkシリーズは、多数のプロセッサコアに対応可能な汎用性の高いデバッグプローブです。RAM・フラッシュメモリへの高速ダウンロードを実現し、各種IDEもサポートしています。 |
| 開発ツール |
京都マイクロコンピュータ |
デバッグ・書き込みツール「PARTNER-Jet2」 PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。 |
Renesas Ready Partner Network
仕様
| CPU | R7FA8T1AHECFB（144Pin QFP） Arm®Cortex®-M85 |
|---|---|
| クロック |
|
| Ethernet I/F |
|
| USB I/F |
|
| UART I/F |
|
| CAN I/F |
|
| Pmod I/F |
|
| リセット | リセットIC、リセットSW搭載 外部拡張コネクタ（未実装）からのリセットも可能 |
| LED |
|
| JTAGコネクタ | CoreSight ハーフピッチ 10pin（5p×2列） |
| 拡張コネクタ※1 |
|
| 電源 |
|
| 動作環境 | -20～60℃（結露なし） |
| 基板寸法 | 80×60mm（コネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-RA8T-0A ハードウェアマニュアル | 1.0 | 2024/12/02 |
| AN178 USB仮想シリアルドライバ インストールガイド | 3.1 | 2023/10/02 |
| AN2002 RAファミリ開発チュートリアル | 6.0 | 2024/12/02 |
| AN2015 AP-RA8T-0A サンプルプログラム解説 | 1.0 | 2024/12/02 |
| AN2016 AP-RA8T-0A Pmodサンプルプログラム解説 | 1.0 | 2024/12/02 |
| AN2017 AP-RA8T-0A Renesas Motor Workbench サンプルプログラム解説 | 1.0 | 2024/12/02 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.23『モータ制御をGUIでらくらくチューニング！』 | - | 2024/12/19 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RA8T-0A 回路図 | 1.0 | 2024/12/02 |
| 3D CADデータ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RA8T-0A 3D CADモデル | 1.0 | 2024/12/02 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RA8T-0A サンプルプログラム | 1.0 | 2024/12/02 | |
| AP-RA8T-0A Pmodサンプルプログラム | 1.0 | 2024/12/02 | |
| AP-RA8T-0A Renesas Motor Workbenchサンプルプログラム | 1.0 | 2024/12/02 |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
