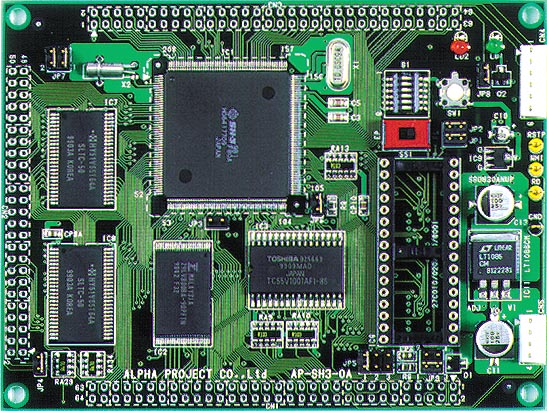

SH7709搭載CPUボード

AP-SH3-0A

¥32,000(税抜)

販売終了品2002年10月

専用ダウンローダ付属PC-RS-04対応PC-USB-01対応PC-LAN-01対応FlashWriter EX対応Visual Monitor Ver.2対応

試作・機器組込み用途に最適な、SH7709を搭載した高速RISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

開発ツール VisualMonitorFlashWriter EX 対応

拡大画像

特長

仕様

CPU SH7709F80(208P QFP)
クロック 80MHz(10MHz水晶振動子使用)
動作性能 104MIPS
メモリ
FlashROM
1MByte(16bit幅)
EDO-DRAM
16MByte(32bit幅)
EPROM
128K~1MByte(8bit幅)
キャッシュ
8KByte
外部メモリチップセレクト チップセレクト端子6本 PCMCIAインタフェース内蔵
CS0:FlashROM、CS3:SDRAM CS4:SRAM CS5:EPROM
各メモリはマスク可能
CS0とCS5は入れ替え可能(デバッグ時に使用)
メモリバックアップ バックアップ切替対応
外部にバックアップ電池等を接続することによりSRAMバックアップ可能
I/O シリアルインタフェース 3ch
パラレルインタフェース I/O 8ビット×12本(兼用端子含む)
タイマ/カウンタ
32ビットタイマ
3ch
割り込み 割り込みコントローラ内蔵
外部6本(レベル割り込み16本) NMI1本 その他内部周辺割り込み
DMA DMAコントローラ内蔵 4ch
DRAM SDRAM、DRAMコントローラ内蔵
RTC 内蔵クロック、カレンダ機能 32.768kHz水晶接続
リセット リセットSWを搭載 外部からのリセットも可能(オープンコレクタ)
動作モード DIP-SWで変更可能
外部接続
外部拡張※1
64pinコネクタ×2 (2.54mmピッチ)※未実装
50pinコネクタ ×1 (2.54mmピッチ)※未実装
シリアル I/F
6pinコネクタ
H-UDI
14pinコネクタ
電源
4pinコネクタ
電源 DC5V ±10% (内部 3.3V)
消費電力 MAX 400mA
基板寸法 120×90mm 4層基板(コネクタ、突起物除く)
付属品 マニュアル、回路図、電源ハーネス、サンプルプログラム、ダウンローダ
  • ※1外部拡張用コネクタとして「拡張コネクタセット5」(別売)をご用意しております。

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。

製品マニュアル類

サンプルプログラム

バージョン 説明 データ サイズ 更新日
3.11 Readme.txt sh30a311.lzh 541KByte 2002.06.11
