SH7145 搭載CPUボード
SuperHファミリ アルファボード

AP-SH2F-6A

¥32,000 (税別)
フラッシュマイコン書込ソフト付属RS-232Cドライバ搭載H-UDIコネクタ装備FlashWriterEX対応Visual Monitor Ver.2対応XrossFinder対応XrossFinder Evo対応 RoHS対応

試作・機器組込み用途に最適な、SH7145を搭載したシンプルなRISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。


  スタートアップ、タイマ割込等のサンプルプログラム付属
  開発ツールとして XrossFinderVisualMonitorFlashWriter EX を利用できます。

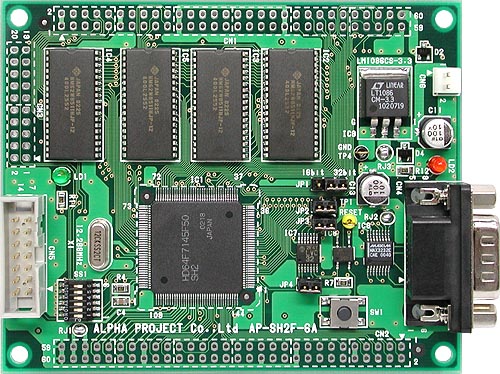

拡大画像

特長

※116bit 幅でご使用の際は 1MByte の容量になります。

仕様

CPU SH7145F
クロック 49.152MHz (12.288MHz水晶)
メモリ
内蔵FlashROM  256KByte
内蔵RAM 8KByte
SRAM 2MByte (16bit / 32bit幅) ※1
シリアル
非同期/同期 4ch
1chは通信コネクタに接続
パラレル I/O 106本 (兼用端子含む)
タイマ/カウンタ
16bitマルチファンクションタイマ 5ch
16bitコンベアマッチタイマ 2ch
8bitウォッチドッグタイマ
リセット 専用リセットIC、リセットSWを搭載
外部拡張コネクタ(未実装)からのリセットも可能
割込み 割り込みコントローラ内蔵
外部 9本(NMI、IRQ7〜IRQ0)
A/Dコンバータ 8ch (分解能10ビット)
外部接続
外部拡張※2 60pinコネクタ ×2 (2.54mmピッチ)※未実装
  20pinコネクタ ×1 (2.54mmピッチ)※未実装
シリアルI/F RS232コネクタ  EIA-574準拠D-Sub9pinコネクタ
H-UDI 14pinコネクタ
電源 2pinコネクタ
電源 DC 3.3V / 5V ±5% (CPU コア 3.3V I/O 3.3V)
基板サイズ 100×80mm 4層基板 (コネクタ、突起物を除く)
付属品 電源ハーネス(2Pin)
※1 16bit 幅でご使用の際は 1MByte の容量になります。
※2 外部拡張用コネクタとして「拡張コネクタセット3(別売)」をご用意しております。

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用下さい。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-SH2F-6A ハードウェアマニュアル 3.0 2007/07/30
AN117 3.3VCPUと5V系デバイスのインタフェース 1.0 2003/01/15
AN125 AP-SH2F-6A(SH7145 CPU BOARD) サンプルプログラム解説 1.0 2007/07/30
AN132 ルネサスSHC評価版インストールガイド 4.0 2011/06/24
AN133 GCCインストールガイド 2.0 2007/05/08
AN141 ボード付属FlashWriterEXを使った内蔵FlashROMへの書き込み方法 1.0 2007/07/30

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-SH2F-6A 回路図 1.3 2002/11/18
サンプルプログラム パスワード バージョン 更新日
AP-SH2F-6A サンプルプログラム 1.0 2008/12/16
開発環境 パスワード バージョン 更新日
FlashWriterEX for SH7145F 3.04 2013/07/12

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザ登録を行っていない場合  お手数ですが、必ず【ユーザ登録】を行った後、下記メールフォームよりご連絡ください。

ユーザ登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
