SuperHアルファボードシリーズ

SH7046搭載CPUボード

AP-SH2F-4A

¥9,800

（税込 ¥10,780）最終取纏め品

RoHS対応

【2024年09月06日】　「SuperH CPUボード」一部製品の生産終了と最終取り纏めのお知らせ

    • SH-2

      49MHz
    • 内蔵RAM
      12KB
    • 内蔵ROM
      256KB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

試作・機器組込み用途に最適な、SH7046を搭載したシンプルなRISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

開発ツール VisualMonitor、FlashWriter EX 対応

「技術コラム」を公開しています。

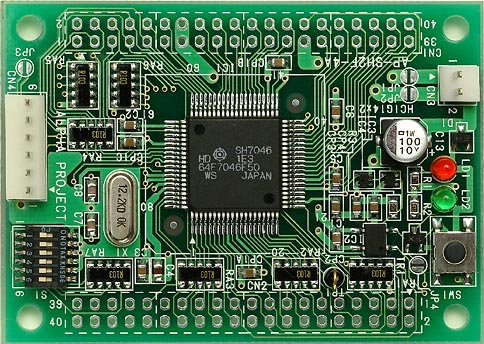

拡大画像

特長

仕様

CPU SH7046F
クロック 49.152MHz（12.288MHz水晶使用）
メモリ
内蔵FlashROM
256KByte
内蔵RAM
12KByte
シリアル
非同期／同期
2ch
1chは通信コネクタに接続
パラレルI/O 54本（兼用ポート含む）
タイマ／カウンタ
16bitマルチファンクションタイマ
5ch
16bitコンベアマッチタイマ
2ch
8bitウォッチドッグタイマ
モータマネージメントタイマ
リセット 専用リセットIC、リセットSWを搭載
外部拡張コネクタ（未実装）からのリセットも可能
割り込み 割り込みコントローラ内蔵 外部　5本（NMI、IRQ3～IRQ0）
A/Dコンバータ 12ch（分解能10ビット）
拡張コネクタ※1 40pinコネクタ×2（2.54mmピッチ）※未実装
電源 DC5V ±5％（CPUコア、I/O：5V）
消費電流 MAX 250mA
動作環境 0～50℃（結露なし）
基板寸法 70×50mm（コネクタ、突起物除く）
付属品 電源ハーネス（2pin）
  • ※1外部拡張用コネクタとして「拡張コネクタセット4」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

Flash書込みソフトウェア

FlashWriter EX

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-SH2F-4A ハードウェアマニュアル 7.0 2023/10/02
AP-SH2F-4A ブロック図 1.0 2003/04/12
AN123 AP-SH2F-4A(SH7046 CPU BOARD) サンプルプログラム解説 2.1 2023/10/02
AN132 ルネサスSHC評価版インストールガイド 5.1 2023/10/02
AN141 ボード付属FlashWriter EXを使った内蔵FlashROMへの書き込み方法 2.1 2023/10/02
AP-SH2F-4A リセットIC変更のお知らせ 2.1 2023/10/02
技術コラム バージョン 更新日
vol.10『SuperHファミリからのマイグレーションガイド』 - 2023/02/15

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-SH2F-4A 回路図 vpn_key 2.0 2012/01/16
サンプルプログラム パスワード バージョン 更新日
AP-SH2F-4A サンプルプログラム vpn_key 1.1 2021/02/05
開発環境 パスワード バージョン 更新日
FlashWriter EX for SH7046F vpn_key 3.04 2013/07/12
コンパイラ パスワード バージョン 更新日
ルネサスSHC評価版（ルネサス エレクトロニクス社Webページ） - - -

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

ご購入

最終取り纏め品在庫限り
