RZ/T2M搭載CPUボード

AP-RZT2-1A

¥19,800

(税込 ¥21,780)

RoHS対応
    • R52

      800MHz
    • 内蔵RAM
      1.5MB
    • ROM
      4MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Pmod

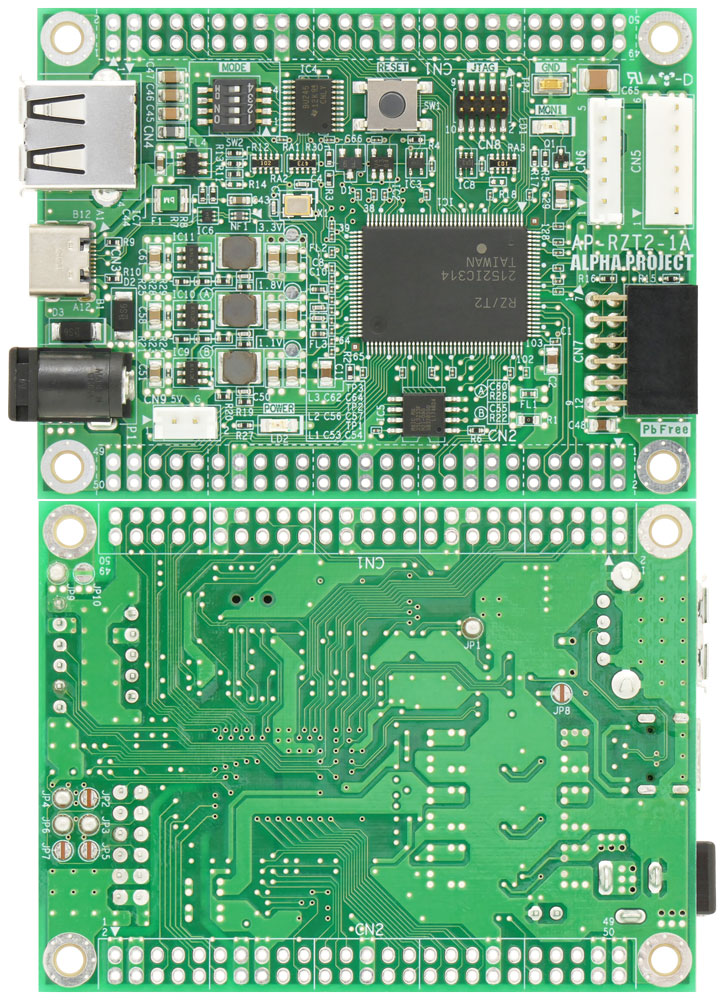

AP-RZT2-1Aは、ルネサス エレクトロニクス社製CPU RZ/T2Mを搭載したCPUボードです。

Arm® Cortex®-R52コアにより、高速リアルタイム性能を実現します。USB、CAN FD、シリアル I/Fのほか、Pmod™を搭載し、市販のPmodモジュールを利⽤することで、さまざまな機能を拡張することができます。

また、ユーザーが開発した機能拡張基板と接続するためのコネクタを備えており、プロトタイピングや小ロット製品への組込みなど、さまざまな用途で利用できます。

「技術コラム」を公開しています。

拡大画像

特長

ソリューション

開発ツール 京都マイクロコンピュータ株式会社

京都マイクロコンピュータ
株式会社

デバッグ・書き込みツール「PARTNER-Jet2」

PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ&動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

Renesas Ready Partner Network

仕様

CPU R9A07G075M01GFA 128pin QFP
Arm Cortex-R52
クロック
メイン入力クロック
25MHz 水晶発振器
CPUクロック
最大800MHz
内蔵メモリ
RAM
1.5MByte
RAM(密結合メモリ)
512KByte(ATCM)+64KByte(BTCM)
ROM
QSPI FlashROM
4MByte
ローカルバス
データバス
16bit
バスクロック
最大100MHz
USB I/F
USB2.0 Host(High/Full/Low-Speed対応)Type-A
1ポート
USB2.0 Function(High/Full-Speed対応)Type-C
1ポート
Host、Function は排他使用
UART I/F
SCIF
6ch
1chはシリアル(UART)通信コネクタに接続
CAN FD I/F
CAN FD
2ch
CAN通信コネクタに接続
GPIO
入出力
最大58本(兼用端子)
入力専用
最大8本(A/D入力兼用)
A/D コンバータ 8ch 分解能 12bit
Pmod I/F
12pinコネクタ
1ポート
Type1/2/3/6対応
リセット リセット IC、リセット SW 搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタ LED
1個(I/Oポートに接続)
電源 LED
1個
JTAGコネクタ CoreSight ハーフピッチ 10pin(5p×2列)
拡張コネクタ※1 50pinコネクタ×2 未実装 2.54mmピッチ
電源※2 DC5V ±5%(CPUコア:1.1V、I/O:3.3V)
USB VBUS給電動作対応
消費電流 最大1A(ボード単体)
Typ 約0.5W(100mA 5V弊社サンプルプログラム動作時)
動作環境 -20~60℃(結露なし)
基板寸法 80×60mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1外部拡張用コネクタとして「拡張コネクタセット2」(別売)をご用意しております。
  • ※2DCジャックからの電源供給用に「ACアダプタ」(別売)をご用意しております。

オプション

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RZT2-1A ハードウェアマニュアル 3.0 2023/10/02
AN178 USB仮想シリアルドライバ インストールガイド 3.1 2023/10/02
AN1647 RZ/T2M CPU BOARD 開発チュートリアル 1.2 2023/10/02
AN1648 RZ/T2M CPU BOARD サンプルプログラム解説 1.2 2023/10/02
AN1649 RZ/T2M CPU BOARD サンプルプログラム解説(Pmod) 1.2 2023/10/02
AN1652 RZ/T2M CPU BOARD SSBLサンプルプログラム解説 1.2 2023/10/02
技術コラム バージョン 更新日
vol.12『Pmod™でサクッとプロトタイピング!』 - 2023/05/16

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RZT2-1A 回路図 vpn_key 1.0 2023/03/01
3D CADデータ パスワード バージョン 更新日
AP-RZT2-1A 3D CADモデル vpn_key 1.0 2024/03/05
サンプルプログラム パスワード バージョン 更新日
AP-RZT2-1A サンプルプログラム vpn_key 1.0 2023/04/24
AP-RZT2-1A サンプルプログラム(Pmod) vpn_key 1.0 2023/04/24
AP-RZT2-1A サンプルプログラム(SSBL) vpn_key 1.0 2023/04/24

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
