RZアルファボードシリーズ
RZ/T2M搭載CPUボード
AP-RZT2-0A
¥29,800
（税込 ¥32,780）
-
-
R52×2
800MHz - 内蔵RAM
2MB - RAM
16MB - ROM
4MB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN
- Pmod

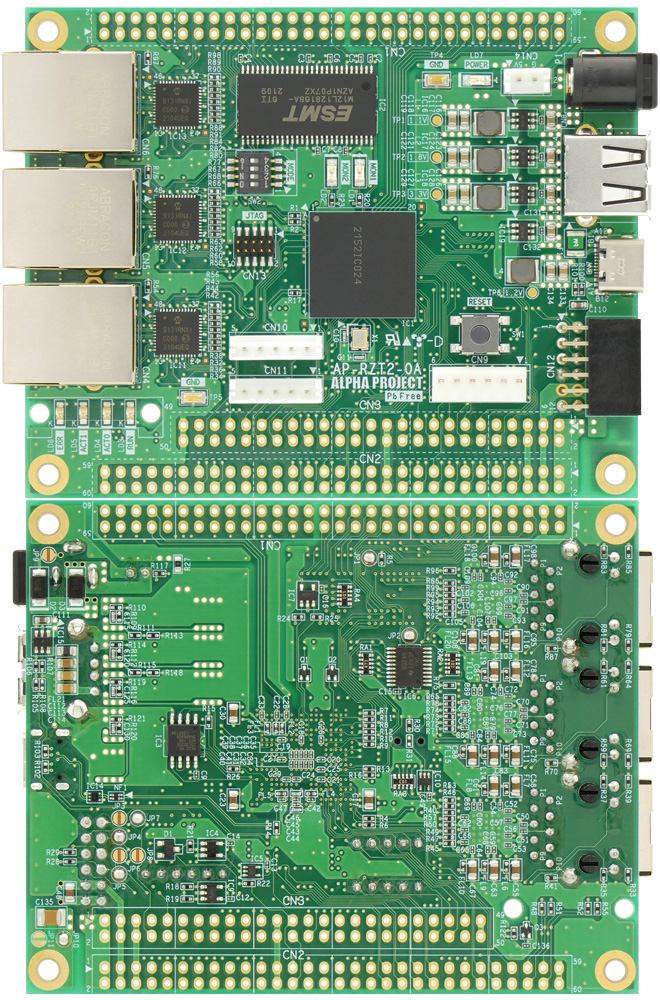

AP-RZT2-0Aは、ルネサス エレクトロニクス社製CPU RZ/T2Mを搭載したCPUボードです。
Arm® Cortex®-R52デュアルコアによる並列処理により、高速リアルタイム性能とネットワーク処理の両立を実現します。Gigabit Ethernetを3ポート搭載し、EtherCAT®のほか、各種産業ネットワークにも対応しています。また、USB、CAN FD、シリアルI/Fのほか、Pmod™を搭載し、市販のPmodモジュールを利⽤することで、さまざまな機能を拡張することができます。
また、ユーザーが開発した機能拡張基板と接続するためのコネクタを備えており、プロトタイピングや小ロット製品への組込みなど、さまざまな用途で利用できます。
「技術コラム」を公開しています。
特長
- Arm Cortex-R52 Dualコア採用「RZ/T2M」搭載
- QSPI FlashROM 4MByte、内蔵RAM 2MByte、密結合メモリ 512KByte、SDRAM 16MByte
- シリアルインタフェースコネクタを装備、各種インタフェースコンバータを接続すれば、簡単にPCとの通信が可能
- GigabitEthernet（10/100/1000BASE-TX、EtherCAT®）通信用コネクタ(RJ-45)装備
- マルチプロトコル産業イーサネットに対応
- Pmodインタフェース搭載
- CAN通信用コネクタ装備、CANトランシーバアダプタを接続すれば、簡単にCAN機器との通信が可能
- 標準OSとしてFreeRTOS™を採用
- 外部拡張が容易
外部接続用コネクタへ必要な信号線を引き出してあります。
- 回路図・サンプルプログラムを提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
| 組込みOS + ミドルウェア |
イー・フォース |
μITRON4.0仕様 RTOS「μC3/Standard」 μITRON4.0のスタンダードプロファイルに準拠し、32/64ビットプロセッサが搭載された組込みシステム向けのRTOSです。 組込みシステム向けのTCP/IPスタック「μNet3」 μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。 |
| ミドルウェア |
JSLテクノロジー |
EtherCAT Slave用ソフトウェアソリューション ルネサス エレクトロニクス社製 “RZ/T2M”向けに開発したEtherCAT Slave製品を開発する為のソフトウェアソリューションです。 ソフトウェア開発に必要な基本コンポーネントが既に用意されている為、EtherCAT Slaveの開発を『より早く、簡単』に実現できます。 |
EtherNet/IP Adapter用ソフトウェアソリューション ルネサス エレクトロニクス社製 “RZ/T2M”向けに開発したEtherNet/IP Adapter製品を開発する為のソフトウェアソリューションです。 ソフトウェア開発に必要な基本コンポーネントが既に用意されている為、EtherNet/IP Adapterの開発を『より早く、簡単』に実現できます。 |
||
PROFINET Device用ソフトウェアソリューション ルネサス エレクトロニクス社製 “RZ/T2M”向けに開発したPROFINET Device製品を開発する為のソフトウェアソリューションです。 ソフトウェア開発に必要な基本コンポーネントが既に用意されている為、PROFINET Deviceの開発を『より早く、簡単』に実現できます。 |
||
| 開発ツール |
京都マイクロコンピュータ |
デバッグ・書き込みツール「PARTNER-Jet2」 PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。 |
Renesas Ready Partner Network
仕様
| CPU | R9A07G075M24GBG（320Pin BGA） Arm Cortex-R52 DualCore |
|---|---|
| クロック |
|
| 内蔵メモリ |
|
| ROM |
|
| RAM |
|
| ローカルバス |
|
| Ethernet I/F |
|
| USB I/F |
|
| UART I/F |
|
| CAN FD I/F |
|
| GPIO |
|
| A/D | 12ビット 24ch 分解能 |
| Pmod I/F |
|
| リセット | リセットIC、リセットSW搭載 外部拡張コネクタ（未実装）からのリセットも可能 |
| LED |
|
| JTAGコネクタ | CoreSight ハーフピッチ 10pin（5p×2列） |
| 拡張コネクタ※1 | 60pinコネクタ×2 未実装 2.54mmピッチ 50pinコネクタ×1 未実装 2.54mmピッチ |
| 電源※2 | DC5V ±5%（CPUコア：1.1V、I/O：3.3V、1.8V） |
| 消費電流 | 最大3W（ボード単体）、Typ 約1W（200mA@5V）（1000BASE、弊社サンプルプログラム動作時） |
| 動作環境 | -20～60℃（結露なし） |
| 基板寸法 | 100×80mm（コネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-RZT2-0A ハードウェアマニュアル | 3.0 | 2023/10/02 |
| AN178 USB仮想シリアルドライバ インストールガイド | 3.1 | 2023/10/02 |
| AN1647 RZ/T2M CPU BOARD 開発チュートリアル | 1.2 | 2023/10/02 |
| AN1648 RZ/T2M CPU BOARD サンプルプログラム解説 | 1.2 | 2023/10/02 |
| AN1649 RZ/T2M CPU BOARD サンプルプログラム解説(Pmod) | 1.2 | 2023/10/02 |
| AN1650 AP-RZT2-0A (RZ/T2M CPU BOARD) EtherCATサンプルプログラム解説 | 1.2 | 2023/10/02 |
| AN1651 AP-RZT2-0A (RZ/T2M CPU BOARD) DualCoreサンプルプログラム解説 | 1.2 | 2023/10/02 |
| AN1652 RZ/T2M CPU BOARD SSBLサンプルプログラム解説 | 1.2 | 2023/10/02 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.11『つながる！産業用イーサネット対応マイコン』 | - | 2023/04/06 |
| vol.12『Pmod™でサクッとプロトタイピング！』 | - | 2023/05/16 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RZT2-0A 回路図 | 1.0 | 2023/03/01 |
| 3D CADデータ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RZT2-0A 3D CADモデル | 1.0 | 2024/03/05 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RZT2-0A サンプルプログラム | 1.1 | 2023/04/24 | |
| AP-RZT2-0A サンプルプログラム(Pmod) | 1.1 | 2023/04/24 | |
| AP-RZT2-0A サンプルプログラム(EtherCAT) | 1.1 | 2023/04/24 | |
| AP-RZT2-0A サンプルプログラム(DualCore) | 1.1 | 2023/04/24 | |
| AP-RZT2-0A サンプルプログラム(SSBL) | 1.1 | 2023/04/24 |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
