RZアルファボードシリーズ

RZ/N1D搭載CPUボード

AP-RZN-0A

¥36,000

（税込 ¥39,600）

RoHS対応
EtherCAT対応

    • A7×2

      500MHz

    • M3

      125MHz
    • RAM
      256MB
    • ROM
      64MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Linux

AP-RZN-0Aは、ルネサス エレクトロニクス社製 RZ/N1Dを搭載したCPUボードです。

RZ/N1Dは最大500MHz動作のArm® Cortex®-A7を2コア搭載し、高い処理性能を備えたCPUです。産業イーサネット通信用アクセラレータ「R-INエンジン」を搭載し、各種産業イーサネットにも対応することができます。最大5つのイーサネットポートと多様な冗長ネットワークプロトコルに対応可能で、PLCやネットワークスイッチなどの産業ネットワーク機器に最適です。

また、標準OSとしてLinuxを採用しており、複雑なアプリケーションにも対応できます。本ボードは外部接続コネクタへ外部拡張に必要な信号を引き出してありますので、各種試作用途及び小ロットの製品への適用など、幅広い対応が可能です。

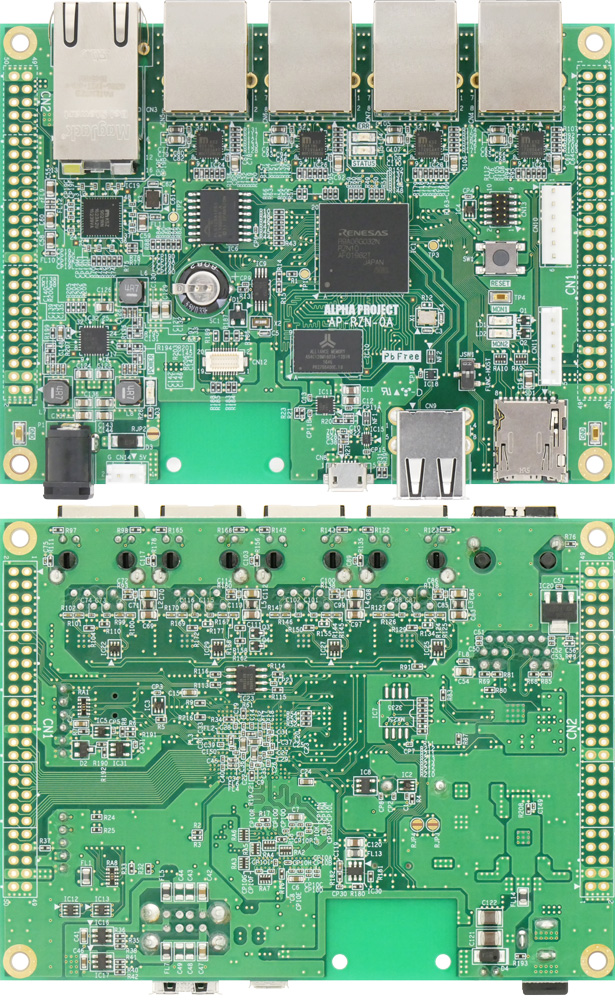

AP-RZN-0A

拡大画像

特長

ソリューション
組込みOS
+
ミドルウェア		 イー・フォース株式会社

イー・フォース
株式会社

μITRON4.0仕様 RTOS「μC3/Standard」

μITRON4.0のスタンダードプロファイルに準拠し、32/64ビットプロセッサが搭載された組込みシステム向けのRTOSです。

組込みシステム向けのTCP/IPスタック「μNet3」

μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。

イー・フォースwebサイトにて「μC3+μNet3」評価版公開中
開発ツール 京都マイクロコンピュータ株式会社

京都マイクロコンピュータ
株式会社

デバッグ・書き込みツール「PARTNER-Jet2」

PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

Renesas Ready Partner Network

renesas-rz-ready-badge

仕様

CPU R9A06G032NGBG (400Pin BGA)
Arm Cortex-A7 Dual
クロック
メイン入力クロック
40MHz水晶振動子
CPUクロック
最大500MHz
R-INエンジン
Arm® Cortex® -M3
125MHz
HW-RTOS
Ethernet アクセラレータ
SRAM(ECC付)
2MByte
ROM
QSPI FlashROM
64MByte
EEPROM
2KByte
SDRAM
DDR3-1000(500MHz)
256MByte
データバス
16bit
ローカルバス
データバス
16bit
バスクロック
最大31.25MHz
SDカードI/F
microSDカードスロット
1スロット
Ethernet I/F 合計5ポート
10/100/1000BASE-T
1ポート
10/100BASE-TX
4ポート
EtherCAT
3ポート（排他使用）
USB I/F
USB2.0 Host（High/Full/Low-Speed対応）
2ポート
USB2.0 Function（High/Full-Speed対応）
1ポート
Host 2ポートのうち1ポートは、Functionとの排他使用
UART I/F 8ch
1チャネルはシリアルインタフェースコネクタに接続（TTLレベル）
CAN I/F 1ch
CANインタフェースコネクタに接続（TTLレベル）
GPIO 入出力 最大62本（兼用端子含む）
A/D
12ビットA/Dコンバータ
最大8ch×2ユニット
RTC RTC専用IC
カレンダ機能　外部32.768KHz（20ppm）水晶振動子接続　最大日差±2秒
電気二重層コンデンサおよび外部バックアップ電源によるバックアップ
リセット リセットIC、リセットSW搭載
LED
モニタ LED
2個（I/Oポートに接続）
ステータスLED
2個(I/Oポートに接続、ネットワークステータス表示用)
電源 LED
1個
無線モジュールI/F 無線LAN
JTAGコネクタ CoreSight　ハーフピッチ 10pin（5p×2列）
拡張コネクタ※1 50pinコネクタ×2 未実装　2.54mmピッチ
電源※2 DC5V ±5%（CPUコア：1.15V、I/O：3.3V）
消費電流 最大10W
Typ約2.0W（100BASE接続、弊社サンプルプログラム動作時）
Typ約4.3W（1000BASE接続、弊社サンプルプログラム動作時）
動作環境 -20～60℃（結露なし）
基板寸法 120×90mm（コネクタ、突起物除く）
付属品 電源ハーネス（2pin）
  • ※1外部拡張用コネクタとして「拡張用コネクタセット2」（別売）をご用意しております。
  • ※2DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。

ダウンロード

ご注意 ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RZN-0A ハードウェアマニュアル 4.0 2023/10/02
技術コラム バージョン 更新日
vol.11『つながる！産業用イーサネット対応マイコン』 - 2023/04/06

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RZN-0A 回路図 vpn_key 1.0 2019/04/12
3D CADデータ パスワード バージョン 更新日
AP-RZN-0A 3D CADモデル vpn_key 1.0 2024/07/11

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
