RXアルファボードシリーズ
RX72T搭載CPUボード
AP-RX72T-0A
¥8,800
（税込 ¥9,680）
-
-
RXv3
200MHz - 内蔵RAM
128KB - 内蔵ROM
1MB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

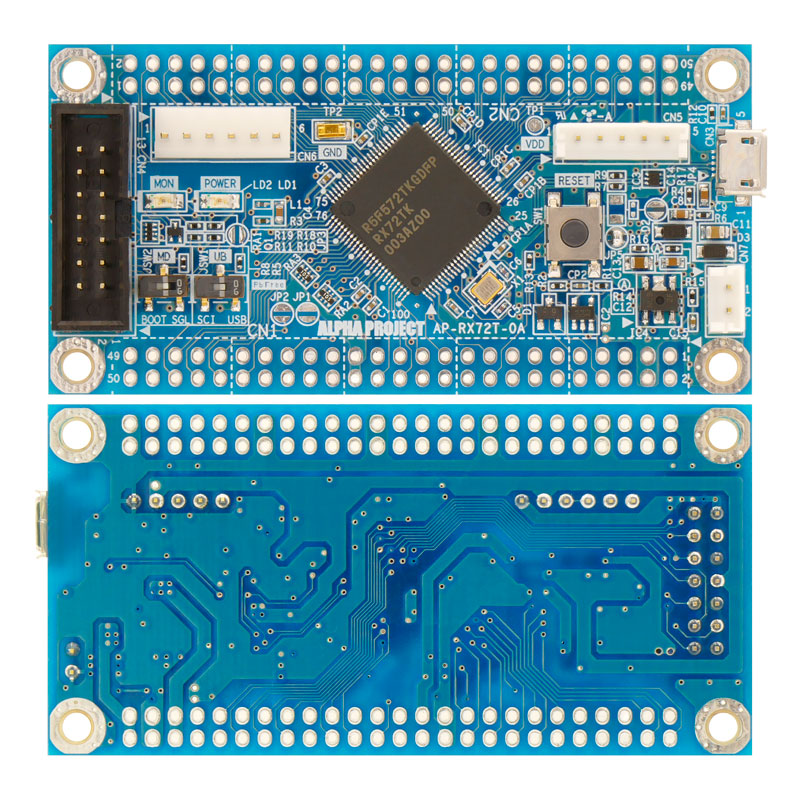

AP-RX72T-0Aは、RXv3コアを採用した高性能プロセッサ「RX72T(ルネサス エレクトロニクス製)」を搭載した汎用CPUボードです。
最大200MHzのCPUコアと専用アクセラレータによる高い演算性能に加え、高分解能PWMや強化されたアナログ入出力機能などにより、特にモータ制御アプリケーション用途で性能を発揮します。
また、本ボードは外部接続コネクタへ外部拡張に必要な信号を引き出してありますので、各種試作用途及び小ロットの製品への適用など、幅広い対応が可能です。
「技術コラム」を公開しています。
特長
- RXv3コア「RX72T(R5F572TKGGFP)」搭載
RX72T 200MHz
単精度浮動小数点（32bit）
モータ制御の高速化に役立つ三角関数演算器
高分解能PWM機能 - 大容量メモリを搭載
CPU内蔵FlashROM 1MByte
CPU内蔵RAM 128KByte - 豊富なインタフェース搭載
USB Function、シリアル（UART） I/F、CAN
- オンチップエミュレータインタフェースコネクタを装備
E2エミュレータLite等のデバッガを接続可能
- 外部拡張が容易
拡張コネクタを使用し、外部回路を接続可能
- 回路図を提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
Renesas Ready Partner Network
仕様
| CPU | RX72T R5F572TKGGFP (QFP 100Pin) |
|---|---|
| クロック |
|
| FlashROM |
|
| RAM |
|
| USB I/F | CPU内蔵USB2.0 Host/Functionモジュール
|
| シリアル I/F |
|
| CAN I/F |
|
| A/D変換器 |
|
| D/A変換器 |
|
| 割り込み | 割り込みコントローラ内蔵 外部割り込み17本(NMI、IRQ0～IRQ15端子) |
| I/Oポート | 76本（兼用端子を含む） |
| リセット | リセットIC、リセットSW搭載 外部拡張コネクタ（未実装）からのリセットも可能 |
| LED |
|
| オンチップエミュレータI/F | 14pin(7p×2列) |
| 拡張コネクタ※1 | 50pinコネクタ×2 未実装 2.54mmピッチ |
| 電源 | DC3.3〜5V ±5%（I/O電圧3.3〜5V±5%） |
| 消費電流 | Typ 約40mA（弊社サンプルプログラム動作、USB未使用時） Max 約150mA（USB未使用時） |
| 動作環境 | -20～60℃（結露なし） |
| 基板寸法 | 80×40mm（コネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-RX72T-0A ハードウェアマニュアル | 2.0 | 2023/10/02 |
| AN178 USB仮想シリアルドライバ インストールガイド | 3.1 | 2023/10/02 |
| AN1526 RX開発環境の使用方法(CS+、Renesas Flash Programmer) | 5.1 | 2023/10/02 |
| AN1578 AP-RX72T-0A (RX72T CPU BOARD) サンプルプログラム解説 | 1.1 | 2023/10/02 |
| スマート・コンフィグレータ Board Description File(bdf)の使用方法について（外部リンク） | 1.0 | 2018/10/22 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.10『SuperHファミリからのマイグレーションガイド』 | - | 2023/02/15 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RX72T-0A 回路図 | 1.0 | 2021/03/22 |
| 3D CADデータ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RX72T-0A 3D CADモデル | 1.0 | 2024/03/05 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RX72T-0A サンプルプログラム | 1.0 | 2021/03/22 |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
