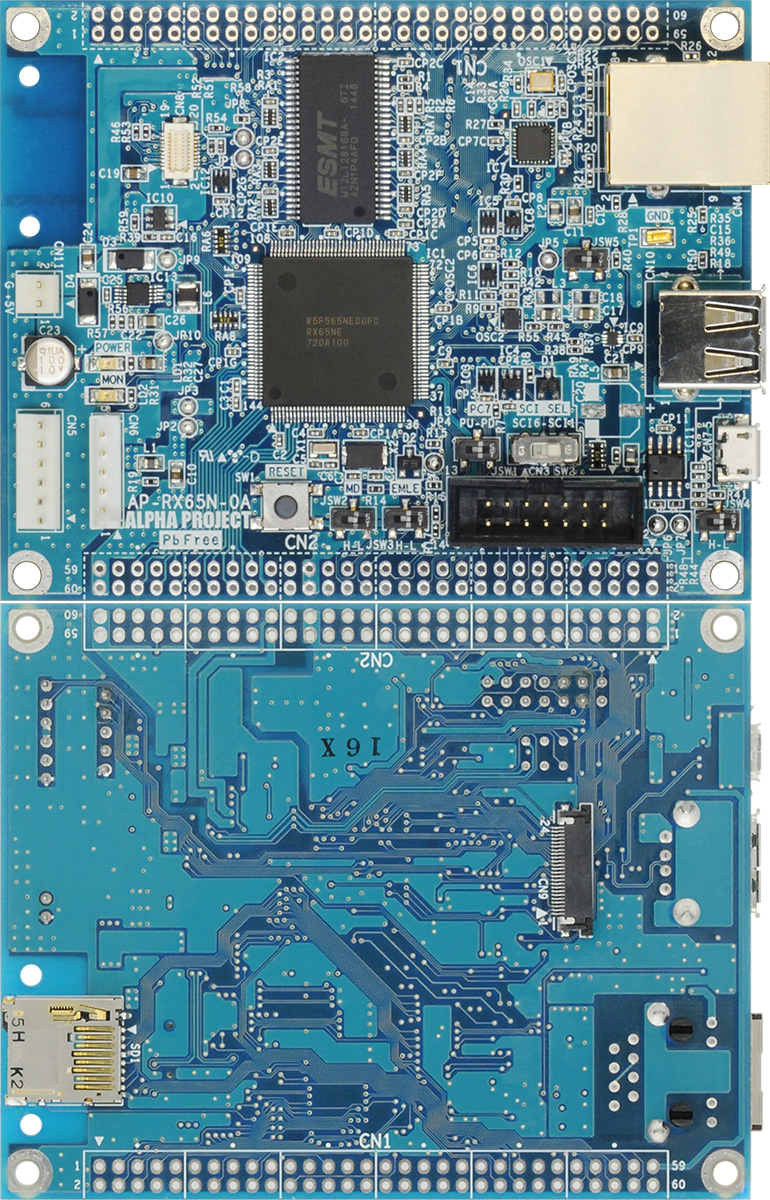

RX65N 搭載CPUボード
RXファミリ アルファボード
JTAGコネクタ装備PC-RS-04対応PC-USB-xx対応PC-LAN-02対応PC-HID-01対応PC-SDRW-01対応PC-CAN-02対応PC-WiFi-xx/xxE対応Bluetoothアダプタ対応VS-CAM-01対応RoHS対応

AP-RX65N-0A

¥14,800 (税別)

試作・機器組込み用途に最適な、RX65N(ルネサス エレクトロニクス社製)を搭載した高性能 CPUボードです。

大容量メモリを搭載し、RX65Nの特長である豊富な通信インタフェース(Ethernet、USB2.0 Host/Function、CAN)機能のほか、SDカード、A/D変換器、D/A変換器を100×80mmの小型基板上に実装してあります。また、カメラインタフェースを搭載しており、弊社製CMOSカメラモジュール「VS-CAM-01」を接続し、低コストで画像入力環境を構築できます。

外部拡張に必要な信号は外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。


サンプルプログラムを公開(ルネサス スマート・コンフィグレータ対応)
・スタートアップ、タイマ、シリアル通信、CAN通信、USB通信、Ethernet通信

開発ツールとしてE1エミュレータを利用できます。

ボード、コンパイラ、E1エミュレータがセットになった開発評価キットをご用意

特長

仕様

CPU RX65N R5F565N9BDFB(LQFP 144pin)
クロック
メインクロック 24MHz  水晶振動子
システムクロック(ICLK) 最大120MHz
周辺モジュールクロック(PCLK) 最大120MHz /60MHz
外部バスクロック(BCLK) 最大60MHz
メモリ
FlashROM CPU内蔵 1MByte
RAM CPU内蔵 256KByte
RAM(スタンバイRAM) CPU内蔵 8KByte
SDRAM    16MByte
Ethernet I/F
CPU内蔵Ethernetコントローラ
10/100BASE-TX 1ch
Ethernetトランシーバ LAN8710(Microchip)
USB I/F
CPU内蔵USB2.0 Host/Functionモジュール
USB Host(Full-SPEED対応) 1ch
USB Funtion(Full-SPEED対応) 1ch
Host、Functionは排他使用
カメラ I/F
CPU内蔵パラレルデータキャプチャユニット
無線モジュール I/F
無線LANモジュール/Bluetoothモジュール
SDカード I/F
microSDカードスロット 1ch
シリアルI/F
シリアルコミュニケーションインタフェース 13ch
基板上で2chをシリアルI/F コネクタに接続
(SW にて切り替えてどちらかを1chを使用)
CAN I/F
CANモジュール 2ch
1chをCAN I/F コネクタに接続
EEPROM
EEPROM  128Byte 24LC01
A/D変換器
分解能 12bit 29ch
D/A変換器
分解能 12bit 2ch
タイマ
16bitタイマパルスユニット 16bit 6ch
マルチファンクションタイマパルスユニット3 16bit 8ch
32bit 1ch
プログラマブルパルスジェネレータ 4bit 8ch
コンペアマッチタイマ 16bit 4ch
コンペアマッチタイマW 32bit 2ch
8bitタイマ 8bit 4ch
ウォッチドッグタイマ 14bit 1ch
独立ウォッチドッグタイマ 14bit 1ch
割り込み 割り込みコントローラ内蔵 外部割り込み 16本(NMI、IRQ0〜IRQ15)
I/Oポート 112 本(兼用端子を含む 入出力111 本 入力 1 本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続) 1個
電源LED 1個
外部接続
外部拡張※1 60pinコネクタ ×2 未実装 2.54mmピッチ
Ethernet I/F RJ-45 LANコネクタ ×1
USB I/F USB Aコネクタ
  Micro Bコネクタ
カメラ I/F 24pin FPCコネクタ  VS-CAM-01接続用
無線モジュール I/F 20pinコネクタ  無線LAN/Bluetoothモジュール接続用
シリアルI/F 6pinコネクタ
CAN I/F 5pinコネクタ
SDカード I/F microSDカードコネクタ
JTAG 14pinコネクタ
電源コネクタ 2pinコネクタ
電源電圧
DC 5V ±5%   (CPUコア、I/O 3.3V)
消費電流
Typ 75mA (弊社サンプルプログラム動作、USB/Ethernet未使用時)
Max 250mA
使用環境条件 温度 -10〜70℃ (結露なし)
基板サイズ 100×80mm 4層基板 (コネクタ、突起物を除く)
付属品 電源ハーネス(2Pin)
※1 外部拡張用コネクタとして「拡張コネクタセット1(別売)」をご用意しております。
 ・ シリアルでのフラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です。
 ・ CANバスシステムを構築するにはCANトランシーバアダプタ「PC-CAN-02(別売)」が必要です。

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用下さい。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RX65N-0A ハードウェアマニュアル 1.0 2017/08/01
AN178 USB仮想シリアルドライバ インストールガイド 2.0 2015/12/15
AN1526 RX開発環境の使用方法(CS+、Renesas Flash Programmer) 2.0 2018/03/13
AN1535 AP-RX65N-0A(RX65N CPU BOARD) USB HOST サンプルプログラム解説 2.0 2018/10/22
AN1536 AP-RX65N-0A(RX65N CPU BOARD) USB FUNCTION サンプルプログラム解説 2.0 2018/10/22
AN1551 VS-CAM-01 サンプルプログラム解説(AP-RX65N-0A) 1.0 2018/10/22
スマート・コンフィグレータ Board Description File(bdf)の使用方法について(外部リンク) 1.0 2018/10/22

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RX65N-0A 回路図 1.0 2017/07/31
サンプルプログラム パスワード バージョン 更新日
AP-RX65N-0A サンプルプログラム(CS+版) 2.0 2018/10/22
VS-CAM-01 サンプルプログラム(AP-RX65N-0A用) 1.0 2018/10/22

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザ登録を行っていない場合  お手数ですが、必ず【ユーザ登録】を行った後、下記メールフォームよりご連絡ください。

ユーザ登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
