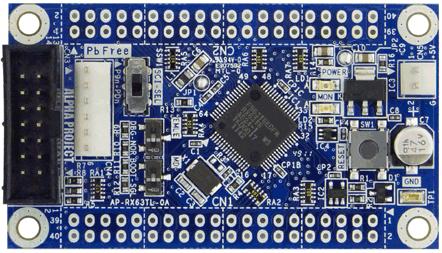

RX63T搭載CPUボード

AP-RX63TL-0A

¥4,500 (税抜)

RoHS対応
    • RXv1

      80MHz
    • 内蔵RAM
      8KB
    • 内蔵ROM
      64KB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

試作・機器組込み用途に最適な、RX63T(ルネサス エレクトロニクス社製)を搭載した高性能・低消費電力 CPUボードです。

RX63Tは、ピンパッケージ・少メモリ展開と安全対応機能を強化したシリーズで、民生機器の1モータ制御、産業機器の小型モータ制御に適しています。

外部拡張に必要な信号は外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

特長

仕様

CPU RX63T R5F563T6EDFM(LQFP 64pin)
クロック
メインクロック
10MHz 水晶振動子
システムクロック(ICLK)
最大80MHz
周辺モジュールクロック(PCLK)
最大50MHz
オンチップオシレータクロック(OCOCLK)
最大125KHz
メモリ
FlashROM (プログラム格納用)
CPU内蔵64KByte
FlashROM (データ格納用)
CPU内蔵8KByte
RAM
CPU内蔵8KByte
タイマ
マルチファンクションタイマパルスユニット3
16bit
8ch
ポートアウトプットイネーブル3
汎用PWMタイマ
16bit
4ch
コンペアマッチタイマ
16bit
4ch(2ch×2ユニット)
ウォッチドッグタイマ
14bit
1ch
独立ウォッチドッグタイマ
14bit
1ch
シリアル I/F
クロック同期/調歩同期式/スマートカードI/F
3ch
基板上のシリアル I/Fコネクタには3chのうち1chを接続
A/D変換器
分解能 12bit
8ch
割り込み 割り込みコントローラ内蔵 外部割り込み7本(NMI、IRQ0~IRQ5)
I/Oポート 48本(兼用端子を含む 入出力 39本 入力9本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続)
1個
電源LED
1個
オンチップエミュレータ I/F E1/E20 エミュレータ対応 14pin MIL コネクタ
拡張コネクタ ※1 40pinコネクタ×2 未実装 2.54mmピッチ
電源 DC 4.5V~5.5V(電源コネクタ)または DC3.0V~3.6V(外部拡張コネクタ) CPUコア、I/O 電圧 3.3V
消費電流 Typ 40mA (弊社サンプルプログラム動作時)
Max 70mA
使用環境条件 温度 -10~60℃ (結露なし)
基板サイズ 70×40mm 両面基板 (コネクタ、突起物を除く)
付属品 電源ハーネス(2Pin)
  • ※1外部拡張用コネクタとして「拡張コネクタセット4(別売)」をご用意しております。
  • シリアルでのフラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です。

オプション

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RX63TL ハードウェアマニュアル 2.0 2012/07/18
AN1507 AP-RX63TL(RX63TL CPU BOARD) サンプルプログラム解説 1.0 2011/12/21

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RX63TL 回路図 1.0 2011/12/20
サンプルプログラム パスワード バージョン 更新日
AP-RX63TL サンプルプログラム 1.0 2011/12/22

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
