RX62T 搭載CPUボード
RXファミリ アルファボード
JTAGコネクタ装備PC-RS-04対応PC-USB-xx対応PC-LAN-xx対応PC-HID-01対応PC-SDRW-01対応PC-CAN-01対応PC-WIFI-02/02E対応RoHS対応

AP-RX62T-0A

¥4,500 (税別)

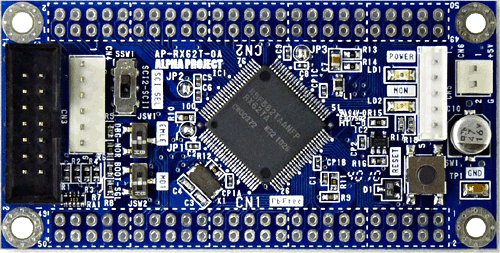

試作・機器組込み用途に最適な、RX62T(ルネサス エレクトロニクス社製)を搭載した高性能・低消費電力 CPUボードです。

RX62Tの特長であるモータ制御に適した多機能タイマと全20chのA/D変換器(12bit/8chと8bit/12ch)、CANインタフェースを80×40mmの小型基板上に実装してあります。

モーター制御やインバータ制御のほか、さまざまな分野の小規模組込み制御用途に適しています。

また、高性能、低消費電力動作の両立により、機器の省電力化を実現できます。

外部拡張に必要な信号は外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

  サンプルプログラムを公開
・スタートアップ、タイマ、シリアル通信、CAN通信
  開発ツールとしてE1エミュレータを利用できます。

特長

仕様

CPU RX62T R5F562TAADFP(LQFP 100pin)
クロック
メインクロック 12MHz  水晶振動子
システムクロック(ICLK) 最大96MHz
周辺モジュールクロック(PCLK) 最大48MHz
オンチップオシレータクロック(OCOCLK) 最大125KHz
メモリ
FlashROM (プログラム格納用) CPU内蔵 256KByte
FlashROM (データ格納用) CPU内蔵 32KByte
RAM CPU内蔵 16KByte
タイマ
マルチファンクションタイマパルスユニット3 16bit 8ch
汎用PWMタイマ 16bit 4ch
コンペアマッチタイマ 16bit 4ch(2ユニット)
ウォッチドッグタイマ 8bit 1ch
独立ウォッチドッグタイマ 14bit 1ch
ポートアウトプットイネーブル3
A/D変換器
分解能 12bit 8ch(2ユニット)
分解能 10bit 12ch(1ユニット)
シリアルI/F
クロック同期/調歩同期式/スマートカードインタフェース 3ch
基板上のシリアルI/Fコネクタには3chのうち1chを接続
CAN I/F
CANモジュール 1ch
基板上のCAN I/Fコネクタに接続
割り込み 割り込みコントローラ内蔵 外部割り込み 9本(NMI、IRQ0〜IRQ7)
I/Oポート 76本(兼用端子を含む 入出力 55本 入力 21本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続) 1個
電源LED 1個
外部接続
外部拡張※1 50pinコネクタ ×2 未実装 2.54mmピッチ
シリアルI/F 6pinコネクタ
CAN I/F 5pinコネクタ
JTAG 14pinコネクタ
電源コネクタ 2pinコネクタ
電源電圧
DC 4.4V〜5.5V
(CPUコア、I/O電圧 4.4V〜5.5V)
消費電流
Typ 40mA (弊社サンプルプログラム動作時)
Max 80mA
使用環境条件 温度 -10〜60℃ (結露なし)
基板サイズ 80×40mm 両面基板 (コネクタ、突起物を除く)
付属品 電源ハーネス(2Pin)
※1 外部拡張用コネクタとして「拡張コネクタセット2(別売)」をご用意しております。
 ・ シリアルでのフラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です。
 ・ CANバスシステムを構築するにはCANトランシーバアダプタ「PC-CAN-01(別売)」が必要です。

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用下さい。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RX62T-0A ハードウェアマニュアル 2.0 2012/05/10
AN1501 RX開発環境の使用方法 2.0 2011/11/07
AN1502 AP-RX62T-0A(RX62T CPU BOARD) サンプルプログラム解説 2.0 2011/11/07
ERD02 PC-WiFi-01 非対応製品について 1.0 2012/05/10

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RX62T-0A 回路図 1.0 2010/11/22
サンプルプログラム パスワード バージョン 更新日
AP-RX62T-0A サンプルプログラム 2.0 2011/11/21
