RXアルファボードシリーズ

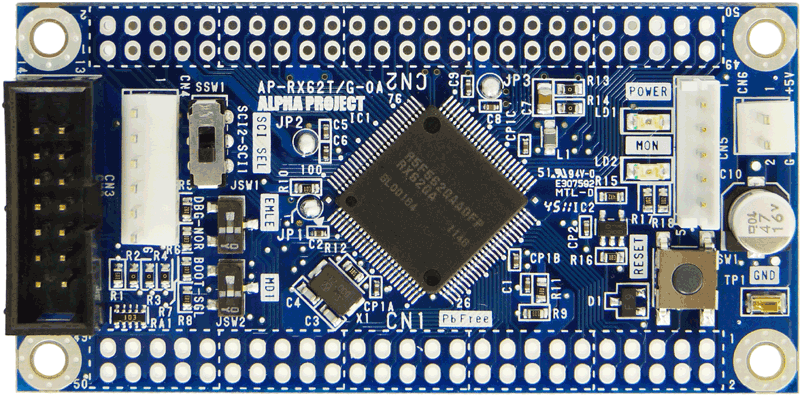

RX62G搭載CPUボード

AP-RX62G-0A

¥4,500 （税抜）

RoHS対応

    • RXv1

      96MHz
    • 内蔵RAM
      16KB
    • 内蔵ROM
      256KB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

試作・機器組込み用途に最適な、RX62G(ルネサス エレクトロニクス社製)を搭載した高性能・低消費電力 CPUボードです。

RX62Gは、高分解能を実現したPWM出力機能を搭載したシリーズで、高精度の電源制御を実現できるため、インバータやコンバータ制御に適しています。また、高性能、低消費電力動作の両立により、機器の省電力化を実現できます。

外部拡張に必要な信号は外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

拡大画像

特長

仕様

CPU RX62G　R5F562GAADFP(LQFP 100pin)
クロック
メインクロック
12MHz　水晶振動子
システムクロック(ICLK)
最大96MHz
周辺モジュールクロック(PCLK)
最大48MHz
オンチップオシレータクロック(OCOCLK)
最大125KHz
メモリ
FlashROM (プログラム格納用)
CPU内蔵　256KByte
FlashROM (データ格納用)
CPU内蔵　32KByte
RAM
CPU内蔵　16KByte
タイマ
マルチファンクションタイマパルスユニット3
16bit
8ch
ポートアウトプットイネーブル3 汎用 PWMタイマ
16bit
4ch
高分解能PWM出力(最大3.255psec)コンペアマッチタイマ
16bit
4ch(2ch×2ユニット)
ウォッチドッグタイマ
8bit
1ch
独立ウォッチドッグタイマ
14bit
1ch
シリアル I/F
調歩同期式/クロック同期/スマートカードI/F
3ch
基板上のシリアルI/Fコネクタには3chのうち1chを接続
CAN I/F
CANモジュール
1ch
A/D変換器
分解能　12bit
8ch(4ch×2ユニット)
分解能　10bit
12ch(1ユニット)
割り込み 割り込みコントローラ内蔵　外部割り込み　9本(NMI、IRQ0～IRQ7)
I/Oポート 76本(兼用端子を含む　入出力55本　入力21本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタ（未実装）からのリセットも可能
LED
モニタLED(I/Oポートに接続)
1個
電源LED
1個
拡張コネクタ ※1 50pinコネクタ×2　未実装　2.54mmピッチ
電源電圧 DC 4.4V～5.5V（CPUコア、I/O電圧 4.4V～5.5V）
消費電流 Typ 約40mA (弊社サンプルプログラム動作時)
Max 約80mA
使用環境条件 温度　-10～60℃ （結露なし）
基板サイズ 80×40mm　両面基板　（コネクタ、突起物を除く）
付属品 電源ハーネス（2Pin）
  • ※1外部拡張用コネクタとして「拡張コネクタセット2(別売)」をご用意しております。
  • シリアルでのフラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です。
  • CANバスシステムを構築するにはCANトランシーバアダプタ「PC-CAN-01(別売)」が必要です。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-01A

RS-232 インタフェースコンバータ

PC-RS-04

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

CANトランシーバアダプタ

PC-CAN-01

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RX62G-0A ハードウェアマニュアル 2.0 2012/05/10
AN1501 RX開発環境の使用方法 2.0 2011/11/07
AN1506 AP-RX62G-0A(RX62G CPU BOARD) サンプルプログラム解説 1.0 2011/12/14
ERD02 PC-WiFi-01 非対応製品について 1.0 2012/05/10

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RX62G-0A 回路図 1.0 2011/12/09
サンプルプログラム パスワード バージョン 更新日
AP-RX62G-0A サンプルプログラム 1.0 2011/12/14
