RAアルファボードシリーズ
RA6M5搭載CPUボード
AP-RA6M-1A
¥14,800
（税込 ¥16,280）
-
-
M33
200MHz - 内蔵RAM
512KB - 内蔵ROM
2MB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

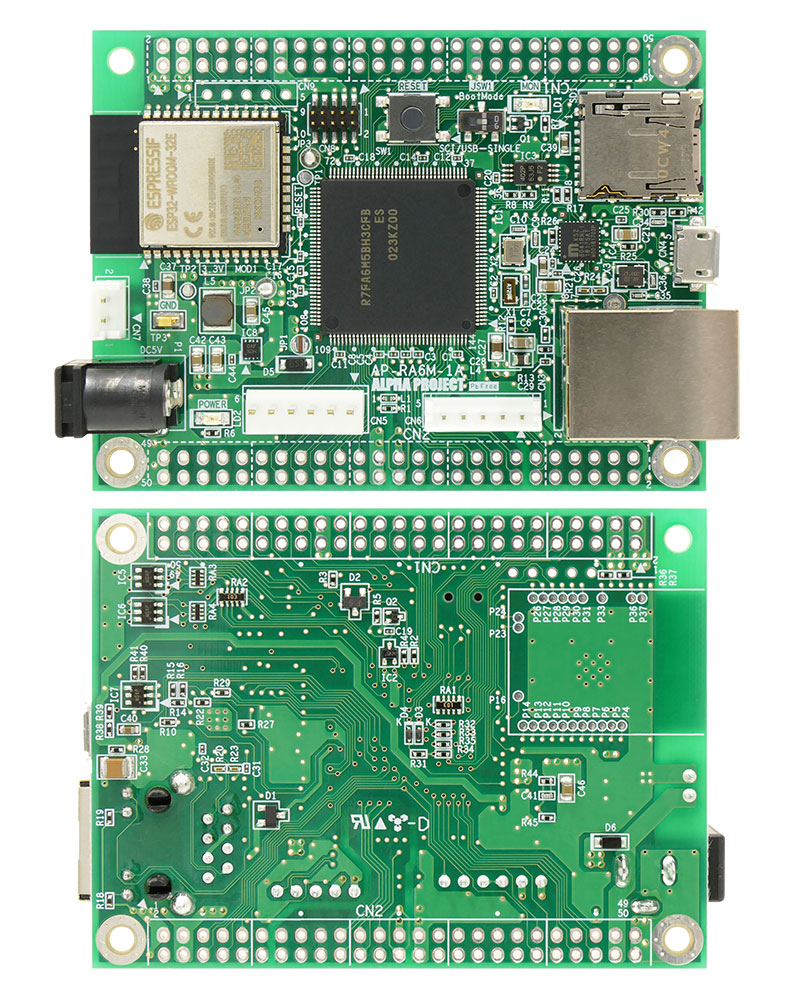

AP-RA6M-1Aは、ルネサス エレクトロニクス製「RA6M5」を搭載したCPUボードです。
RA6M5は、最大200MHzで動作するArm® Cortex®-M33をコアとしたMCUで、TrustZone®セキュア機能を搭載し、ソフトウェアセキュリティに優れています。
また、本ボードは、Ethernet、USB、CAN-FDなどの有線通信インタフェースに加え、無線LAN/Bluetooth機能を標準搭載し、IoTエンドポイントのアプリケーションに柔軟に対応します。
「技術コラム」を公開しています。
特長
- Arm® Cortex®-M33コア「RA6M5」搭載
動作周波数 最大200MHz
TrustZoneセキュア機能 - 大容量内蔵メモリ
FlashROM 2MByte、RAM 512KByte
- 無線LAN/Bluetooth機能
無線LAN/Bluetoothモジュールを標準で搭載しています。
- Ethernetポートを搭載
10/100BASE-TX対応のEthernetポートを1ポート搭載しています。
- 周辺拡張アダプタで機能追加
シリアルインタフェースコネクタに周辺拡張アダプタを接続することで、RS-232、RS-485、USBなどのインタフェース機能を追加することができます。
- CAN通信用コネクタを装備
CANアダプタなどを接続することで、簡単にCANシステムを構築することができます。
- JTAGエミュレータ用コネクタ装備
- 外部拡張が容易
外部接続用コネクタへ必要な信号線を引き出してあります。
- 回路図・サンプルプログラムを提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
- フレキシブルソフトウェアパッケージ（FSP）を無償で利用可能
ソフトウェア
セキュアな機器とIoTにおけるコネクティビティを実現するための周辺ドライバ、
FreeRTOS™およびミドルウェアスタックを提供します。
RAファミリのフレキシブルソフトウェアパッケージ(FSP)は、ArmコアMCUを用いてセキュアなIoT機器を素早く開発するためのさまざまな手段を提供します。RA FSPは、RA FSPエコシステムを活用するための周辺ドライバ、FreeRTOSおよびミドルウェアスタックを提供します。
| 組込みOS + ミドルウェア |
イー・フォース |
μITRON4.0仕様 RTOS「μC3/Compact」 MCU内蔵のメモリのみで動作するように最適化されたコンパクトなμITRON4.0仕様のRTOSです。 組込みシステム向けのTCP/IPスタック「μNet3」 μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。 |
| 開発ツール |
ルネサス |
デバッグ・書き込みツール 「E2エミュレータLite」 E2エミュレータLite（E2 Lite）は、RXファミリ、RAファミリ、REファミリおよびRL78ファミリのマイコンに対応したオンチップデバッギングエミュレータ兼フラッシュプログラマです。 |
| 開発ツール |
株式会社エンビテック |
デバッグ・書き込みツール「SEGGER社 J-Linkシリーズ」 J-Linkシリーズは、多数のプロセッサコアに対応可能な汎用性の高いデバッグプローブです。RAM・フラッシュメモリへの高速ダウンロードを実現し、各種IDEもサポートしています。 |
| 開発ツール |
京都マイクロコンピュータ |
デバッグ・書き込みツール「PARTNER-Jet2」 PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。 |
Renesas Ready Partner Network
仕様
| CPU | R7FA6M5BH3CFB(Renesas) |
|---|---|
| クロック |
|
| FlashROM |
|
| RAM |
|
| EEPROM | 256Byte(8bit x 256) |
| Ethernet |
|
| USB I/F |
|
| 無線LAN/Bluetooth | IEEE802.11 b/g/n (2.4GHz) Bluetooth V4.2 BR/EDR BLE（出荷時はBLEのみ対応） 工事設計認証、FCC、CE |
| SDカード I/F |
|
| シリアル I/F |
1ポートはシリアルインタフェースコネクタに接続 |
| CAN I/F |
|
| A/D変換器 | 分解能 12bit 22本（D/A兼用端子 2本） |
| D/A変換器 | 分解能 12bit 2本 |
| 割り込み |
|
| I/Oポート | 110本(各機能と兼用端子を含む) |
| リセット | リセットIC、リセットSW搭載 外部拡張コネクタ（未実装）からのリセットも可能 |
| LED |
|
| JTAGコネクタ |
|
| 拡張コネクタ※1 | 50pinコネクタ×2 未実装 2.54mmピッチ |
| 電源※2 | DC5V ±5%（CPUコア、I/O：3.3V） |
| 消費電流 |
|
| 動作環境 | -20～60℃（結露なし） |
| 基板寸法 | 80×60mm（コネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-RA6M-1A ハードウェアマニュアル | 2.0 | 2023/10/02 |
| AN178 USB仮想シリアルドライバ インストールガイド | 3.1 | 2023/10/02 |
| AN2002 RAファミリ開発チュートリアル | 5.1 | 2024/02/26 |
| AN2007 AP-RA6M-1A サンプルプログラム解説 | 3.1 | 2024/02/26 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.2『今からはじめるRAマイコン開発』 | - | 2022/03/18 |
| vol.5『今すぐ試せる！リアルタイムOSのすゝめ』 | - | 2022/06/20 |
| vol.10『SuperHファミリからのマイグレーションガイド』 | - | 2023/02/15 |
| vol.15『今からはじめるRAマイコン開発 ～プログラミング編～』 | - | 2023/09/21 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RA6M-1A 回路図 | 1.0 | 2021/04/20 |
| 3D CADデータ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RA6M-1A 3D CADモデル | 1.0 | 2024/03/05 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RA6M-1A サンプルプログラム | 3.0 | 2024/02/26 |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
