PC/104アルファボードシリーズ

SH7750R CPUボード

MS104-SH4

¥41,800

（税込 ¥45,980）

RoHS対応
TOPPERSPC/104

    • SH-4

      235MHz
    • RAM
      32MB
    • ROM
      16MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Linux

MS104-SH4は、SuperH SH7750R（ルネサス エレクトロニクス社製）を搭載したCPUボードです。標準OSにLinuxを採用しているため、高度な組込みアプリケーションを容易に構築することができます。

また、PC/104標準バスに準拠しているので、各社のPC/104周辺ボードを利用することができ、拡張性に優れています。

開発ツール XrossFinder、XrossFinder Evo、FlashWriter EX 対応

「技術コラム」を公開しています。

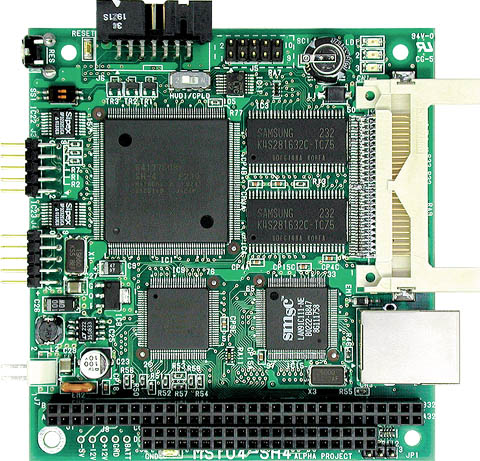

MS104-SH4
拡大画像

「組込みシステム実践入門」

μITRON(TOPPERS/JSP)ポーティングの全工程を解説、体験!!

MS104-SH4をより有効に活用する方法を一冊にまとめた「組込みシステム実践入門」（カットシステム版）が出版されました。主にMS104-SH4を利用したToppers/JSPの組込み方法等が解説されており、より簡単に作業できるようCD-ROMを付属しています。本書は全国の書店ほか、Amazon等のインターネットショップにてお求めいただけます。

書名　『組込みシステム実践入門 － μITRON4.0準拠』
出版　株式会社カットシステム
著者　スペースソフト 田中典翁
ISBN　978-4-87783-188-2

組込みシステム実践入門

特長

仕様

CPU SH7750R
クロック 235.9296MHz (19.6608MHz水晶振動子)
メモリ
FlashROM
16MByte（16bit幅）
SDRAM
32MByte（32bit幅）
周辺ロジック EPM7128A
Ethernet I/F 10/100BASE-T　1ポート
CompactFlash Type1（3.3V） 1スロット
メモリ、I/Oカードモード　活線挿抜対応
カレンダタイマ 専用IC　電気二重層コンデンサにてバックアップ
シリアル I/F RS-232レベル　2ポート
パラレルI/O I/Oポート　8本
拡張バス PC/104バス配列準拠（一部非サポート）
H-UDI/JTAG H-UDIコネクタ（14pin）
電源 DC5V ±5%（CPUコア：1.5V、I/O：3.3V）
基板寸法 95.9×90.2mm（コネクタ、突起物除く）
消費電流 650mA以下（外部負荷なし、CFカードを除く）
動作環境 0～50℃（結露なし）
付属品 電源ハーネス、D-Sub 9pin変換ケーブル×2、PC/104コネクタ 64pin・40pin 各1（未実装）、スペーサー（M3×15mm）×4、ナット（M3）×4
  • 本製品にはソフトウェアは付属しておりません。

オプション

JTAGデバッガ

XrossFinder

デバッグコントロールソフト

XsSight

Flash書込みソフトウェア

FlashWriter EX

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
MS104-SH4 ハードウェアマニュアル 14.0 2023/10/02
AN336 TOPPERS/JSPネットワークの使用方法 2.1 2023/10/02
MS104-SH4 リセット IC 変更のお知らせ 2.1 2023/10/02
MS104-SH4 ESD保護強化に伴う基板改版のお知らせ 2.1 2023/10/02

自社サイト資料

技術コラム バージョン 更新日
vol.10『SuperHファミリからのマイグレーションガイド』 - 2023/02/15

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
MS104-SH4 回路図 vpn_key 1.7 2016/11/30
CPLD HDLプログラム パスワード バージョン 更新日
CPLD HDLプログラム vpn_key 1.2 2005/01/20

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
