販売終了品・保守品

SuperH + FPGAボードシリーズ

SF-7044F

¥34,000（税抜）販売終了品

¥34,000（税抜）販売終了品

SF-7044F

SF-7144F

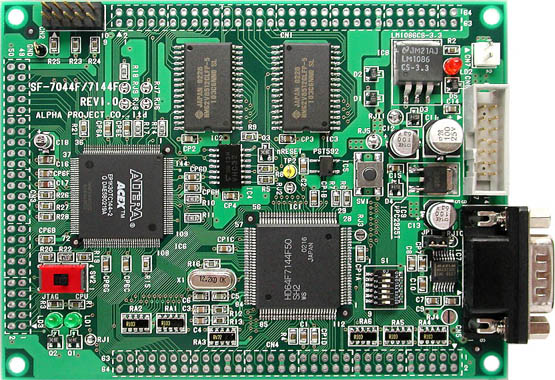

CPU（SH-2 SH7044F / SH7144F）とFPGA（ACEX1K EP1K30TC144-2）を搭載した、高性能な SH-2＋FPGA CPUボードです。

あらかじめCPUにFPGAがバス接続されているので、ペリフェラル等、ユーザーによる回路拡張が可能です。

FPGA のコンフィギュレーションは CPU から直接行いますので、コンフィギュレーションデバイスが不要です。

CPU の外部拡張に必要な信号のすべてと FPGA の信号を外部接続コネクタへ引き出してあり、各種試作や機器組込み用途、小ロット製品への適用など幅広い対応が可能です。

ACEX1K の開発にはAltera提供の開発ツール（無償）が利用可能です。

開発支援パッケージのトレーニングキットもご用意

※XrossFinderはSF-7144Fのみ対応

※1FPGAのJTAG端子からのコンフィギュレーションには、HJ-LINKや、ByteBlasterMV（Altera社製）が必要です。

製品名		SF-7044F	SF-7144F
CPU	CPU	SH7044F	SH7144F
	FLASH ROM	CPU内蔵　256KB（32bit幅）
	RAM	CPU内蔵　4KByte	CPU内蔵　8KByte
	SRAM	1MByte（16bit幅）
	クロック	24.576MHz（6.144MHz水晶）	49.152MHz（12.288MHz水晶）
FPGA	FPGA	EP1K30TC144-2
	標準ゲート数	3万ゲート
	ロジックエレメント数	3万ゲート
	内蔵RAM	24,576bit (ROM/RAM/DualPortRAMとして利用可能)
	クロック	CPU からの CK 出力
	内蔵PLL	逓倍：1、2（空CLK入力で使用可能)
	ユーザーI/Oピン	標準入出力 96(内26本はCPUにバス接続) 入力専用 4(内1本はCPUに接続) クロック入力専用 2(内1本はCPUに接続) 合計 102本
コンフィギュレーション		PPA、JTAG
外部接続		外部I/Oコネクタ：全CPU信号 H-UDIコネクタ（SF-7144Fのみ） D-Sub 9pinシリアルポート (EIA-574準拠 Max230Kbps)
リセット		リセットSWを搭載　外部からのリセットも可能（オープンコレクタ）
CPU-FPGA 接続		CS3エリアに8bitバス接続 IRQ7、#WAITをコントロール用としてCPUに接続（ジャンパにより切り離し可能）
電源		DC5V ±5％ CPU：5V、FPGA（コア：2.5V、I/O：3.3V）	DC3.3V/5V ±5％ CPU：3.3V、FPGA（コア：2.5V、I/O：3.3V）
消費電力		Typ240mA、Max350mA（FPGA使用率5％　参考値）
基板寸法		120×90mm（コネクタ、突起物除く）
付属品		マニュアル、回路図、電源ケーブル、サンプルプログラム、フラッシュ書込みソフト

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

サンプルプログラム	バージョン	更新日
SF-7044F サンプルプログラム	-	2006/08/02
SF-7144F サンプルプログラム	-	2006/08/02

製品添付FDに収録以降バージョンアップはありません。
