販売終了品・保守品
EPSON LCDコントローラ/USBコントローラ評価ボード
EV-EP-010A/SH-4A
¥126,000（税抜）販売終了品
EV-EP-010A/SH-2A
¥116,000（税抜）販売終了品

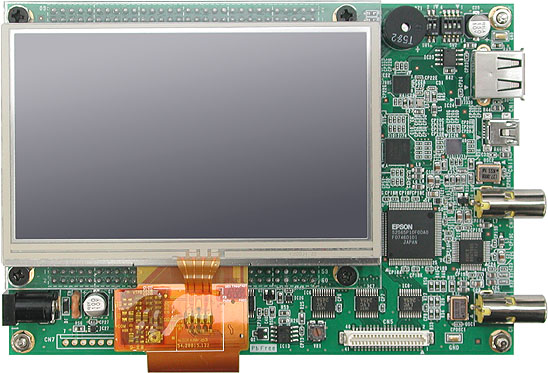

EV-EP-010Aは、EPSON社製LCDコントローラ「S1D13774」およびUSBコントローラ 「S1R72V27」のデバイス評価ボードです。
弊社製CPUボード「AP-SH4A-1A」（SH7730）および「AP-SH2A-0A」（SH7211）と接続が可能で、付属のサンプルプログラム（OSにTOPPERSを採用）により、すぐにデバイスの評価やソフトウェアの開発を行うことができます。
評価ボードとCPUボードがセットで提供されます。
- EV-EP-010A/SH-4A
- EV-EP-010A + AP-SH4A-1A
- EV-EP-010A/SH-2A
- EV-EP-010A + AP-SH2A-0A
特長
- EPSON社製LCDコントローラ、USBコントローラの評価ボード
デバイス評価に必要なハードウェア、ソフトウェアがすべて揃っていますので、すぐに評価を始めることができます。
- CPUにルネサス エレクトロニクス社製SH-2A、SH-4Aを採用
SH7211（SH-2A）およびSH7730A（SH-4A）を採用していますので、豊富な開発環境をご利用いただけます。
- 4.3inch WQVGAタッチパネル付LCD搭載
- ハードウェア仕様を全て公開
回路図を含むハードウェア仕様を全て公開していますので、ユーザー回路の設計にお役立ていただくことができます。
- 豊富なサンプルソフトウェア
各種デバイスドライバを含むサンプルソースコードを公開していますので、すぐに評価が始められます。
- 標準OSにTOPPERS/ASPを採用
標準OSにはTOPPERS/ASPカーネルを採用しています。デバイスドライバを含め、すべてロイヤリティフリーで利用できます。
仕様
| 対応CPUボード | AP-SH4A-1A（SH7730A）、AP-SH2A-0A（SH7211） |
|---|---|
| LCDコントローラ | S1D13774（EPSON） 入力クロック 27MHz |
| USBコントローラ | S1R72V27（EPSON） HighSpeed対応 Host/Function |
| Videoエンコーダ | S1D13771（EPSON） 入力クロック 27MHz |
| Videoデコーダ | ML86V7665（OKI） NTSC入力対応 入力クロック 32MHz |
| I/Pコンバータ | S2S65P10（EPSON） |
| LCD | TFT4.3inch WQVGA(480×272)タッチパネル付 |
| タッチパネル | 4線抵抗膜式タッチパネルコントローラ TSC2007（TI） |
| コネクタ |
|
| 電源 | DC5V ±5％ |
| 消費電流 | EV-EP-010A/SH-4A ： Typ 約350mA（弊社サンプルプログラム動作、USB未使用時） EV-EP-010A/SH-2A ： Typ 約350mA（弊社サンプルプログラム動作、USB未使用時） |
| 動作環境 | 0～50℃（結露なし） |
| 基板寸法 | 100×145mm（コネクタ、突起物除く） |
| 付属品 | CD-ROM(回路図、マニュアル、サンプルプログラム)、ACアダプタ、LCDパネル、スペーサ |
ダウンロード
ご注意 ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| EV-EP-010A ソフトウェアマニュアル | 2.0 | 2009/06/17 |
| EV-EP-010A ハードウェアマニュアル | 1.0 | 2009/01/23 |
| AN1301 EV-EP-010A/SH4A SH7730とLCDコントローラS1D13774の接続例 | 1.0 | 2009/06/24 |
| AN1302 EV-EP-010A/SH2A SH7211とLCDコントローラS1D13774の接続例 | 1.0 | 2009/06/24 |
| AN1303 EV-EP-010A/SH4A SH7730とUSBコントローラS1R72V27の接続例 | 1.0 | 2009/06/24 |
| AN1304 EV-EP-010A/SH2A SH7211とUSBコントローラS1R72V27の接続例 | 1.0 | 2009/06/24 |
EV-EP-010A ファイルセンター
製品をご購入いただいたお客様にはこちらで情報を公開しております。
アクセスには μST-SH2 Linux開発キットのユーザー登録が必要です。
ご購入
販売終了品
