AM3352 CPUボード

XG-3352

¥28,000

(税込 ¥30,800)

RoHS対応
    • A8

      600MHz
    • 内蔵RAM
      64KB
    • RAM
      128MB
    • ROM
      16MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Linux

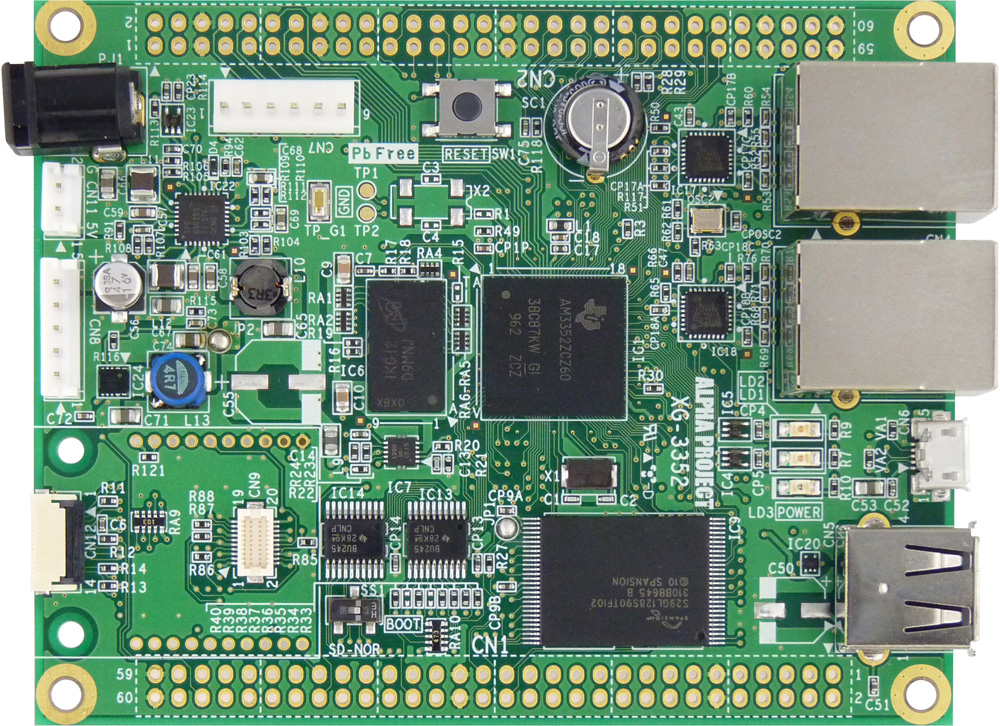

XG-3352はTI社製高性能マイクロプロセッサ Sitara™シリーズ Arm® Cortex®-A8コア「AM3352」を搭載したCPUボードです。

産業機器向けの機能をコンパクトに纏めた組込みボードで、標準OSにLinuxを採用し、Ethernetを2ポート搭載しているほか、USB、シリアル、CANインタフェースなど多彩なインタフェースを搭載しています。

また、オプションで無線LANモジュール、XBeeモジュールに対応しています。

拡大画像

特長

仕様

CPU Sitara™ AM3352 Cortex®-A8 コア
クロック
ベースクロック
24MHz水晶振動子
CPUクロック
最大600MHz
GPMCバスクロック
最大100MHz
DDRクロック
最大400MHz
メモリ
NOR FlashROM
16MByte(16bit幅)
DDR3 SDRAM
128MByte(16bit幅)
Ethernet I/F CPU内蔵イーサネットコントローラ
10/100BASE-TX
2ポート
USB I/F CPU内蔵USBコントローラ
USB2.0 Host/Function(OTG、HIGH-SPEED対応)
1ポート
USB2.0 Host(HIGH-SPEED対応)
1ポート
シリアル I/F
調歩同期式
6ch
SD/MMC I/F
SD/MMC インタフェース
2ch
MMC0は microSDカードコネクタに接続
CAN I/F
CAN インタフェース
2ch
DCAN0 は CAN インタフェースコネクタに接続(TTLレベル)
SPI I/F
Slave/Host 選択式
2ch
SPI0 は SPI FLASH(未実装)に接続
SPI1 は 無線モジュールI/Fコネクタに接続(無線LANモジュール接続用)
無線モジュールI/F 無線LAN/Bluetooth/XBeeモジュール(排他使用)
RTC
  • カレンダ機能 外部32.768KHz(20ppm) 水晶振動子接続 最大日差±2秒
  • 電気二重層コンデンサによるバックアップ
  • 外部バックアップ電源によるバックアップ可能
パラレルI/O 52本(兼用端子を含む)
リセット リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続)
2個
電源LED
1個
JTAG I/F 14pin FPCコネクタ
拡張コネクタ※1 60pinコネクタ×2 未実装
電源※2 DC5V ±5%(CPUコア:1.1V、I/O:3.3V)
消費電流
  • Typ約1.6W
  • Max約2.5W
動作環境 0~60℃(結露なし)
基板寸法 100×80mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1外部拡張用コネクタとして「XGシリーズ 拡張用コネクタセット3」(別売)をご用意しております。
  • ※2DCジャックからの電源供給用に「ACアダプタ」(別売)をご用意しております。

オプション

ダウンロード

マニュアル・ドキュメント バージョン 更新日
XG-3352 ハードウェアマニュアル 3.0 2021/02/12

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
XG-3352 回路図 1.0 2014/01/15

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
