無線LAN・Bluetoothモジュール

無線LANモジュール

WM-RP-Dシリーズ

各¥5,480（税抜）販売終了品

【2017年8月10日】　保守・販売終了のご案内

ハンダ付けタイプWM-RPシリーズは、IEEE802.11b/g/nに準拠した無線LANモジュールです。

無線LAN等の技適・認証の要件を緩和により、コネクタ接続を用いなくても機器組込みが可能となりました。本製品はお客様の基板に直接にはんだ付けしてご利用いただけます。

オンチップアンテナ、TCP/IPプロトコルスタックや無線LANドライバなどのソフトウェアを内蔵しておりますので、開発コストと開発期間を最小限に抑えることが可能です。

さまざまな機器を無線ネットワーク化します。

特長

IEEE802.11b/g/n準拠
技術適合証明取得済み

無線LANモジュール部は日本国内における技術基準適合証明の認証を取得しています。
また、欧州ETSI、米国FCC、カナダICの認証も取得しています。
各種プロトコルに対応

TCP、UDP、ARP、ICMP、DHCP Clientに対応しています。
セキュリティ対応

インフラストラクチャモード：WPA/WPA2-PSK、WEP(64/128bit、TKIP)

アドホックモード：WEP(64/128bit)に対応しています。
ホストインタフェース

ホスト－モジュール間の通信形式にSPIを用いる製品とUARTを用いるものをそれぞれ用意していますので、お客様のシステムに合った製品をお選びしていただくことが可能です。
アンテナ

モジュール内に実装されたチップアンテナを用いる製品と、外部アンテナを用いる製品の両方をご用意していますので、お客様の環境にあった製品をお選びしていただくことが可能です。
基板寸法は、28 x 22 mm と小型です。

仕様

ハンダ付けタイプWM-RPシリーズ仕様

無線LANデバイス	RS9110-N-11-22 (Redpine Signals)
無線LAN規格	IEEE802.11b/g/n対応
無線LAN通信速度	IEEE802.11n 6.5, 13, 19.5, 26, 39, 52, 58.5, 65Mbps IEEE802.11g 6, 9, 12, 18, 24, 36, 48, 54Mbps IEEE802.11b 1, 2, 5.5, 11Mbps
周波数帯	2.4GHz(1～13ch)
ネットワークプロトコル※1	TCP、UDP、ARP、ICMP、DHCP Client
セキュリティ※1	インフラストラクチャモード WPA/WAP2-PSK, WEP(64/128bit, TKIP) アドホックモード WEP(64/128bit)
ホストインタフェース※2	UART
調歩同期式シリアル I/F	ボーレート 9,600/19,200/38,400/57,600/115,200/200,000/230,400/460,800/921,600/1,843,200/3,686,400 bps データビット 8 ビット（固定）ストップビット 2ビット（固定）パリティなし（固定）フロー制御なし（固定）
SPI I/F	４線式接続最大クロック周波数 25MHz スレーブモード
電源	DC 3.1 ～　3.6V（コネクタより供給）
消費電流	無線送信時 Peak 265mA 無線受信時 Peak 142mA アクセスポイント接続時 Typ 127mA パワーモード１動作時 Typ 12-16mA
動作環境	-20～85℃（結露なし）
基板寸法	28×22mm（コネクタ、突起物除く）
※1TCP/IPプロトコルスタックを搭載している製品に限ります。 ※2UART、SPIの搭載している製品はWM-RP-Dシリーズ製品一覧の項目をご参照ください。

WM-RPシリーズ製品一覧

モデル	WM-RP-D01U	WM-RP-D03U	WM-RP-D04S	WM-RP-D05S
アンテナ	オンチップ	外部※3	オンチップ	外部※3
TCP/IP	搭載	搭載	搭載(バイパス機能)※4	搭載(バイパス機能)※4
ホストインタフェース	UART	UART	SPI	SPI

WM-RP用外部アンテナ

WM-RP-D03U/D05S専用の外部接続用のアンテナです。
電波の届きにくい金属筐体にモジュールを組込む場合や通信距離をのばす場合にご利用ください。

製品名／価格	対応機種
WM-ANT-01　¥2,000（税抜）販売終了品	WM-RP-03U WM-RP-05S

※3 弊社取扱い製品WM-RP用外部アンテナ「WM-ANT-01」と組合わせてご利用ください。
WM-ANT-01は国内電波法認証のみの取得となりますので、海外での使用はできません。
指定アンテナ以外でご利用なる場合は、お客様にて新たに技術基準適合証明の取得が必要となります。
※4WM-RP-D04S/D05SはTCP/IPスタックを搭載しておりますが、ソフトウェアの設定によってTCP/IPを使用しないバイパス機能があります。

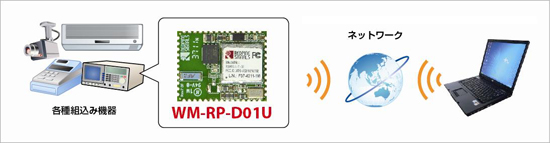

接続例

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
WM-RP-Dシリーズハードウェアマニュアル	5.0	2017/07/10
ER1001 WM-RP-0xS、WM-RP-D0xS ファームウェアの不具合について	1.0	2013/03/07

自社サイト資料

サンプルプログラムはWM-RPシリーズより入手してください

製品ご購入後に公開される情報

ファームウェア	パスワード	バージョン	更新日
無線LANシリーズファームウェア	vpn_key	4.7.1	2013/03/07

データシート	パスワード	バージョン	更新日
データシート	vpn_key	-	-

パスワードが必要なデータについて

1

購入製品の添付紙面よりパスワードをご確認ください。
2

公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
3

圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

ご購入

販売終了品

WM-RP-DシリーズはLot単位での販売となります。(Lot単位：1ロット70台)
