無線LANモジュール

WM-RPシリーズ

各¥7,800（税抜）販売終了品

【2019年4月25日】　保守・販売終了のご案内

WM-RPシリーズは、IEEE802.11b/g/nに準拠した無線LANモジュールです。

用途に合わせ内部アンテナ/外部アンテナ、TCP/IPプロトコル搭載/非搭載、UART/SPIインタフェースの組み合わせを選べるラインナップをご用意しています。

本製品は国内電波法認証（工事設計認証）のほか、FCC（米国）、IC（カナダ）、CE（欧州）の各認証も取得済みです。認証手続きが不要ですので、お客様の製品にそのまま組み込んでお使いいただくことが可能です。

（海外での使用時については仕向地の電波規制に基づいてご使用ください）

さまざまな機器を無線ネットワーク化します。

技術適合証明取得済み

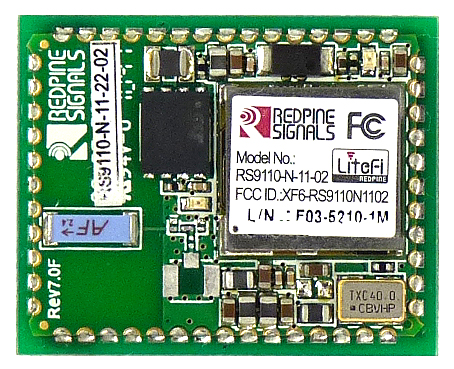

写真はWM-RP-01U

特長

※TCP/IP スタックを搭載している製品に限ります。

仕様

無線LANデバイス RS9110-N-11-22 (Redpine Signals)
無線LAN規格 IEEE802.11b/g/n対応
無線LAN通信速度 IEEE802.11n:6.5, 13, 19.5, 26, 39, 52, 58.5, 65Mbps
IEEE802.11g:6, 9, 12, 18, 24, 36, 48, 54Mbps
IEEE802.11b:1, 2, 5.5, 11Mbps
周波数帯 2.4GHz(1～13ch)
ネットワークプロトコル※1 TCP、UDP、ARP、ICMP、DHCP Client
セキュリティ※1 インフラストラクチャモード :WPA/WAP2-PSK, WEP(64/128bit,TKIP)
アドホックモード:WEP(64/128bit)
ホストインタフェース※2

UART
調歩同期式シリアル I/F
ボーレート：
9,600/19,200/38,400/57,600/115,200/200,000/230,400/460,800/921,600/1,843,200/3,686,400 bps
データビット：8bit（固定）
ストップビット：2bit（固定）
パリティ：なし（固定）
フロー制御：なし（固定）

SPI
４線式接続
最大クロック周波数：25MHz
スレーブモード
電源 DC3.1～3.6V（コネクタより供給）
消費電流
(WM-RP-01Uの場合)
無線送信時
Peak 265mA
無線受信時
Peak 142mA
アクセスポイント接続時
Typ 127mA
パワーモード１動作時
Typ 12-16mA
動作環境 -20～85℃（結露なし）
基板寸法 31×25mm（コネクタ、突起物除く）
  • ※1TCP/IPプロトコルスタックを搭載している製品に限ります。
  • ※2UART、SPIの搭載している製品はWM-RPシリーズ 製品一覧の項目をご参照ください。

WM-RPシリーズ 製品一覧

モデル WM-RP-01U WM-RP-03U WM-RP-04S WM-RP-05S
アンテナ オンチップ 外部※3 オンチップ 外部※3
TCP/IP 搭載 搭載 搭載(バイパス機能)※4 搭載(バイパス機能)※4
ホストインタフェース UART UART SPI SPI

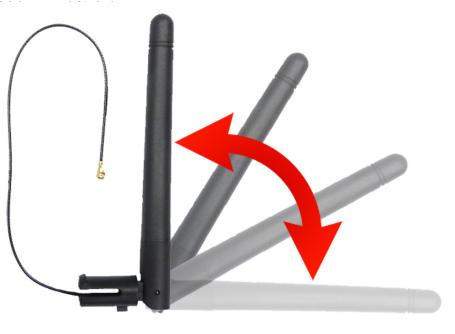

WM-RP用外部アンテナ

WM-RP-03U/05S専用の外部接続用のアンテナです。
電波の届きにくい金属筐体にモジュールを組込む場合や通信距離をのばす場合にご利用ください。

製品名／価格（税抜） 対応機種
WM-ANT-01　¥2,000販売終了品 WM-RP-03U
WM-RP-05S

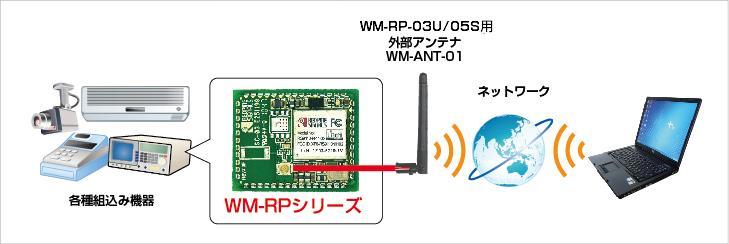

接続例

WM-RP-01U/04Sには外部アンテナ「WM-ANT-01」は不要です。
