SH7149 搭載CPUボード
SuperHファミリ アルファボード
H-UDIコネクタ装備フラッシュマイコン書込ソフト付属PC-RS-04対応PC-USB対応PC-LAN対応PC-HID-01対応PC-SDRW-01対応PC-WiFi-01対応FlashWriterEX対応XrossFinder対応XrossFinder Evo対応

AP-SH2F-9A

¥15,000 (税別)
  販売終了品
RoHS対応

【2017年2月末日】 保守・販売終了のご案内

試作・機器組込み用途に最適な、SH7149(SH-2)を搭載したシンプルなRISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。


  スタートアップ、タイマ割込等のサンプルプログラム付属
  開発ツールとして XrossFinderFlashWriter EX を利用できます。

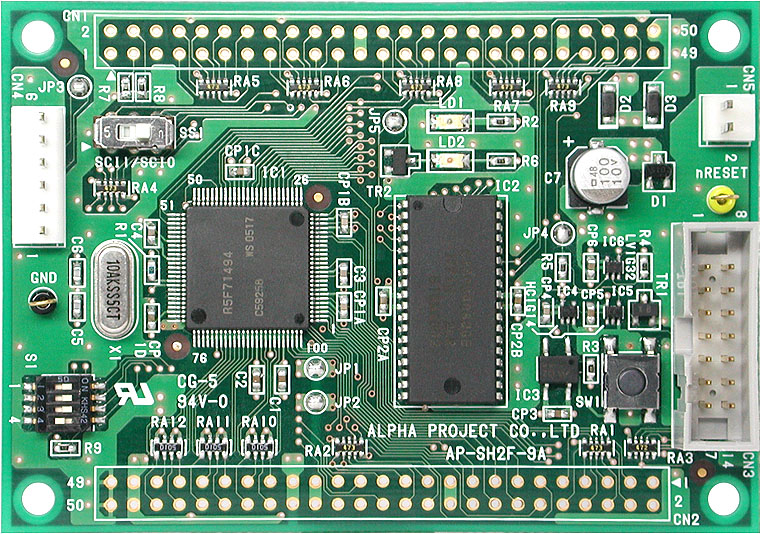

拡大画像

特長

仕様

CPU R5F71494RN80FPV (SH7149F)
クロック 80.0MHz (10.0MHz水晶)
メモリ
内蔵FlashROM  256KByte
内蔵RAM 8KByte
高速RAM 512KByte (8bit幅)
シリアル
非同期/同期 3ch
SCI0、SCI1は通信用コネクタに接続 (SWで設定)
パラレルI/O 75本(兼用ポート含む)
タイマ/カウンタ
16bitマルチファンクションタイマ 6ch
16bitコンベアマッチタイマ 2ch
ウォッチドッグタイマ
リセット
専用リセットIC、リセットSWを搭載
外部拡張コネクタ(未実装)からのリセットも可能
割り込み
割り込みコントローラ内蔵
外部 5本 (NMI、IRQ3〜IRQ0)
A/Dコンバータ 12ch (分解能10bit)
外部接続
外部拡張※1 50pinコネクタ ×2 (2.54mmピッチ)※未実装
シリアルI/F 6pinコネクタ
H-UDI 14pinコネクタ
電源 2pinコネクタ
電源電圧 5V ±5% (CPU コア 5.0V I/O 5.0V)
基板サイズ 85×60mm 4層基板 (コネクタ、突起物を除く)
付属品 マニュアル、回路図、電源ハーネス、サンプルプログラム、フラッシュマイコン書込ソフト
※1 外部拡張用コネクタとして「拡張コネクタセット2(別売)」をご用意しております。
内蔵フラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です。
